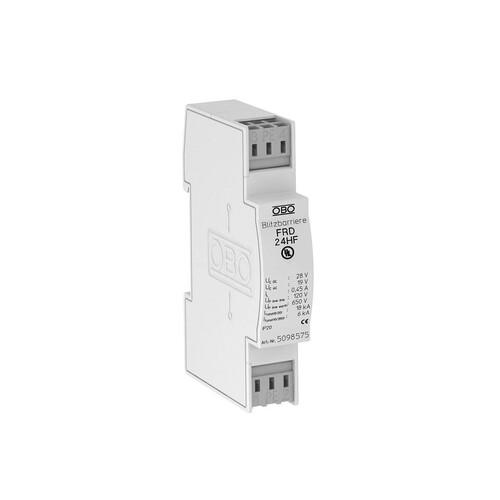

5098575 Obo FRD 24 HF Blitzbarriere mit HF Anwendungen 24V AC

22143751
5186801
1 Stk
4012195578352
4012195702238
4012195702245
4012196902873
HU
85363030
Obo
5098575
beantwortete(n) Fragen weitere Varianten
Überspannungsschutz für den Einsatz in der Mess-, Steuer- und Regelungstechnik. ¿ Basis-, Mittel- und Feinschutz, , ¿ Zweistufige Schutzschaltung mit hohem Blitzstromableitvermögen ¿ Hohe Übertragungsfrequenz von bis zu 100 MHz, , ¿ Universell für alle Bus- Systeme (z.B. Profibus) ¿ Mit montagefreundlichen, schraublosen Anschlussklemmen, , ¿ Im platzsparenden 17,5 mm Rastermaß Anwendung: Universeller Einsatz auf 35 mm-Hutprofilschiene in handelsüblichen Verteilergehäuse.
Anmerkungen zur LIMMERT-KI

Die Obo FRD 24 HF Blitzbarriere ist eine hochmoderne Lösung für Überspannungsschutz in Anwendungen mit Hochfrequenzen. Mit einer höchsten Dauerspannung von 19 V AC und 28 V DC sowie einem Nennlaststrom von 0,45 A ist sie für den universellen Einsatz in allen Bussystemen, wie z.B. Profibus, geeignet. Die Montagefreundlichkeit wird durch schraublose Anschlussklemmen und ein platzsparendes 17,5 mm Rastermaß unterstützt, was die Installation auf einer 35 mm-Hutschiene in handelsüblichen Verteilergehäusen erleichtert. Die Blitzstoßstromfestigkeit von bis zu 18 kV und der Temperaturbereich von -40 bis +80 °C machen sie zu einer zuverlässigen Wahl für anspruchsvolle Anwendungen in der Mess-, Steuer- und Regelungstechnik. Die Schutzart IP20 sorgt für eine sichere Anwendung in geschützten Umgebungen.

Produktinfos

Höchste Dauerspannung AC: 19 V
Höchste Dauerspannung DC: 28 V
Anzahl Pole: 2
Nennlaststrom: 0,45 A
Serienwiderstand pro Ader: 2,2 Ω ± 10 %
Stoßstromfestigkeit Ader - Ader: C2: 18 kV / 9 kA (8/20µs)
Stoßstromfestigkeit Ader - Erde: C2: 18 kV / 9 kA (8/20µs)
Gesamt-Ableitstoßstrom (8/20): 18 kA
Gesamt-Ableitstoßstrom (10/350): D1: 6 kA
Schutzpegel Ader - Ader: <120 V
Schutzpegel Ader - Erde: <650 V
Temperaturbereich: -40 - +80 °C
Montageart: Hutschiene 35 mm
Stecksystem: Klemme
Teilungseinheit TE (17,5 mm): 1
Schutzart: IP20
Anschlussquerschnitt flexibel: 0,14 - 2,5 mm²
Anschlussquerschnitt mehrdrähtig: 0,14 - 2,5 mm²
Anschlussquerschnitt starr: 0,14 - 2,5 mm²
Erdung über: Klemme
Prüfnorm: IEC 61643-21
Zulassungen: UL

Kombischutz für Doppeladersysteme mit HF-Anwendungen 5V

  • Basis-, Mittel- und Feinschutz
  • Zweistufige Schutzschaltung mit hohem Blitzstromableitvermögen
  • Hohe Übertragungsfrequenz von bis zu 100 MHz
  • Universell für alle Bus-Systeme
  • Mit montagefreundlichen, schraublosen Anschlussklemmen
  • Im platzsparenden 17,5 mm Rastermaß
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Montageart: 0
    Nennlaststrom: 0.45 A
    Blitzstoßstrom (10/350): 3 kA
    Mit Fernmeldekontakt: Nein
    Anschluss 1: 0
    Ableiterüberwachung: Nein
    Weitere Details
    Höchste Dauerspannung AC: 19 V
    Höchste Dauerspannung DC: 28 V
    Nennableitstoßstrom (8/20): 9 kA
    Schutzpegel Ader/Erde: 650 V
    Schutzpegel Ader/Ader: 120 V
    Frequenz: Hutschiene TH35 MHz
    Grenzfrequenz: Klemme MHz
    Schutzart (IP): IP20
    Schutzpegel Ader/Signalground: 0|0
    Schutzpegel Signalground/Protectiveground: 100
