961200 DEHN Kombiableiter Typ 1 DEHNvenCI 1-polig 255V AC+Vorsicherung

22413839
4021616
1 Stk
4013364145108
DE
85363090
961200
beantwortete(n) Fragen weitere Varianten

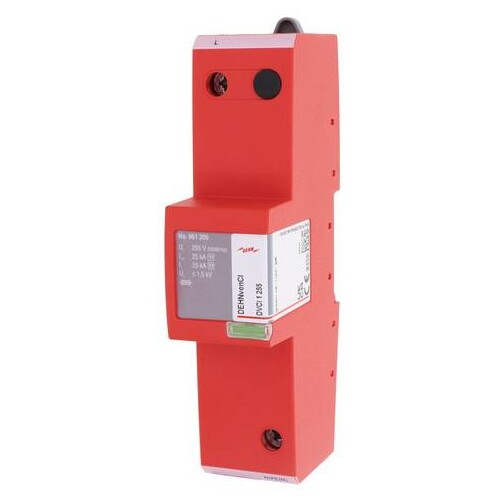

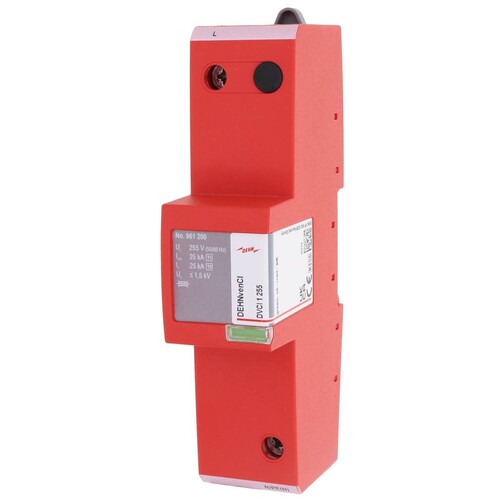

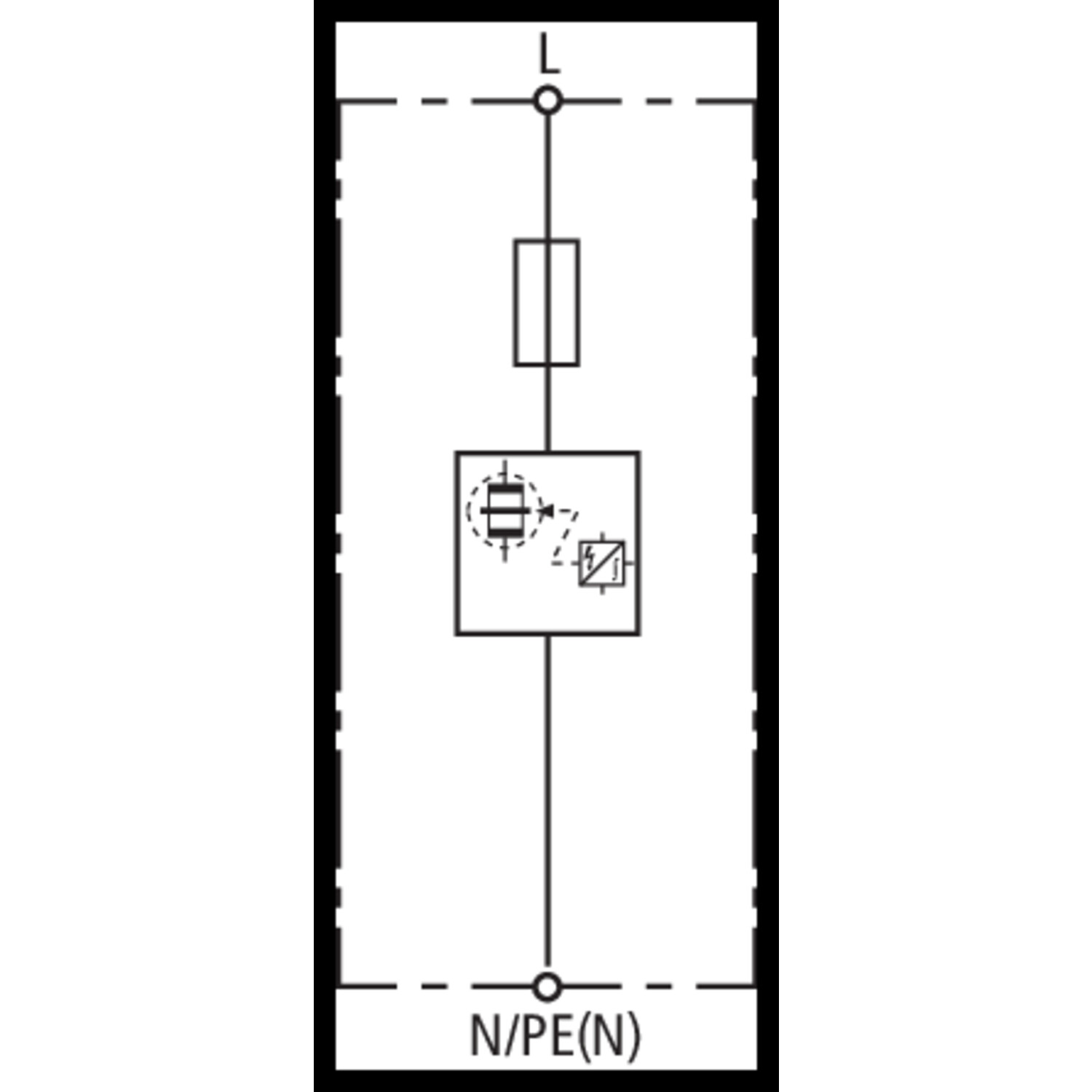

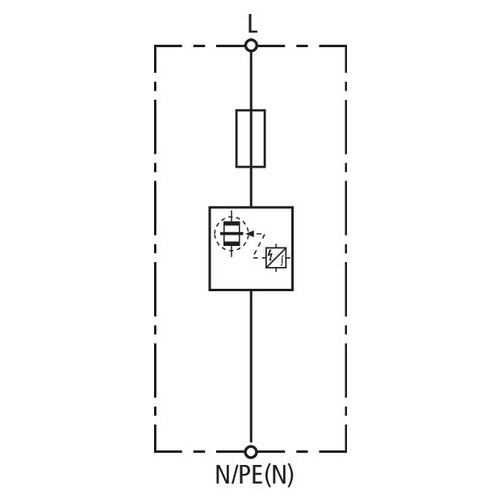

Einpoliger Kombiableiter DEHNvenCI, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis mit integrierter Ableitervorsicherung. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 2.
Anmerkungen zur LIMMERT-KI

Der DEHN Kombiableiter Typ DVCI 1 255 ist ein einpoliger Überspannungsschutz gemäß EN 61643-11, der für eine Nennspannung von 230 V AC ausgelegt ist. Mit einer höchsten Dauerspannung von 255 V und einem Blitzstoßstrom von bis zu 25 kA bietet dieser Kombiableiter effektiven Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Die integrierte blitzstromtragfähige Ableitervorsicherung und die RADAX-Flow-Folgestrombegrenzung sorgen für höchste Anlagenverfügbarkeit. Der Kombiableiter ist für den Innenbereich konzipiert und kann einfach auf einer Hutschiene montiert werden. Mit einem Betriebstemperaturbereich von -40 °C bis +80 °C ist er für verschiedene Anwendungen geeignet. Die Schutzart IP 20 gewährleistet eine sichere Nutzung in geschützten Umgebungen.

Produktinfos

Nennspannung AC (UN): 230 V (50 / 60 Hz)
Höchste Dauerspannung AC (UC): 255 V (50 / 60 Hz)
Blitzstoßstrom (Iimp): 25 kA
Spezifische Energie (W/R): 156,25 kJ/Ohm
Schutzpegel (UP): ≤ 1,5 kV
Folgestromlöschfähigkeit AC (Ifi): 50 kAeff
Ansprechzeit (tA): ≤ 100 ns
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Anzahl der Ports: 1
Anschlussquerschnitt (min.): 10 mm² ein- / feindrähtig
Anschlussquerschnitt (max.): 50 mm² mehrdrähtig / 35 mm² feindrähtig
Montageart: Hutschiene TH35
Gehäusewerkstoff: Thermoplast, Farbe rot, UL 94 V-0
Einbauort: Innenraum
Schutzart: IP 20

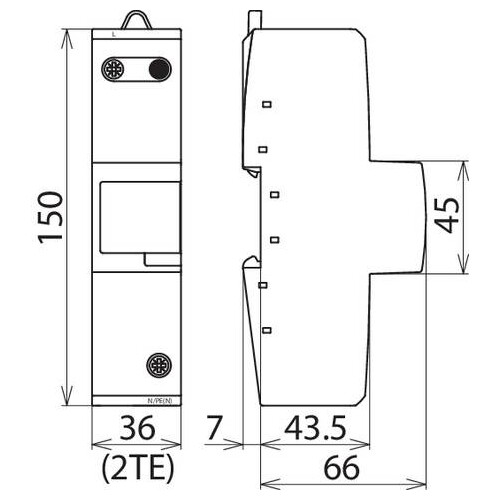

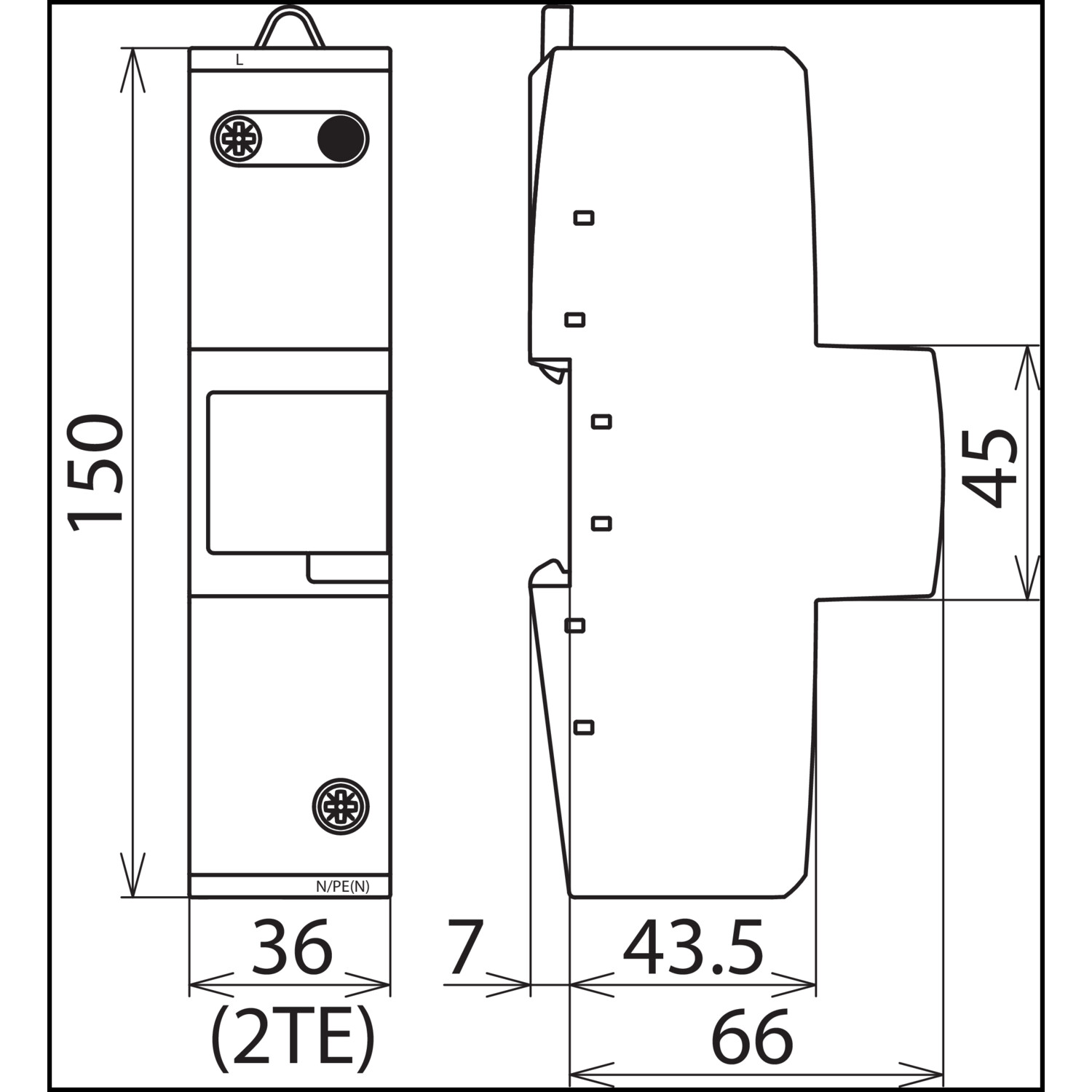

Einbaumaße: 2 TE, DIN 43880
Gewicht: 432 g

DEHNvenCI

  • Höchste Dauerspannung AC: 255V
  • Nennspannung AC: 230V
  • Blitzstoßstrom: 25Ka
  • Anzahl der Ports: 1
  • Funktions- /Defektanzeige: grün/rot
  • Einbauort: Innenraum
  • Schutzart: IP20
  • Gewicht: 432g
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Schutzpegel: 1.5 kV
    Baugröße: 2 TE
    Montageart: Hutschiene TH35
    Folgestromlöschfähigkeit: 50 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 255 V
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
    Blitzstoßstrom (10/350): 25 kA
    Prüfklasse: Typ 1
    Polzahl: 1
    Integrierte Vorsicherung: Ja
    Spezifische Energie (W/R): 156.25 kJ/Ohm
    Energetisch koordinierte Schutzwirkung zum Endgerät: Ja
    Netzform TN: Ja
    Netzform TN-C: Ja
    Netzform TN-S: Ja
    Netzform TT: Ja
    Netzform TN-C-S: Ja
    Schutzart (IP): IP20
    Spannungsschaltende Funkenstreckentechnologie: Ja
