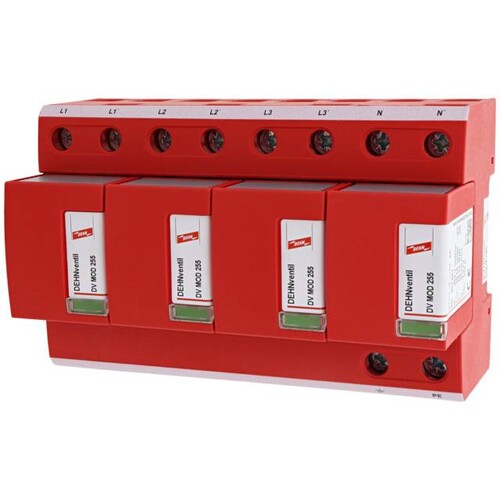

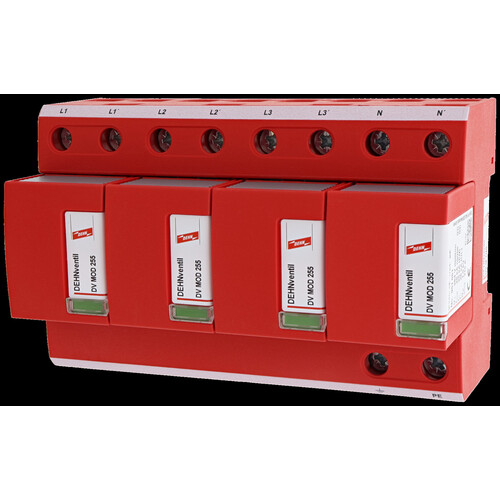

951400 DEHN KOMBI-ABLEITER DEHNVENTIL M 255V 100KA

02239358
1187129
1 Stk
4013364108158
DE
85363090
951400
beantwortete(n) Fragen weitere Varianten

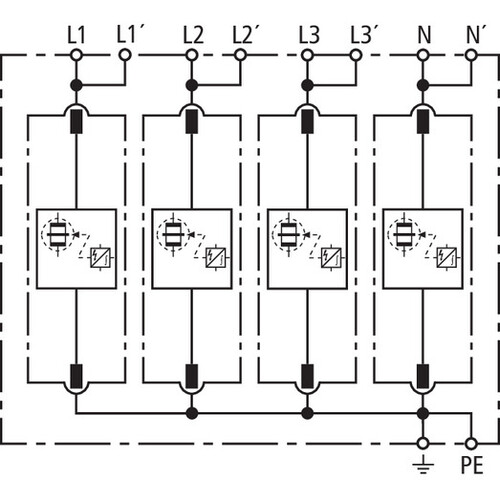

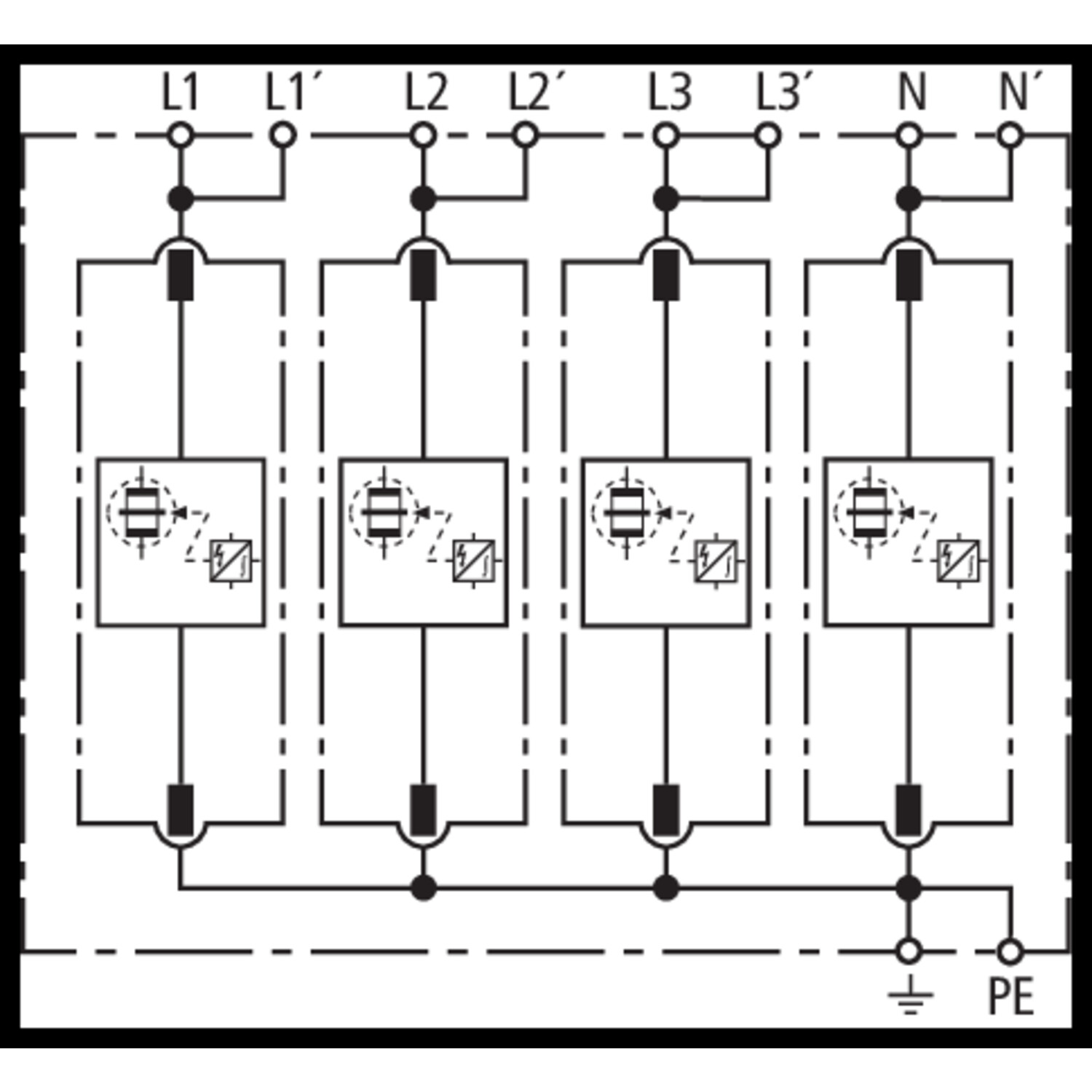

Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 2.
Anmerkungen zur LIMMERT-KI

Der DEHN KOMBI-ABLEITER DEHNVENTIL M 255V 100KA ist ein modularer Überspannungsschutz, der sowohl als Typ 1 als auch Typ 2 gemäß EN 61643-11 klassifiziert ist. Er bietet einen zuverlässigen Schutz für Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Mit einer maximalen Dauerbetriebsspannung von 264 V und einem Blitzstrom von bis zu 100 kA gewährleistet er höchste Anlagenverfügbarkeit durch die RADAX-Flow-Folgestrombegrenzung. Der DEHNVENTIL M ist für die Montage auf Hutschienen geeignet und hat eine Schutzart von IP 20. Mit einem Gewicht von 1,35 kg und einer Baugröße von 8 TE ist er kompakt und einfach zu installieren. Der Überspannungsschutz ist ideal für den Einsatz in TN-S-Systemen und bietet eine hervorragende Energiekoordination mit Endgeräten.

Produktinfos

Typ: Kombinierter Überspannungsschutz (Typ 1 + Typ 2)
Nennspannung AC: 230 / 400 V
Max. Dauerbetriebsspannung AC: 264 V
Blitzstrom (10/350 µs) gesamt: 100 kA
Spezifische Energie gesamt: 2,50 MJ/Ohm
Blitzstrom (10/350 µs) L, N-PE: 25 kA
Spezifische Energie L, N-PE: 156,25 kJ/Ohm
Nennableitstrom (8/20 µs): 25 / 100 kA
Schutzpegel L-PE / N-PE: ≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC: 50 kArms
Max. Sicherung (L): 315 A gL/gG
Max. Sicherung (L-L'): 125 A gL/gG
Betriebstemperaturbereich parallel: -40 °C ... +80 °C
Betriebstemperaturbereich Serie: -40 °C ... +60 °C
Anzahl der Ports: 1
Querschnittsfläche min.: 10 mm²
Querschnittsfläche max. (L1, L2, L3, N, PE): 50 mm²
Montageart: Hutschiene TH35
Gehäusematerial: Thermoplast, rot, UL 94 V-0
Schutzart: IP 20

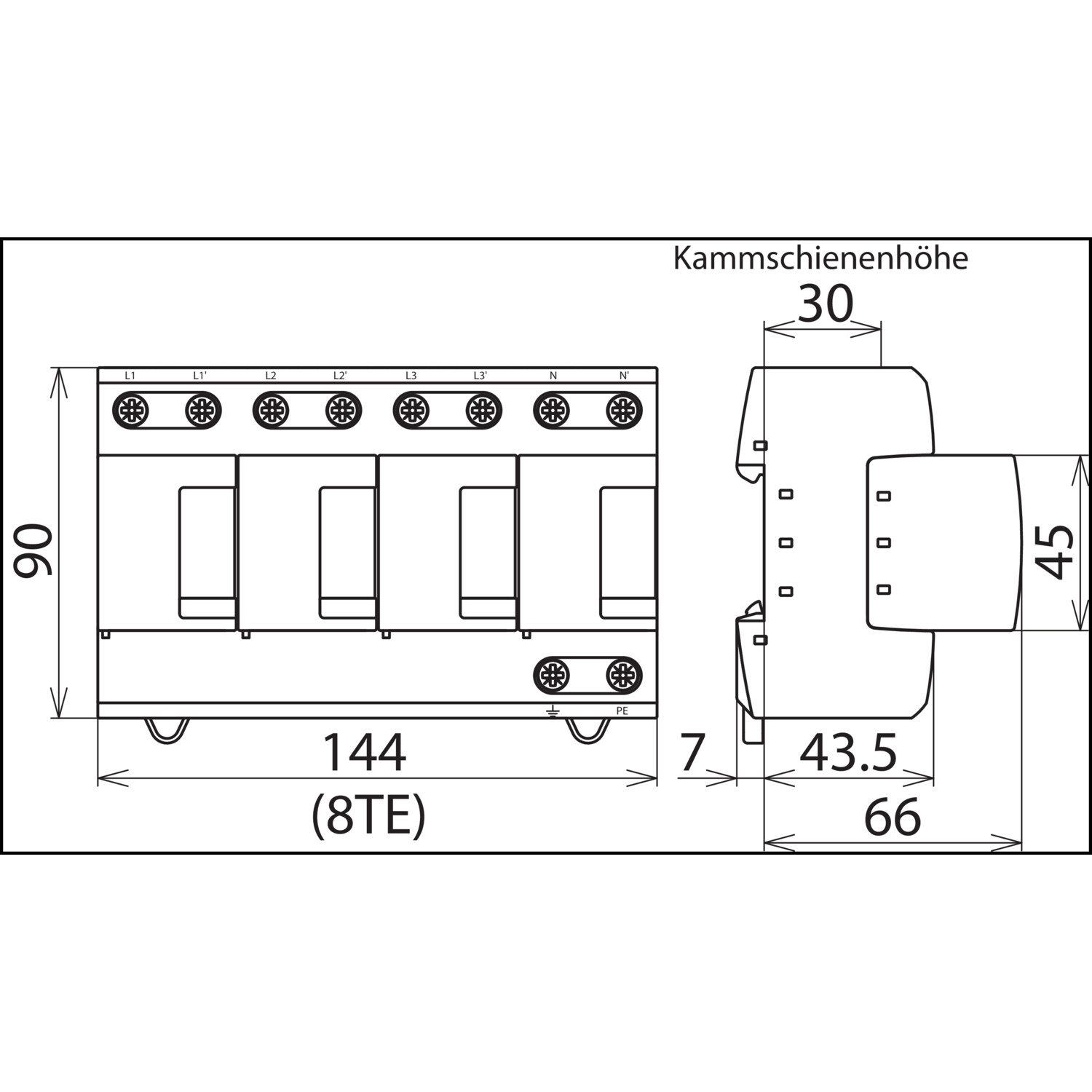

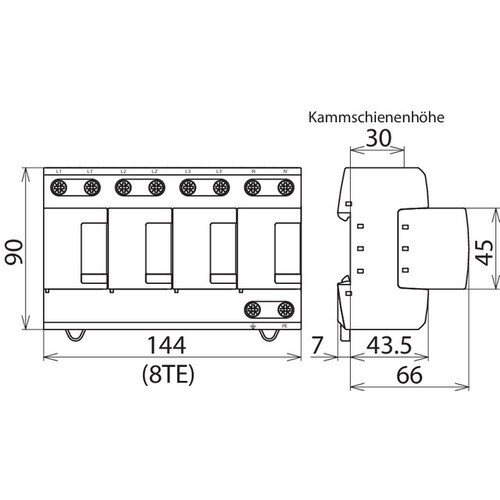

Baugröße: 8 TE
Gewicht: 1,35 kg

DEHNventil modular

  • Nennspannung AC: 230/400V
  • Blitzstoßstrom: 100 kA
  • Funktions-/Defektanzeige: grün/rot
  • Anzahl der Ports: 1
  • Montage auf: 35mm Hutschiene nach EN60715
  • Einbauort: Innenraum
  • Gewicht: 524g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Baugröße: 8 TE
    Montageart: Hutschiene TH35
    Folgestromlöschfähigkeit: 50 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 264 V
    Schutzpegel N-PE: 1.5 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
    Blitzstoßstrom (10/350): 100 kA
    Prüfklasse: Typ 1 und 2
    Polzahl: 4
    Spezifische Energie (W/R): 2500 kJ/Ohm
    Energetisch koordinierte Schutzwirkung zum Endgerät: Ja
    Netzform TN-S: Ja
    Schutzart (IP): IP20
    Spannungsschaltende Funkenstreckentechnologie: Ja
