941315 Dehn Anwendungsopt. Kombiableiter DEHNshield

22900976
1748805
1 Stk
4013364275324
DE
85363090
941315
beantwortete(n) Fragen weitere Varianten

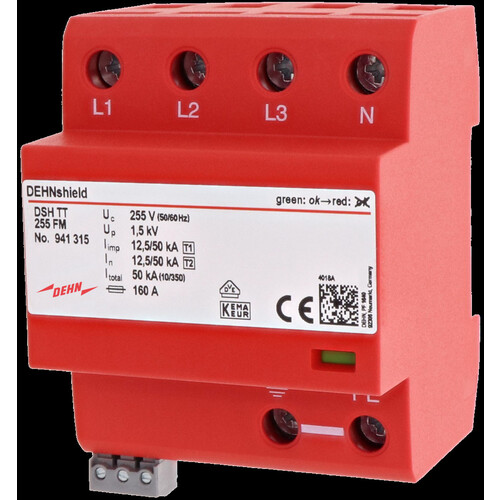

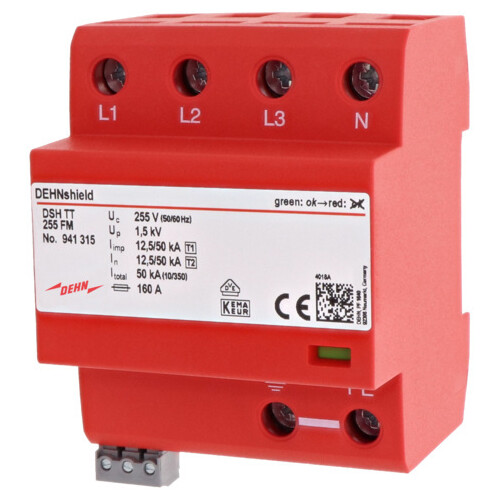

Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 2.
Anmerkungen zur LIMMERT-KI

Der DEHNshield DSH TT 255 FM ist ein anwendungsoptimierter Kombiableiter, der sowohl als Typ 1 als auch Typ 2 gemäß EN 61643-11 klassifiziert ist. Mit einer maximalen Betriebsspannung von 255 V und einem Blitzstrom von bis zu 50 kA schützt er effektiv vor Überspannungen, auch bei direkten Blitzeinschlägen. Die kompakte Bauweise mit nur 4 TE ermöglicht eine einfache Montage auf Hutschienen. Der Kombiableiter ist für den Einsatz in TT- und TN-S-Systemen geeignet und bietet eine Fernsignalisierung über einen Wechselkontakt. Mit einem Temperaturbereich von -40 °C bis +80 °C ist er für verschiedene Umgebungen geeignet und erfüllt höchste Sicherheitsstandards. Der DEHNshield ist die ideale Lösung für den Schutz von Wohngebäuden und speziellen Anwendungen.

Produktinfos

Anwendungsoptimiert: Ja
Typ: 1 + 2
SPD nach Norm: EN 61643-11 / IEC 61643-11
Nennspannung (AC): 230 / 400 V (50 / 60 Hz)
Max. Betriebsspannung (AC): 255 V (50 / 60 Hz)
Blitzstrom (10/350 µs): 50 kA
Spezifische Energie: 625 kJ/Ohm
Nennableitstrom (8/20 µs): 12,5 / 50 kA
Schutzpegel (L-N): ≤ 1,5 kV
Folgestromlöschfähigkeit: 25 kArms
Max. Überstromschutz: 160 A gG
Betriebstemperaturbereich: -40 °C ... +80 °C
Anzahl der Ports: 1
Querschnittsbereich (min.): 1,5 mm² (solid/flexible)
Querschnittsbereich (max.): 35 mm² (stranded) / 25 mm² (flexible)
Montageart: Hutschiene TH35
Gehäusematerial: Thermoplast, rot, UL 94 V-0
Schutzart: IP 20

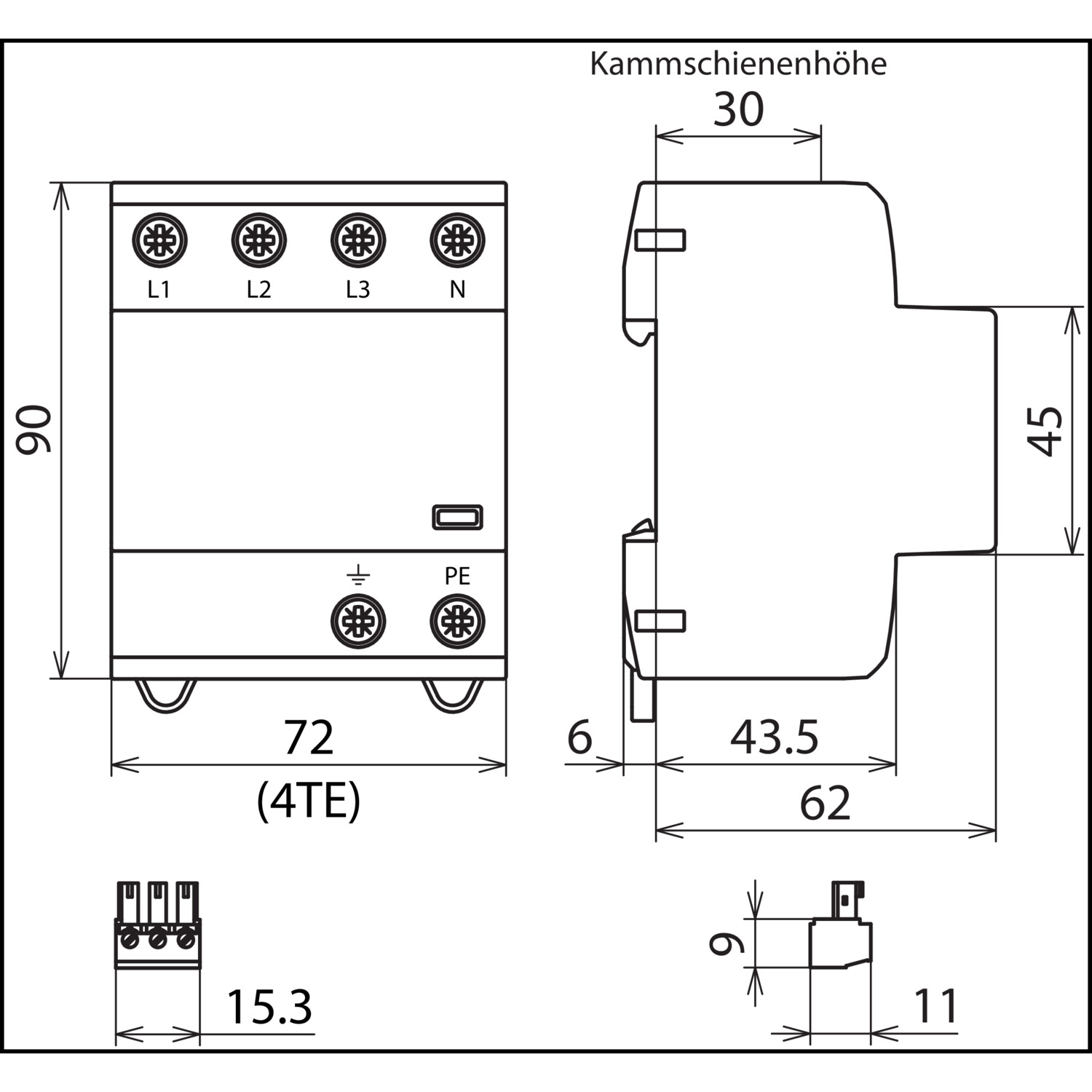

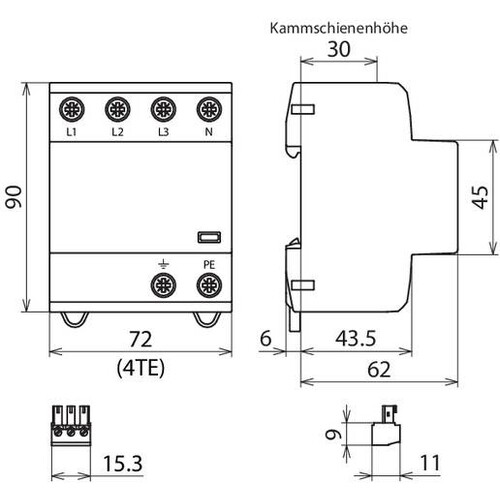

Baugröße: 4 TE
Fernsignalisierung: Ja
Gewicht: 448 g

DEHNshield

  • Blitzstoßstrom: 50 kA
  • Funktions- / Defektanzeige: grün/rot
  • Anzahl der Ports: 1
  • Einbauort: Innenraum
  • Schutzart: IP20
  • Gewicht: 448g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

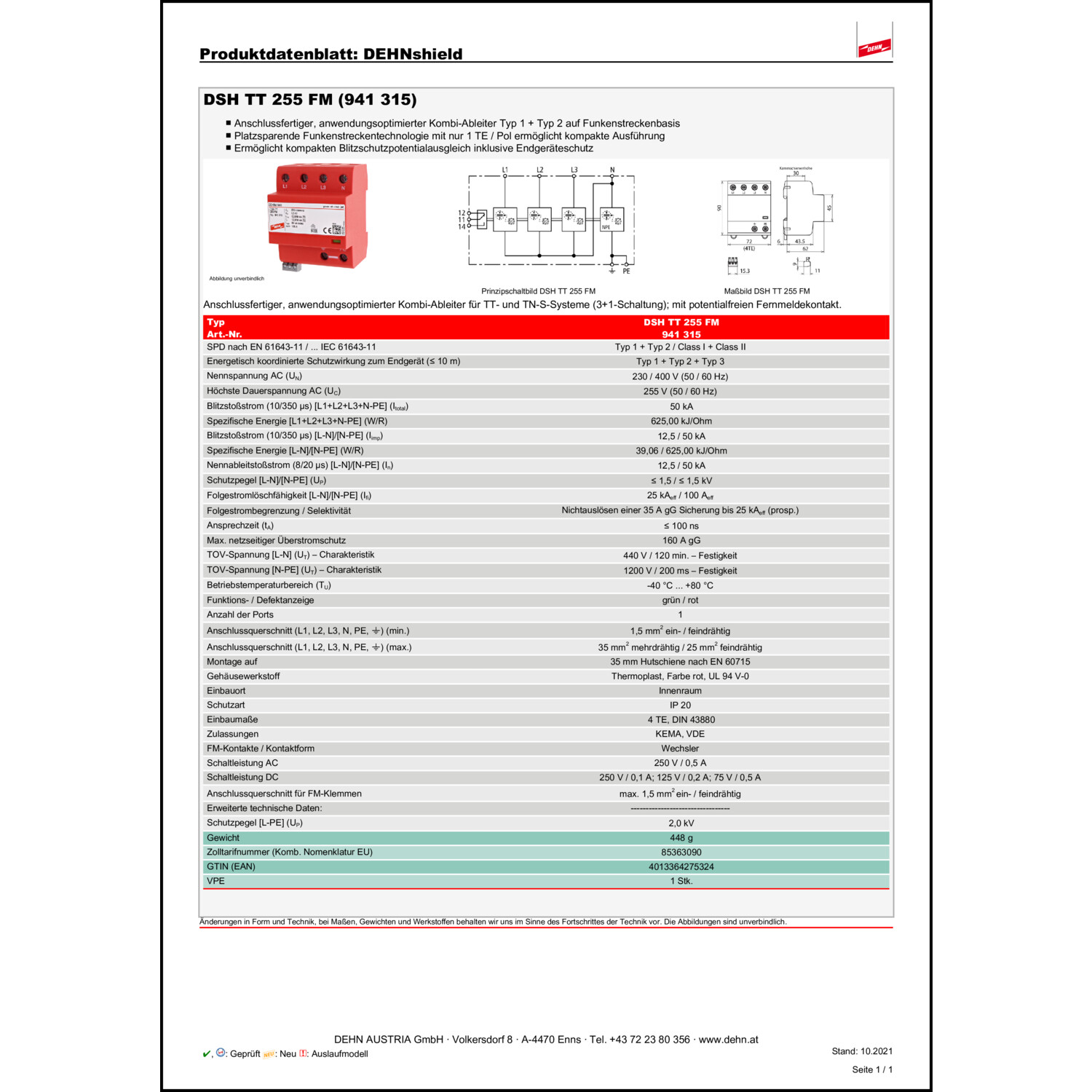

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Fernsignalisierung: Ja
    Baugröße: 4 TE
    Montageart: Hutschiene TH35
    Folgestromlöschfähigkeit: 25 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 255 V
    Schutzpegel L-N: 1.5 kV
    Schutzpegel N-PE: 1.5 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
    Blitzstoßstrom (10/350): 50 kA
    Prüfklasse: Typ 1 und 2
    Polzahl: 4
    Spezifische Energie (W/R): 625 kJ/Ohm
    Energetisch koordinierte Schutzwirkung zum Endgerät: Ja
    Netzform TN-S: Ja
    Netzform TT: Ja
    Schutzart (IP): IP20
    Spannungsschaltende Funkenstreckentechnologie: Ja
    Überstromgeschützter Spannungsabgriff: Nein
