909396 Dehn Kombi-Ableiter Typ1+2+3 DEHNshield ZP Basic 2 SG für TT und TN-

909396 Dehn Kombi-Ableiter Typ1+2+3 DEHNshield ZP Basic 2 SG für TT und TN-

Artikelnummer: 33109672

Katalog Art.Nr.: 3708499

VPE: 1 Stk

EAN: 4013364409859

Herkunftsland: DE

Zolltarifnr.: 85363090

weitere Infos weitere Infos ausblenden

Dehn

Hersteller Art. Nr.: 909396

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

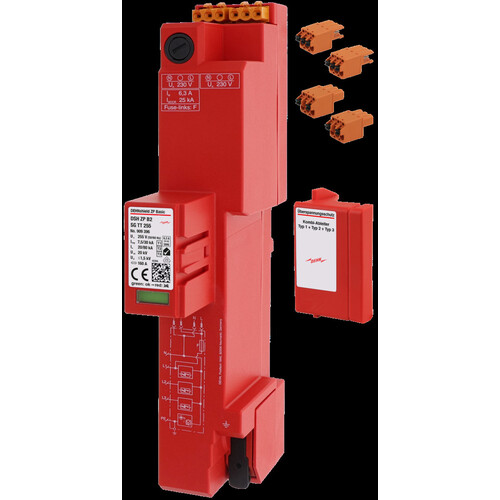

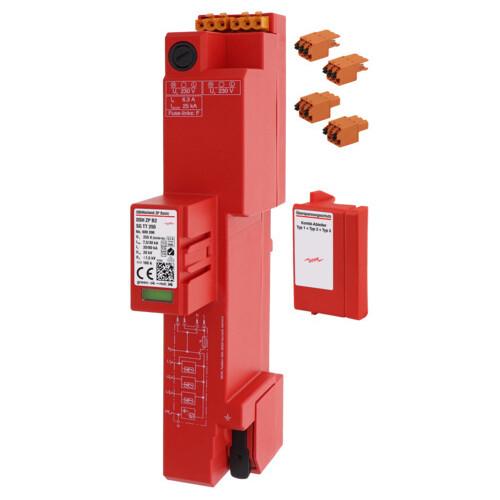

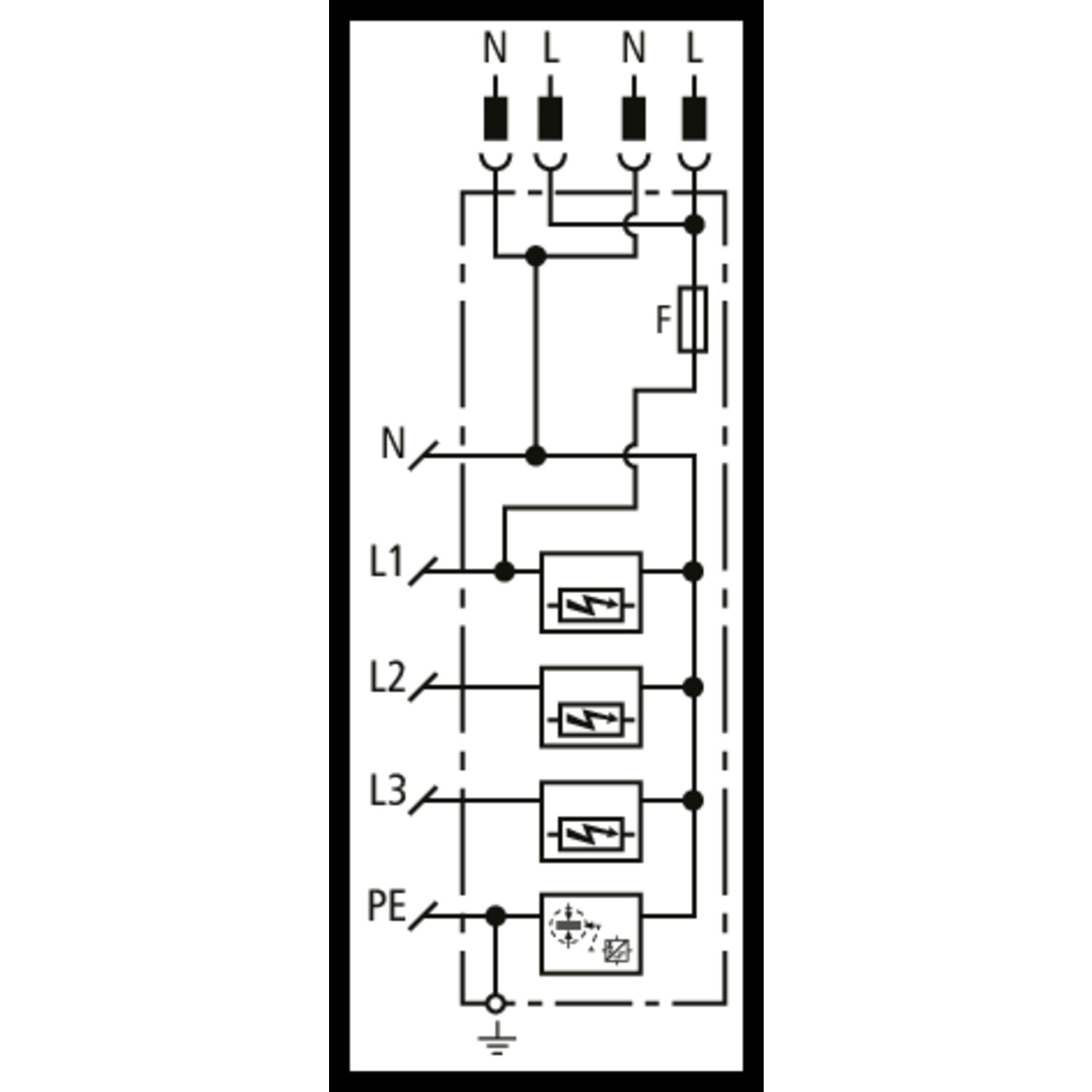

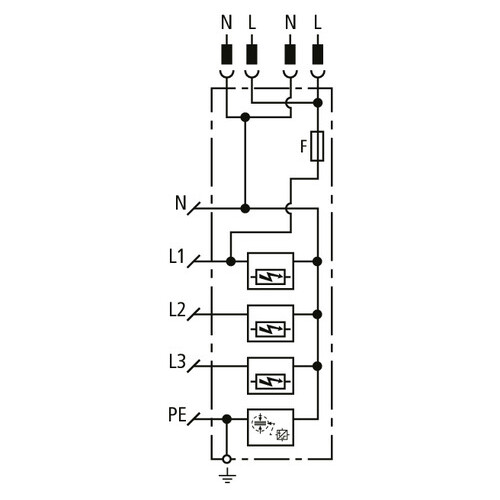

Geprüfter Kombiableiter Typ 1+Typ 2+Typ 3 nach DIN EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) inkl. überstromgeschützter 230 V Spannungsversorgung (N und L) inkl. Ersatzsicherung jeweils für RfZ / APZ gem. VDE-AR-N 4100, komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme, Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden (auch mit Freileitungseinspeisung, ohne äußeres Blitzschutzsystem). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld, plus 2 x Buchse und 2 x Stecker (ohne Anschlussleitungen) zur Verdrahtung des intelligenten Messsystems nach VDE-AR 4100 ist im Lieferumfang enthalten.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der Dehn Kombi-Ableiter Typ 1+2+3 DEHNshield ZP Basic 2 SG ist eine hochmoderne Schutzlösung für TT- und TN-S-Systeme. Mit einer Nennspannung von 230/400 V und einer höchsten Dauerspannung von 255 V bietet dieser Ableiter einen zuverlässigen Blitzschutz mit einem Blitzstoßstrom von bis zu 30 kA. Die werkzeuglose Montage auf einem 40 mm-Sammelschienensystem ermöglicht eine einfache Installation, während die kompakte Bauweise von nur 38 mm Breite eine flexible Integration in bestehende Systeme gewährleistet. Der Kombi-Ableiter ist für den Einsatz im Hauptstromversorgungssystem konzipiert und bietet eine ausgezeichnete Schutzwirkung für Endgeräte. Dank der hohen Betriebstemperaturbeständigkeit von -40 °C bis +80 °C ist er für verschiedene Umgebungen geeignet. Mit einer Schutzart von IP 30 ist das Gerät ideal für den Innenbereich geeignet und erfüllt die Anforderungen der DIN EN 61643-11.

Produktinfos

Kombinierter Typ:	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (UN):	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (UC):	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal):	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (Iimp):	7,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (Iimp):	30 kA
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (In):	20 / 80 kA
Schutzpegel [L-N] (UP):	≤ 1,5 kV
Schutzpegel [N-PE] (UP):	≤ 1,5 kV
Folgestromlöschfähigkeit [L-N] AC (Ifi):	25 kAeff
Folgestromlöschfähigkeit [N-PE] AC (Ifi):	100 Aeff
Max. netzseitiger Überstromschutz:	160 A gG
Betriebstemperaturbereich (TU):	-40 °C ... +80 °C
Gehäusewerkstoff:	Thermoplast, rot, UL 94 V-0
Einbauort:	Innenraum
Schutzart:	IP 30 (mit Abdeckung)
Anzahl der Ports:	1
Gewicht:	524 g
Montageart:	Sammelschiene
Anschlussquerschnitt (PEN, 9):	10-35 mm2 feindrähtig / 50 mm2 mehrdrähtig

Preisanzeige nur nach Anmeldung

Download

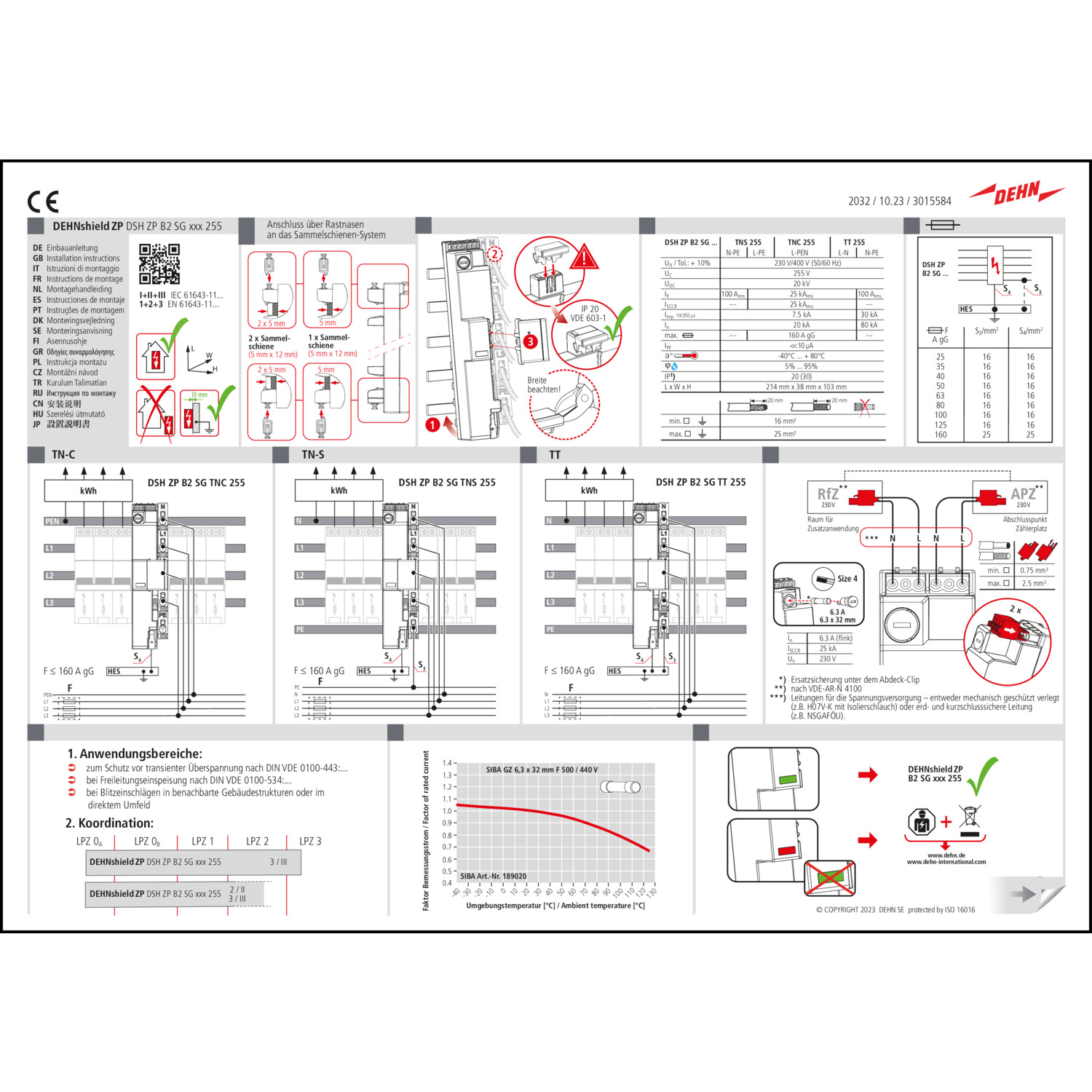

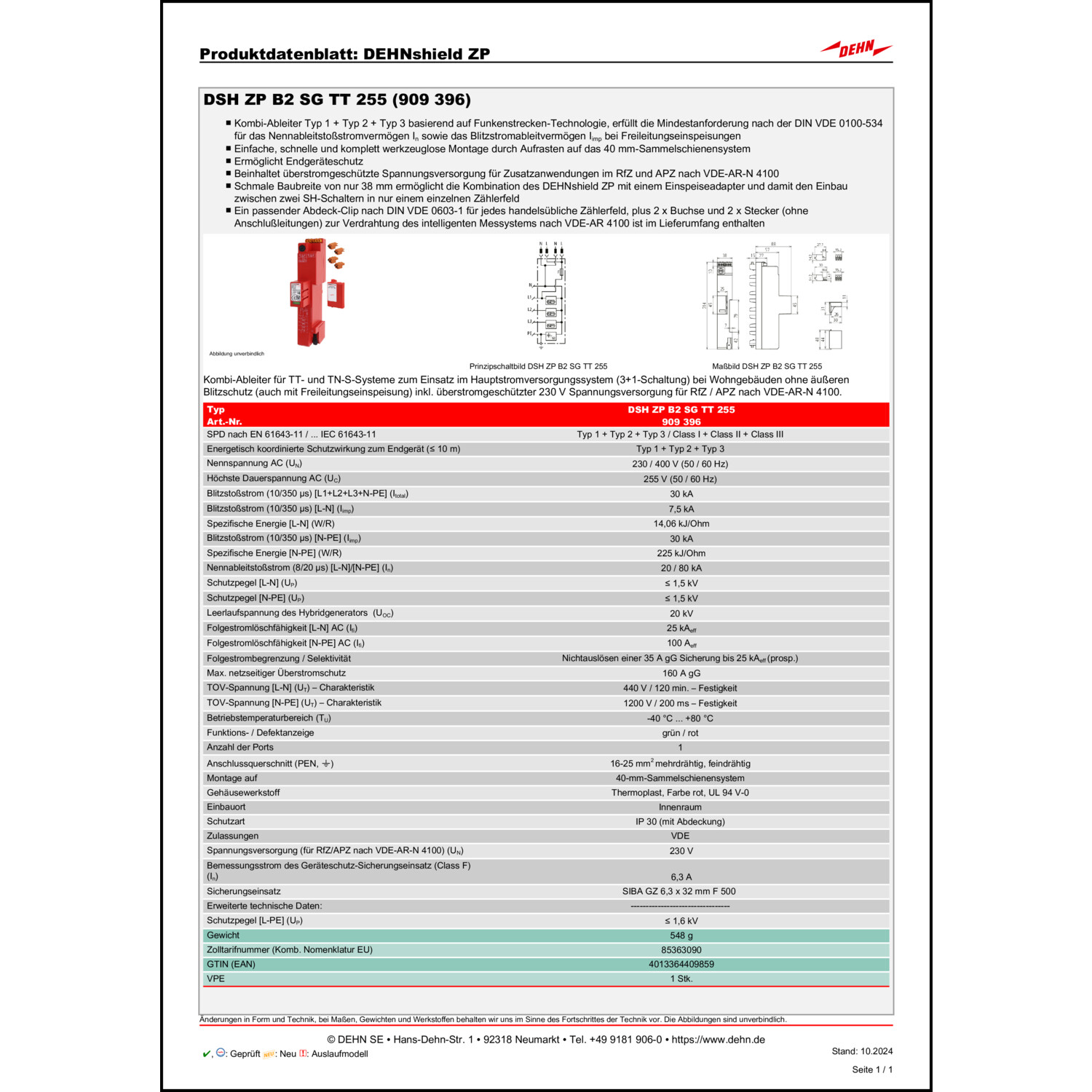

Katalogseiten

Produktinfos

Nennspannung AC:	230 V
Fernsignalisierung:	Nein
Montageart:	Sammelschiene
Folgestromlöschfähigkeit:	25 kA
Signalisierung am Gerät:	optisch
Weitere Details
Höchste Dauerspannung AC:	255 V
Schutzpegel L-N:	1.5 kV
Schutzpegel N-PE:	1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig):	25 mm²
Blitzstoßstrom (10/350):	30 kA
Prüfklasse:	Typ 1 und 2 und 3
Polzahl:	4
Integrierte Vorsicherung:	Nein
Spezifische Energie (W/R):	14.06 kJ/Ohm
Energetisch koordinierte Schutzwirkung zum Endgerät:	Ja
Netzform DC:	Nein
Netzform IT:	Nein
Netzform TN:	Nein
Netzform TN-C:	Nein
Netzform TN-S:	Ja
Netzform TT:	Ja
Netzform sonstige:	Nein
Netzform TN-C-S:	Nein
Schutzart (IP):	IP30
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):	160
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):	160
Spannungsschaltende Funkenstreckentechnologie:	Ja
Überstromgeschützter Spannungsabgriff:	Ja
