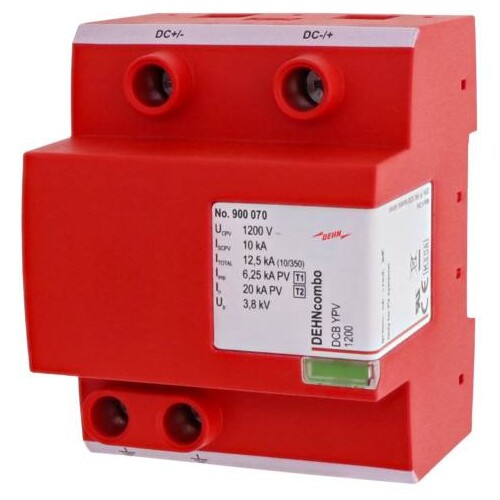

900070 Dehn Kombiableiter DEHNcombo YPV für Photovoltaik Systeme bis 1200V DC

29684970
2271992
1 Stk
6942299504521
CN
85354000
900070
beantwortete(n) Fragen weitere Varianten
Mehrpoliger Kombi-Ableiter Typ 1 + Typ 2 für Photovoltaik-Generatorstromkreise DEHNcombo YPV, Typ 1 + Typ 2 nach EN 61643-31 mit 3-stufiger DC-Schaltvorrichtung. Kombinierte Abtrenn- und Kurzschließvorrichtung. Zum Schutz von Photovoltaik-Wechselrichtern vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).
Anmerkungen zur LIMMERT-KI

Der DEHNcombo YPV ist ein hochentwickelter Kombi-Ableiter vom Typ 1 + Typ 2, der speziell für Photovoltaikanlagen konzipiert wurde. Er schützt effektiv gegen Blitz- und Überspannungsschäden und ist für Systemspannungen bis zu 1200 V DC ausgelegt. Mit einer maximalen Einsatzfähigkeit von 10 kA ohne Vorsicherung ist dieser Ableiter sowohl für geerdete als auch für floatende Systeme geeignet. Dank seiner kompakten Baugröße von nur 4 TE und der Montage auf einer TH35 Hutschiene ist die Installation einfach und platzsparend. Eine optische Signalisierung am Gerät ermöglicht eine schnelle Überprüfung des Betriebszustands. Der DEHNcombo YPV erfüllt die Anforderungen der IEC 60364-7-712 und ist somit ideal für Anwendungen in kleinen bis großen Photovoltaikanlagen.

Produktinfos

Typ: Kombi-Ableiter Typ 1 + Typ 2
Max. PV-Spannung [DC+ -> DC-] (UCPV): ≤ 1200 V
Max. PV-Spannung [DC+/DC- -> PE] (UCPV): ≤ 1200 V
Max. Einsatz ohne Vorsicherung: 10 kA
Baugröße: 4 TE
Montageart: Hutschiene TH35
Signalisierung am Gerät: optisch
Zulassungen: KEMA
Einsatzbereich: Erdung DC+ oder DC- und floatende Systeme

DEHNcombo

  • Funktions-/Defektanzeige: grün/rot
  • Anzahl der Ports: 1
  • Einbauort: Innenraum
  • Schutzart: IP20
  • Nennableitstoßstrom: 20 kA
  • Gewicht: 509g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Baugröße: 4 TE
    Montageart: Hutschiene TH35
    Signalisierung am Gerät: optisch
    Weitere Details
    Max. PV-Spannung: 1200 V
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
    Blitzstoßstrom (10/350): 12.5 kA
    Prüfklasse: Typ 1 und 2
    Polzahl: 2
    Schutzpegel (DC+ - DC-): 3.8 kV
    Schutzpegel (DC+/DC- - PE): 3.8 kV
    Netzform DC: Ja
    Schutzart (IP): IP20
