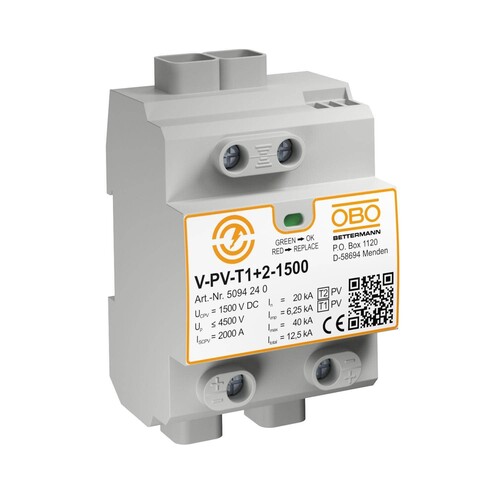

5094240 Obo V PV T1+2 1500 CombiController V PV Y Schaltung für PV

32034157
1178321
1 Stk
4012196603732
4012196604005
4012196618071
4012197071073
DE
85354000
Obo
5094240
beantwortete(n) Fragen weitere Varianten
Typ 1+2 Kombiableiter zum Blitz- und Überspannungsschutz für PV-Anlagen., , , ¿ Blitzschutzpotentialausgleich gemäß IEC 62305 (VDE 0185-305) ¿ Überspannungsschutz gemäß IEC 60364-7-712 (VDE 0100-712), , ¿ Ableitvermögen bis 12,5 kA (10/350) und 40 kA (8/20) ¿ fehlerresistente Y-Schaltung mit Statusanzeige, , ¿ die FS Variante besitzt einen potentialfreien Wechslerkontakt zur Fernsignalisierung Anwendung: Blitzstrom- und Überspannungsschutzgeräte für PV-Anlagen.
Anmerkungen zur LIMMERT-KI

Der OBO V PV T1+2 1500 CombiController ist ein hochentwickelter Kombiableiter, der für den Blitz- und Überspannungsschutz von PV-Anlagen konzipiert wurde. Mit einem Ableitvermögen von bis zu 40 kA (8/20 µs) und 12,5 kA (10/350 µs) bietet er zuverlässigen Schutz gegen Blitzströme und Überspannungen. Die Y-Schaltung sorgt für eine fehlerresistente Funktionalität und eine schnelle Ansprechzeit von weniger als 25 ns. Der Controller ist für den Betrieb bei Temperaturen zwischen -40 °C und 80 °C geeignet und erfüllt die Anforderungen der IEC 62305 und IEC 60364-7-712 Normen. Mit einer maximalen PV-Spannung von 1500 V und einer Nennlast von 50 A ist er ideal für den Einsatz in modernen Photovoltaikanlagen. Die Schutzart IP20 und die Montage auf einer 35 mm Hutschiene machen ihn zu einer flexiblen und sicheren Lösung für den Blitzschutz.

Produktinfos

Typ: 1+2 Kombiableiter
Blitzschutzpotentialausgleich: IEC 62305 (VDE 0185-305)
Überspannungsschutz: IEC 60364-7-712 (VDE 0100-712)
Ableitvermögen (10/350): 12,5 kA
Ableitvermögen (8/20): 40 kA
Ansprechzeit: <25 ns
Ausführung: Y-Konfiguration

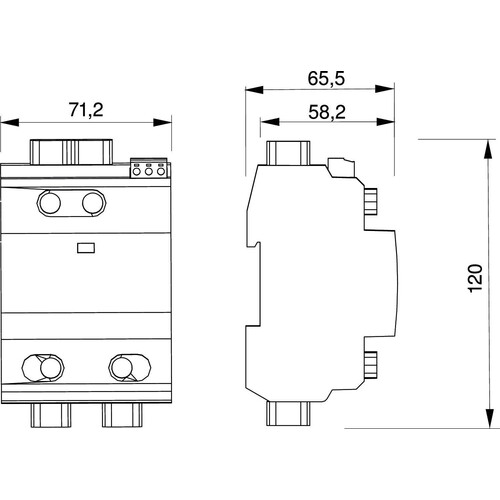

Baubreite: 4 TE (17,5 mm)
Betriebstemperatur max.: 80 °C
Betriebstemperatur min.: -40 °C
Blitzstoßstrom (10/350 μs): 6,25 kA
Max. PV-Spannung: 1500 V
Nennlaststrom: 50 A
Prüfklasse: Typ 1 und 2
Schutzart: IP20
Leiterquerschnitt flexibel (max.): 35 mm²
Leiterquerschnitt flexibel (min.): 2,5 mm²
Leiterquerschnitt starr (max.): 35 mm²
Leiterquerschnitt starr (min.): 2,5 mm²
Montageart: Hutschiene 35 mm
Signalisierung am Gerät: optisch
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Schutzpegel: 4.5 kV
    Fernsignalisierung: Typ 1 und 2
    Baugröße: 4 TE
    Montageart: Hutschiene TH35
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung DC: 1500 V
    Max. PV-Spannung: 1500 V
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): optisch mm²
    Blitzstoßstrom (10/350): 6.25 kA
    Prüfklasse: 0
    Integrierte Vorsicherung: Nein
    Energetisch koordinierte Schutzwirkung zum Endgerät: IP20
    Netzform DC: Ja
    Netzform IT: Nein
    Netzform TN: Nein
    Netzform TN-C: Nein
    Netzform TN-S: Nein
    Netzform TT: Nein
    Netzform sonstige: Nein
    Netzform TN-C-S: Nein
    Schutzart (IP): IP20
    Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 35
    Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 35
