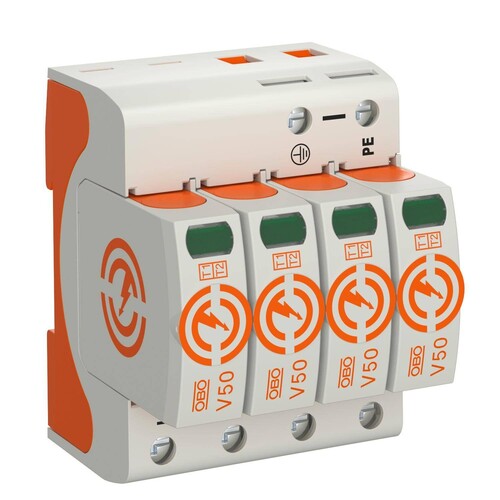

5093513 Obo V50 4 280 CombiController V50 vierpolig 280V

26585902
3328918
1 Stk
4012196385904
4012196159628
4012196385911
4012197070526
HU
85363030
Obo
5093513
beantwortete(n) Fragen weitere Varianten
Blitzstrom- Kombiableiter Typ 1+2, , , ¿ Zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) ¿ Blitzstromableitvermögen 12,5 kA (10/350) pro Pol und bis zu 50kA (10/350) gesamt, , ¿ Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige ¿ Rastfunktion mit Vibrationsschutz und Spannungskodierung, , ¿ Kunststoff nach UL 94 V-0 ¿ Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung, , , Anwendung: Blitzschutz-Potentialausgleich für Gebäude der Klasse III und IV.
Anmerkungen zur LIMMERT-KI

Der OBO V50 4 280 CombiController ist ein leistungsstarker Blitzstrom-Kombiableiter, der für den Blitzschutz-Potentialausgleich in Gebäuden der Klassen III und IV konzipiert wurde. Mit einem Blitzstromableitvermögen von 12,5 kA pro Pol und bis zu 50 kA gesamt bietet dieser modulare steckbare Ableiter zuverlässigen Schutz. Der V50-4-280 ist für eine maximale Betriebstemperatur von 80 °C ausgelegt und kann in einem Temperaturbereich von -40 °C bis 80 °C betrieben werden. Die Montage erfolgt einfach auf einer Hutschiene mit einer Breite von 35 mm. Mit einer Nennspannung von 230 V AC und 350 V DC ist dieser Kombiableiter ideal für anspruchsvolle Anwendungen im Bereich des Überspannungsschutzes.

Produktinfos

Typ: V50-4-280
Blitzstromableitvermögen pro Pol: 12,5 kA (10/350)
Gesamt Blitzstromableitvermögen: 50 kA (10/350)
Anschlussquerschnitt (min.): 1,5 mm²
Anschlussquerschnitt (max.): 35 mm²
Ansprechzeit: <25 ns
Anzahl der Pole: 4
Betriebstemperatur (max.): 80 °C
Betriebstemperatur (min.): -40 °C
Montageart: Hutschiene 35 mm
Nennspannung AC: 230 V
Nennspannung DC: 350 V
Schutzart: IP20
Fernsignalisierung: Nein
Gehäusematerial: Kunststoff (UL 94 V-0)

Kombiableiter

  • Zum Blitzschutzpotentialausgleich nach VDE 0185-305
  • Blitzstromableitvermögen 12,5 kA (10/350) pro Pol und bis zu 50kA (10/350) gesamt
  • Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
  • Rastfunktion mit Vibrationsschutz und Spannungskodierung
  • Kunststoff nach UL 94 V-0
  • Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung
  • Schutzart: IP20
  • Nennspannung AC: 230V
  • Höchste Dauerspannung AC: 280V
  • Mindestabstand: 1,5 mm
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Nennspannung DC: 350 V
    Schutzpegel: 1.3 kV
    Fernsignalisierung: Typ 1 und 2
    Baugröße: 4 TE
    Montageart: Hutschiene TH35
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 280 V
    Schutzpegel L-N: 1.3 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): optisch mm²
    Blitzstoßstrom (10/350): 12.5 kA
    Prüfklasse: 0
    Polzahl: 4
    Integrierte Vorsicherung: Nein
    Energetisch koordinierte Schutzwirkung zum Endgerät: IP20
    Netzform DC: Nein
    Netzform IT: Nein
    Netzform TN: Ja
    Netzform TN-C: Ja
    Netzform TN-S: Ja
    Netzform TT: Nein
    Netzform sonstige: Nein
    Netzform TN-C-S: Ja
    Schutzart (IP): IP20
    Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 35
    Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 35
