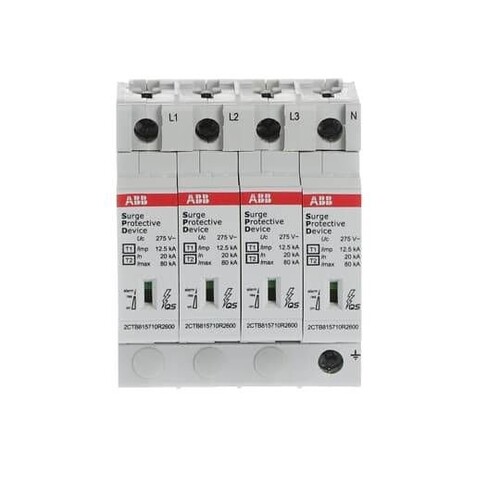

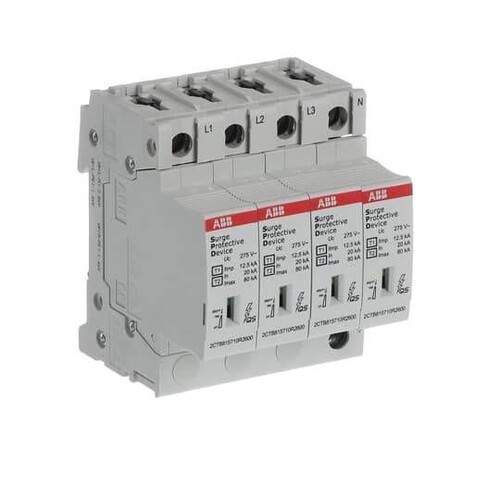

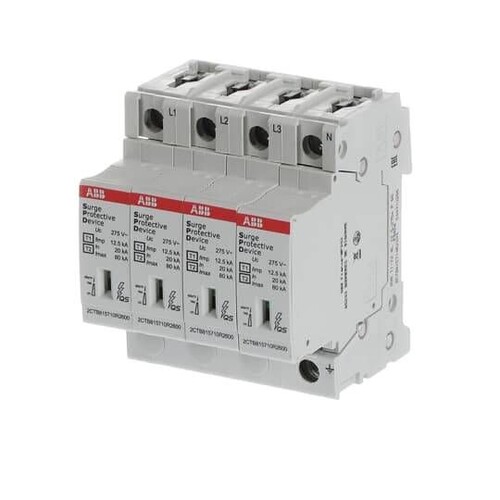

2CTB815710R2300 ABB 2CTB815710R2300 OVR T1 T2 4L 12,5 275s P QS

27729423
3115788
1 Stk
3660308525017
BG
85369095
ABB
2CTB815710R2300
beantwortete(n) Fragen weitere Varianten
Kombinierte Blitz- und Überspannungs-Schutzeinrichtung SPD Typ 1+2, zum Schutz von Niederspannungs-Verbraucheranlagen vor Blitzströmen und Überspannungen. Geprüfter SPD Typ 1 und Typ 2 nach DIN EN 61643-11. Die Geräte können für den Einsatz als Überspannungs-Schutzeinrichtung nach VDE 0100 Teil 443 und Teil 534, sowie im Rahmen des Blitzschutzzonenkonzeptes verwendet werden. Die Geräte sind kompatibel mit der Baureihe System pro M compact. Optional sind die SPD mit ¿TS¿ mit einem potentialfreien Wechselkontakt ausgestattet. Die Varianten mit ¿Reserve-Varistor¿ (s) bieten dadurch einen zusätzlichen Schutz der Anlage, dass am Lebensdauerende der Überspannungsableiter nicht komplett vom Netz getrennt wird, sondern durch einen zusätzlichen kleineren Varistor ein Basisschutz weiterhin garantiert und die Anlage somit bis zum Austausch des Überspannungsableiters weiterhin geschützt ist.
Anmerkungen zur LIMMERT-KI

Die ABB OVR T1-T2 2CTB815710R2300 ist eine kombinierte Blitz- und Überspannungs-Schutzeinrichtung (SPD) vom Typ 1+2, die entwickelt wurde, um Niederspannungs-Verbraucheranlagen vor Blitzströmen und Überspannungen zu schützen. Mit einer Nennspannung von 275 V AC und einer maximalen Dauerbetriebs-Spannung von 350 V DC bietet dieses Gerät zuverlässigen Schutz. Es kann bis zu 80 kA maximalen Entladestrom bewältigen und hat eine Reaktionszeit von weniger als 25 ns. Die Montage erfolgt einfach auf einer Hutschiene TH35. Dank der integrierten Sicherheitsreserve und der End-of-Life-Anzeige wird die Lebensdauer der Installation verlängert und das Risiko von Ausfallzeiten minimiert. Die OVR T1-T2 ist ideal für den Einsatz in Haupt- und Unterverteilungen und erfüllt die Anforderungen nach DIN EN 61643-11 für Überspannungsschutz.

Produktinfos

Schutzmodus: L-N/L-PE/N-PE
Anzahl der geschützten Leitungen: 4
Testklasse: I - II
Integrierter thermischer Trennschalter: Ja
End-of-Life-Anzeige: Ja
Sicherheitsreserve: Ja
Nennentladestrom I n (8/20): 20 kA
Maximaler Entladestrom I max (8/20): 80 kA
Impulsstrom I imp (10/350): 12,5 kA
Maximale Dauerbetriebs-Spannung U C (V): 275 V
Maximale Dauerbetriebs-Spannung d.c U C (d.c V): 350 V
Typ der Stromversorgung / Frequenz: 47-63 Hz
Spannungsschutzpegel bei I n U p (L-PE): 1,4 kV
Spannungsschutzpegel bei I n U p (L-N): 2,8 kV
Spannungsschutzpegel bei I n U p (N-PE): 1,4 kV
Kurzschlussfestigkeit I SCCR: 100 kA
Gesamtstrom I TOTAL: 50 kA
Erdfehlerstrom I PE: <1000 µA
TOV-Beständigkeit (L-N: 5s / N-PE : 200 ms) U T: 337 / - V
Abmessungen H x B x T: 88 x 71,2 x 69,4 mm
Drahtbereich: Massivdraht: 2,5 … 35 mm²
Drahtbereich: Litze: 2,5 … 25 mm²
Abisolierlänge: 12,5 mm
Maximale Höhe: 2000 m
Gewicht: 600 g
Reaktionszeit: <25 ns
Feuerwiderstand gemäß UL 94: V-0
Baugröße: 4 TE
Montageart: Hutschiene TH35
Signalisierung am Gerät: ohne

Kombinierter Blitz- und Überspannungs-Schutzeinrichtung

  • Nennspannung: 230/400 V
  • Bemessungsspannung DC: 350V
  • Blitzstoßstrom 12,5 kA
  • Anzahl Pole: 4
  • Version: Plug-in
  • Montageart: auf DIN-Schiene
  • Schutzart: IP20
  • Maße: B 71,2 x H 88 x T 76,7 mm
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Nennspannung DC: 350 V
    Schutzpegel: 0.8 kV
    Fernsignalisierung: Nein
    Baugröße: 4 TE
    Montageart: Hutschiene TH35
    Signalisierung am Gerät: ohne
    Weitere Details
    Höchste Dauerspannung AC: 275 V
    Höchste Dauerspannung DC: 350 V
    Schutzpegel L-N: 1.3 kV
    Schutzpegel N-PE: 1.3 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
    Blitzstoßstrom (10/350): 12.5 kA
    Prüfklasse: Typ 1 und 2
    Ausblasend: Nein
    Polzahl: 4
    Integrierte Vorsicherung: Nein
    Energetisch koordinierte Schutzwirkung zum Endgerät: Nein
    Netzform DC: Nein
    Netzform IT: Nein
    Netzform TN: Nein
    Netzform TN-C: Nein
    Netzform TN-S: Ja
    Netzform TT: Nein
    Netzform sonstige: Nein
    Netzform TN-C-S: Nein
    Schutzart (IP): IP20
    Spannungsschaltende Funkenstreckentechnologie: Nein
    Überstromgeschützter Spannungsabgriff: Nein
