SPC203N Hager Überspannungsableiter T3 1P+N Uc 264V In 5kA Up

31203676
3036771
1 Stk
3250615514936
DE
8535400090
SPC203N
beantwortete(n) Fragen weitere Varianten
Überspannungsableiter T3 1P+N Uc 264V In 5kA Up 1.25kV Kontakt
Anmerkungen zur LIMMERT-KI

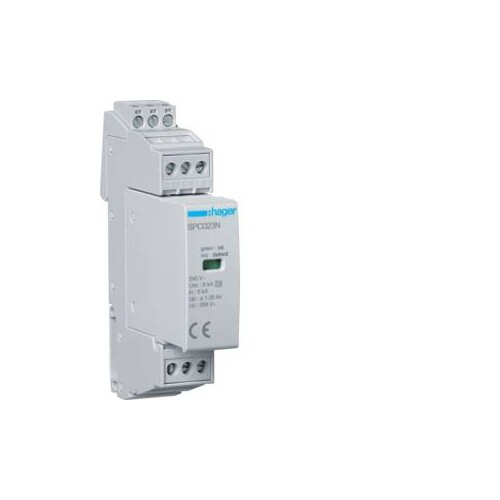

Der Hager Überspannungsableiter SPC203N ist ein zuverlässiger Schutz für einphasige Stromversorgungssysteme. Mit einer Bemessungsbetriebsspannung von 240 V und einer maximalen Ableitstromkapazität von 5 kA bietet dieses Gerät effektiven Schutz gegen Überspannungen. Es ist für den Einsatz in TN-S und TT-Netzen geeignet und kann einfach auf einer Hutschiene montiert werden. Der Schutzpegel beträgt 1,25 kV, während der Schutzpegel L-PE/N-PE 1,40 kV erreicht. Die integrierte optische Statusanzeige und der potenzialfreie Fernmeldekontakt ermöglichen eine einfache Fehlersignalisierung. Mit einem Betriebstemperaturbereich von -40 bis 80 °C ist der Überspannungsableiter für verschiedene Umgebungen geeignet und bietet eine hohe Flexibilität bei der Installation.

Produktinfos

Anzahl Module: 1
Bemessungsbetriebsspannung Ue: 240 V
Bemessungsspannung Uc nach IEC61643-1: 264 V
Schutzpegel Up nach IEC61643-1: 1,25 kV
Schutzpegel Up L-PE/N-PE: 1,40 kV
Schutzpegel Up L-N/PEN: 1,25 kV
Nennspannung: 240 V
Nennableitstrom In: 5 kA
Max. Überstromschutzeinrichtung: 32 A
Nennableitstoßstrom: 10 kA
Höhe: 93,4 mm
Breite: 17,7 mm
Tiefe: 67 mm
Betriebstemperatur: -40 - 80 °C
Netzform: TN-S, TT
Mit Fernmeldekontakt: Ja
Anschlussquerschnitt bei flexiblem Leiter: 0,2 - 2,5 mm²
Anschlussquerschnitt bei starrem Leiter: 0,2 - 4 mm²
Polanzahl: 2
Schutzart (IP): IP20
Frequenz: 50 - 60 Hz
Montageart: Hutschiene TH35
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Nennspannung AC: 240 V
    Nennspannung DC: 240 V
    Polzahl: 2
    Mit Fernmeldekontakt: Ja
    Montageart: Hutschiene TH35
    Signalisierung am Gerät: optisch
    Schutzpegel: 1.25 kV
    Gesamtableitstoßstrom (8/20) (L+N-PE): 10 kA
    Schutzpegel L-PE/N-PE: 1.4 kV
    Weitere Details
    Höchste Dauerspannung AC: 264 V
    Höchste Dauerspannung DC: 240 V
    Nennlaststrom: 26 A
    Nennableitstoßstrom (8/20) (L-N): 10 kA
    Schutzpegel L-N: 1.25 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 4 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 2.5 mm²
    Prüfklasse Typ 3: Ja
    Mit Entstörfilter: Ja
    Schutzart (IP): IP20
    Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 32
    Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 25
