953229 Dehn Überspannungs-Ableiter DR M 2P 255 SN1803FM

27445992
3074041
1 Stk
4013364158993
RO
85363030
weitere Infos weitere Infos ausblenden
Dehn
953229
beantwortete(n) Fragen weitere Varianten
Zweipoliger Überspannungsableiter DEHNrail modular, Typ 3 nach EN 61643-11, bestehend aus Basiselement und gestecktem Schutzmodul. Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristor- / Funkenstreckenkombination. Zum Schutz der Netzversorgung von Geräten der Industrieelektronik vor transienten Überspannungen in Schaltschränken. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 ¿ 2 und höher.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungs-Ableiter DR M 2P 255 SN1803FM ist ein leistungsstarker, zweipoliger Überspannungsschutz, der speziell für den Schutz von Industrieelektronik vor transienten Überspannungen entwickelt wurde. Mit einer Nennspannung von 230 V und einer maximalen Dauerbetriebs-Spannung von 255 V bietet dieser Ableiter eine hohe Sicherheit und Zuverlässigkeit. Er verfügt über einen Nennableitstrom von 3 kA und einen Gesamtableitstrom von 5 kA, was ihn ideal für Anwendungen in Schaltschränken macht. Der DR M 2P 255 SN1803FM ist einfach auf einer Hutschiene TH35 zu montieren und bietet eine Schutzart von IP 20, was ihn für den Innenbereich geeignet macht. Mit einem Temperaturbereich von -40 °C bis +80 °C ist er für eine Vielzahl von Anwendungen einsetzbar. Der integrierte Fernmeldekontakt ermöglicht eine zuverlässige Signalübertragung im Betrieb.

Produktinfos

Typ: DR M 2P 255 SN1803FM
Nennspannung (AC): 230 V
Max. Dauerbetriebs-Spannung (AC): 255 V
Max. Dauerbetriebs-Spannung (DC): 255 V
Nennableitstrom (8/20 µs): 3 kA
Gesamtableitstrom (8/20 µs) [L+N-PE]: 5 kA
Kombinationswelle (UOC): 6 kV
Kombinationswelle [L+N-PE] (UOC total): 10 kV
Schutzpegel [L-N] / [L/N-PE] (UP): ≤ 1250 / ≤ 1500 V
Reaktionszeit [L-N] (tA): ≤ 25 ns
Reaktionszeit [L/N-PE] (tA): ≤ 100 ns
Max. Netzseitiger Überstromschutz: 32 A gG oder B
Kurzschlussfestigkeit für Netzseitigen Überstromschutz mit 32 A gG (ISCCR): 6 kArms
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Anzahl der Anschlüsse: 1
Querschnittsfläche (min.): 0.5 mm²
Querschnittsfläche (max.): 4 mm² (solid) / 2.5 mm² (flexible)
Montageart: Hutschiene TH35
Gehäusematerial: thermoplastisch, rot, UL 94 V-0
Installationsort: Inneninstallation
Schutzart: IP 20
Fernmeldekontakt: Wechselkontakt
Schaltleistung (AC): 250 V / 0.5 A
Gewicht: 83 g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    22900528
    Preisanzeige nur nach Anmeldung
    02025039
    Preisanzeige nur nach Anmeldung
    26413976
    Preisanzeige nur nach Anmeldung
    10037405
    Preisanzeige nur nach Anmeldung

    Download

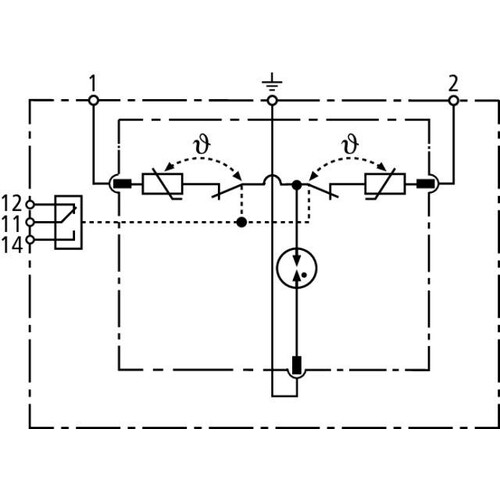

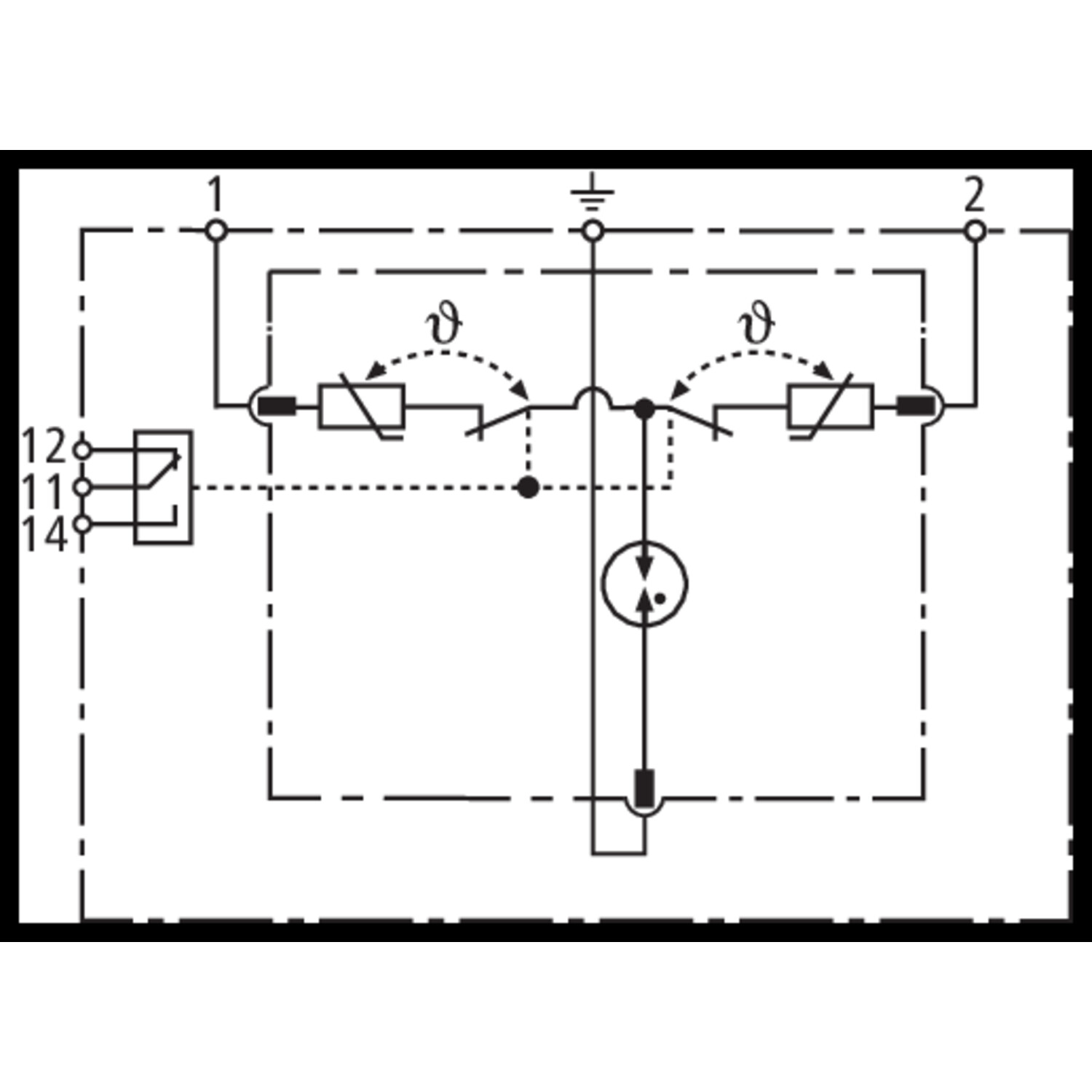

    Schaltbild

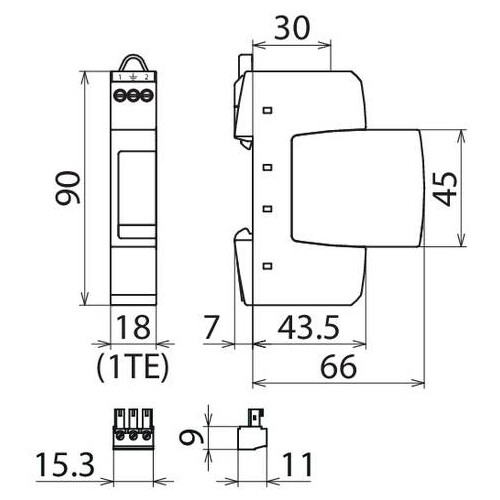

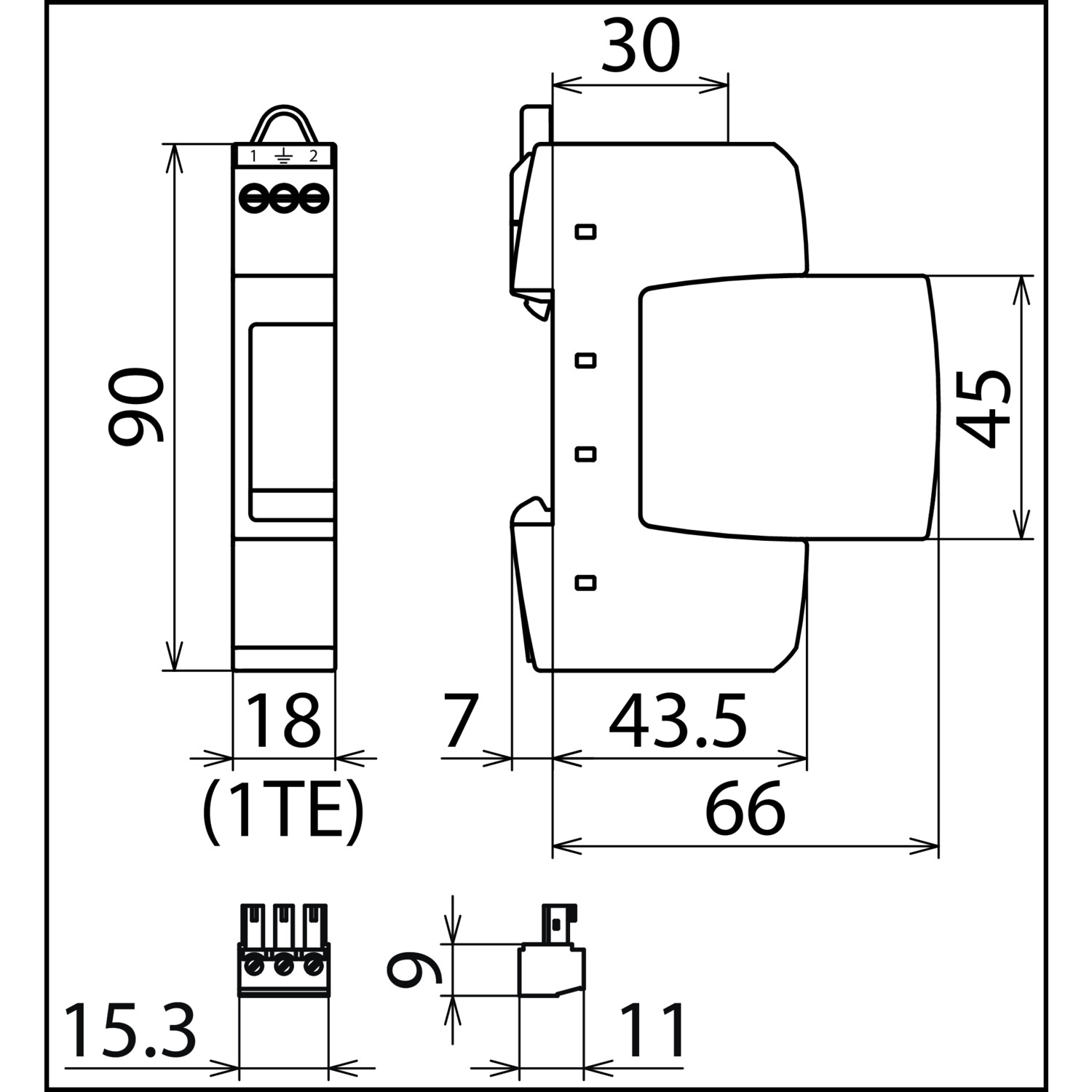

    Maßzeichnung

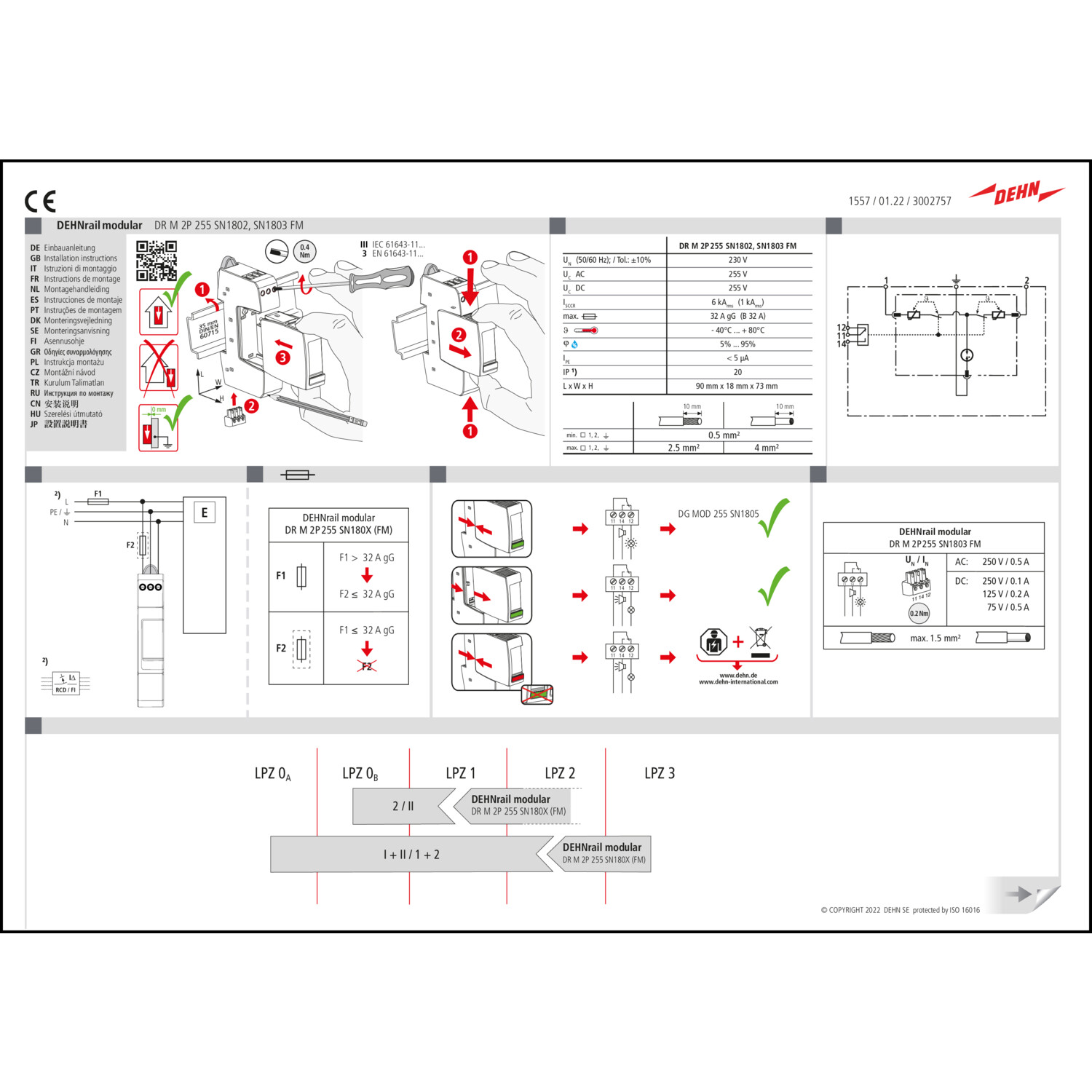

    Montageanleitung

    Produktdatenblatt

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Polzahl: 2
    Mit Fernmeldekontakt: Ja
    Montageart: Hutschiene TH35
    Signalisierung am Gerät: optisch
    Gesamtableitstoßstrom (8/20) (L+N-PE): 5 kA
    Schutzpegel L-PE/N-PE: 1.5 kV
    Weitere Details
    Höchste Dauerspannung AC: 255 V
    Höchste Dauerspannung DC: 255 V
    Nennableitstoßstrom (8/20) (L-N): 3 kA
    Schutzpegel L-N: 1.25 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 4 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 2.5 mm²
    Prüfklasse Typ 3: Ja
    Schutzart (IP): IP20
    Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 32
