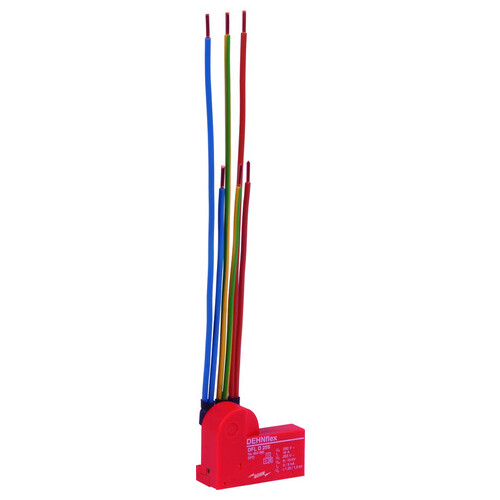

924395 Dehn Überspannungsableiter Typ 3 DEHNflex D

924395 Dehn Überspannungsableiter Typ 3 DEHNflex D

Artikelnummer: 22900535

Katalog Art.Nr.: 1187139

VPE: 1 Stk

EAN: 4013364076334

Herkunftsland: RO

Zolltarifnr.: 85363010

weitere Infos weitere Infos ausblenden

Dehn

Hersteller Art. Nr.: 924395

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

Zweipoliger Überspannungsableiter DEHNflex, Typ 3 nach EN 61643-11, mit Überwachungseinrichtung und Abtrennvorrichtung. Erhöhte Sicherheit durch verwechslungssichere Y-Schutzbeschaltung. Zum Schutz von elektronischen Geräten vor Überspannungen. Zum Einbau in Elektroinstallationssysteme, wie z. B. Unterflursysteme. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 ¿ 2 und höher.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter Typ 3 DEHNflex DFL D 255 ist eine zuverlässige Lösung zum Schutz elektronischer Geräte vor Überspannungen. Mit einer Nennspannung von 230 V und einem maximalen Betriebsspannungsbereich von 255 V ist dieses Gerät für die Verwendung in verschiedenen Elektroinstallationssystemen geeignet. Der Überspannungsableiter verfügt über einen Nennstoßstrom von 3 kA und einen Gesamtableitstoßstrom von 5 kA, was ihn ideal für den Einsatz in Blitzschutzkonzepten macht. Die akustische Signalisierung und der kompakte Aufbau ermöglichen eine einfache Integration in Unterflursysteme und Kabelkanäle. Mit einem Temperaturbereich von -25 °C bis +40 °C und einer Schutzart von IP 20 ist der DFL D 255 für den Innenbereich konzipiert. Vertrauen Sie auf die Qualität von DEHN, um Ihre elektrischen Anlagen zu schützen.

Produktinfos

Nennspannung (AC):	230 V
Max. kontinuierliche Betriebsspannung (AC):	255 V
Nennlaststrom (AC):	16 A
Nennstoßstrom (8/20 µs):	3 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE]:	5 kA
Kombinationswelle (UOC):	6 kV
Kombinationswelle [L+N-PE] (UOC gesamt):	10 kV
Schutzpegel [L-N] / [L/N-PE] (UP):	≤ 1250 / ≤ 1500 V
Reaktionszeit [L-N] (tA):	≤ 25 ns
Reaktionszeit [L/N-PE] (tA):	≤ 100 ns
Max. Netzseitiger Überstromschutz:	B 16 A
Kurzschlussfestigkeit für max. Netzseitigen Überstromschutz (ISCCR):	1 kArms
Temporäre Überspannung (TOV) [L-N] (UT) – Charakteristik:	335 V / 5 sec. – withstand
Temporäre Überspannung (TOV) [L-N] (UT) – Charakteristik:	440 V / 120 min. – safe failure
Temporäre Überspannung (TOV) [L/N-PE] (UT) – Charakteristik:	335 V / 120 min. – withstand
Temporäre Überspannung (TOV) [L/N-PE] (UT) – Charakteristik:	440 V / 5 sec. – withstand
Temporäre Überspannung (TOV) [L+N-PE] (UT) – Charakteristik:	1200 V + UREF / 200 ms – safe failure
Akustische Signalisierung:	Ja
Anzahl der Anschlüsse:	1
Betriebstemperaturbereich (TU):	-25 °C ... +40 °C
Anschlussdraht:	1 mm², 130 / 200 mm lang
Gehäusematerial:	Thermoplast, rot, UL 94 V-2
Einbauort:	Inneninstallation
Schutzart des installierten Geräts:	IP 20
Abmessungen:	36 x 46 x 19 mm
Gewicht:	67 g

Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Nennspannung AC:	230 V
Polzahl:	2
Montageart:	Kanaleinbau
Signalisierung am Gerät:	akustisch
Gesamtableitstoßstrom (8/20) (L+N-PE):	5 kA
Schutzpegel L-PE/N-PE:	1.5 kV
Weitere Details
Höchste Dauerspannung AC:	255 V
Nennlaststrom:	16 A
Nennableitstoßstrom (8/20) (L-N):	3 kA
Schutzpegel L-N:	1.25 kV
Prüfklasse Typ 3:	Ja
Schutzart (IP):	IP20
