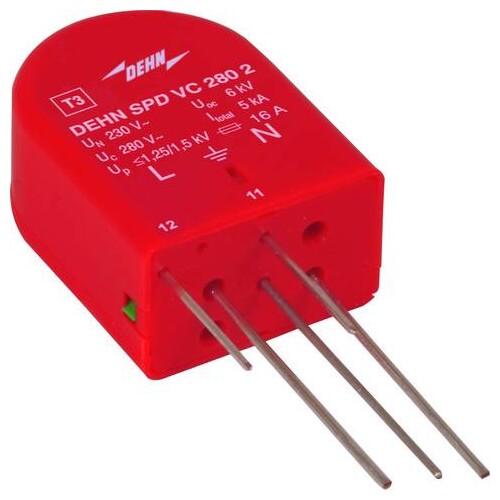

900471 Dehn Überspannungsableiter Typ 3 / 2-polig

22899415
1187137
1 Stk
4013364067547
DE
85363010
900471
beantwortete(n) Fragen weitere Varianten
Zweipoliger Überspannungsableiter VC 280 2, Typ 3 nach EN 61643-11, mit Überwachungseinrichtung und Abtrennvorrichtung. Erhöhte Sicherheit durch verwechslungssichere Y-Schutzbeschaltung. Zum Schutz von elektronischen Geräten vor Überspannungen. Zum Einbau in Gehäuse oder direkt in das zu schützende Gerät. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 ¿ 2 und höher.
Anmerkungen zur LIMMERT-KI

Der Dehn Überspannungsableiter Typ VC 280 2 ist ein zuverlässiges Schutzgerät für elektronische Geräte, das gemäß EN 61643-11 Typ 3 zertifiziert ist. Mit einer Nennspannung von 230 V und einer maximalen Dauerbetriebs-Spannung von 280 V bietet dieser zweipolige Überspannungsableiter effektiven Schutz vor Überspannungen. Er verfügt über einen integrierten fernmeldekontakt zur Fehleranzeige und ist für die Montage auf Leiterplatten konzipiert. Mit einem Gesamtableitstrom von 5 kA und einem Schutzpegel von ≤ 1500 V gewährleistet er hohe Sicherheit. Die kompakte Bauweise mit Abmessungen von 32 x 24 x 15 mm und einer Schutzart IP 20 macht ihn ideal für den Einsatz in Innenräumen. Der Überspannungsableiter ist für Betriebstemperaturen von -25 °C bis +40 °C geeignet und bietet somit vielseitige Einsatzmöglichkeiten in verschiedenen Anwendungen.

Produktinfos

Nennspannung (AC): 230 V
Max. Dauerbetriebs-Spannung (AC): 280 V
Nennableitstrom (8/20 µs): 3 kA
Gesamtableitstrom (8/20 µs) [L+N-PE]: 5 kA
Kombinationswelle (UOC): 6 kV
Kombinationswelle [L+N-PE] (UOC total): 10 kV
Schutzpegel [L-N] / [L/N-PE] (UP): ≤ 1250 / ≤ 1500 V
Reaktionszeit [L-N] (tA): ≤ 25 ns
Reaktionszeit [L/N-PE] (tA): ≤ 100 ns
Max. Netzseitige Überstromschutz B: 16 A
Kurzschlussfestigkeit für max. Netzseitigen Überstromschutz (ISCCR): 1 kArms
Betriebstemperaturbereich (UT): -25 °C ... +40 °C
Gehäusematerial: Thermoplast, rot, UL 94 V-2
Montageart: Auf Leiterplatte
Schutzart: IP 20
Abmessungen: 32 x 24 x 15 mm
Fernmeldekontakt: Abtrennkontakt
Schaltvermögen (AC): 250 V / 0,5 A
Gewicht: 22 g

VC 280 2

  • Nennspannung: 230 V AC
  • Höchste Dauerspannung: 280 V
  • Anzahl der Ports: 1
  • Schutzart: IP 20
  • Einbauort: Innenraum
  • Montage auf: Leiterpalette
  • Gewicht: 22g
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Polzahl: 2
    Mit Fernmeldekontakt: Ja
    Montageart: auf Leiterplatte
    Gesamtableitstoßstrom (8/20) (L+N-PE): 5 kA
    Schutzpegel L-PE/N-PE: 1.5 kV
    Weitere Details
    Höchste Dauerspannung AC: 280 V
    Nennableitstoßstrom (8/20) (L-N): 3 kA
    Schutzpegel L-N: 1.25 kV
    Prüfklasse Typ 3: Ja
    Schutzart (IP): IP20
