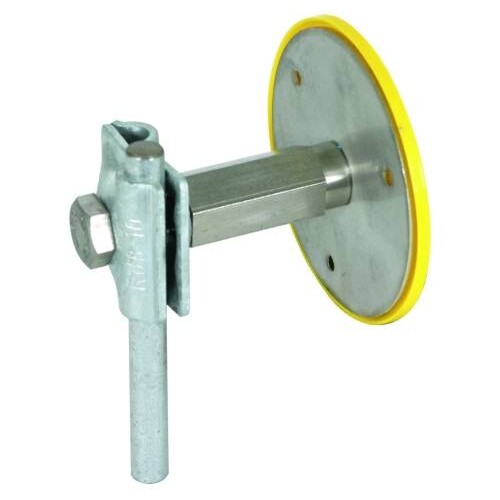

478112 Dehn Erdungsfestpunkt Typ M M10/M12 NIRO(V4A) m. MV Klemme f. Rd 8

31820803
5978471
25 Stk
4013364118140
DE
85359000
478112
beantwortete(n) Fragen weitere Varianten
Erdungsfestpunkt nach DIN EN 62561-1, als korrosionsfreien Anschluss der Ableitung z. B. an die Bewehrung von Gebäuden oder an die Erdungsanlage, für den Schutzpotentialausgleich und / oder den Funktionspotentialausgleich zum Einbau in die Schalung. Ausführung Typ M mit MV-Klemme und Anschlussgewinde M10 / 12.
Anmerkungen zur LIMMERT-KI

Der Erdungsfestpunkt Typ M von Dehn ist eine zuverlässige Lösung für korrosionsfreie Anschlüsse, ideal für den Schutzpotentialausgleich und den Funktionspotentialausgleich in Gebäuden. Mit einem Anschlussgewinde von M10/M12 und einer robusten Edelstahlkonstruktion (V4A) bietet dieser Festpunkt eine hohe Beständigkeit gegen Umwelteinflüsse. Die Anschlussplatte hat einen Durchmesser von 80 mm und ist für Kurzschlussströme von bis zu 9,3 kA (1 s; ≤ 300 °C) ausgelegt. Die Mindestlängen der Schrauben betragen 35 mm für M10 und 15 mm für M12, was eine sichere Installation gewährleistet. Der Erdungsfestpunkt entspricht dem Standard EN 62561-1 und ist somit für verschiedene Anwendungen im Bauwesen geeignet.

Produktinfos

Anschlussgewinde: M10 / M12
Material der Platte: Edelstahl (V4A)
Materialnummer: 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Durchmesser der Anschlussplatte: 80 mm
Kurzschlussstrom (50 Hz): 9,3 kA (1 s; ≤ 300 °C)
Standard: EN 62561-1
Mindestlängen der Schrauben M10: 35 mm (Gewindelänge 40 mm)
Mindestlängen der Schrauben M12: 15 mm (Gewindelänge 20 mm)
Gewicht: 276 g
Länge: 50 mm
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Werkstoff: Edelstahl 316 (V4A)
    Anschlussachse: 80 mm
    Durchmesser Anschlussplatte: 80 mm
    Länge: 50 mm
    Weitere Details
    Gewindemaß Innengewinde (metrisch): M10 / M12
