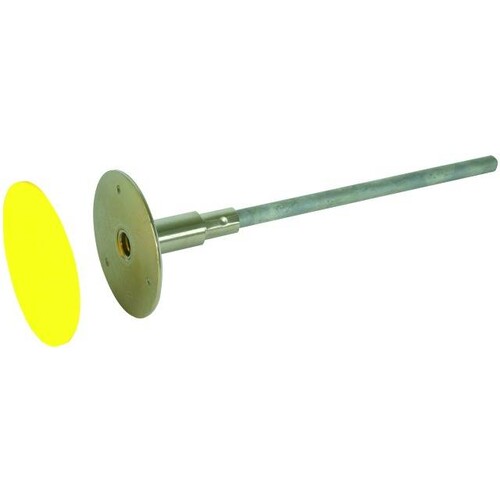

478041 Dehn Erdungsfestpunkt Typ M M10/M12 NIRO(V4A) m. verpresster Achse

31820796
5978313
25 Stk
4013364105157
DE
85359000
478041
beantwortete(n) Fragen weitere Varianten
Erdungsfestpunkt nach DIN EN 62561-1, als korrosionsfreien Anschluss der Ableitung z. B. an die Bewehrung von Gebäuden oder an die Erdungsanlage, für den Schutzpotentialausgleich und / oder den Funktionspotentialausgleich zum Einbau in die Schalung. Ausführung Typ M mit verpresster Anschlussachse (10 mm) und Anschlussgewinde M10 / 12.
Anmerkungen zur LIMMERT-KI

Der Erdungsfestpunkt Typ M von Dehn ist eine zuverlässige Lösung für korrosionsfreie Anschlussmöglichkeiten in Erdungsanlagen. Mit einem Anschlussgewinde von M10/M12 und einer robusten Platte aus Edelstahl (V4A) bietet dieser Festpunkt eine hohe Beständigkeit gegen Umwelteinflüsse. Die verpresste Anschlussachse hat einen Durchmesser von 10 mm und eine Länge von 180 mm, während die Anschlussplatte einen Durchmesser von 80 mm aufweist. Der Erdungsfestpunkt erfüllt die Anforderungen der Norm EN 62561-1 und ist für Kurzschlussströme von bis zu 3.7 kA geeignet. Mit einem Gewicht von 304 g ist er leicht zu handhaben und ideal für den Einsatz in verschiedenen Anwendungen, einschließlich dem Schutzpotentialausgleich und Funktionspotentialausgleich in Gebäuden.

Produktinfos

Anschlussgewinde: M10 / M12
Material der Platte: NIRO (V4A)
Materialnummer: 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Material der Achse: St/tZn
Durchmesser der Anschlussplatte: 80 mm
Durchmesser der Anschlussachse: 10 mm
Länge der Anschlussachse: 180 mm
Kurzschlussstrom (50 Hz): 3.7 kA
Standard: EN 62561-1
Mindestlängen der Schrauben M10: 35 mm (Gewindelänge 40 mm)
Mindestlängen der Schrauben M12: 15 mm (Gewindelänge 20 mm)
Gewicht: 304 g
Länge: 50 mm
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Werkstoff: Edelstahl 316 (V4A)
    Anschlussachse: 180 mm
    Durchmesser Anschlussplatte: 80 mm
    Länge: 50 mm
    Weitere Details
    Werkstoff der Anschlusslasche: Stahl
    Gewindemaß Innengewinde (metrisch): M10 / M12
    Anschlussfahne verzinkt: Ja
