419050 Dehn D BEB 5 / EBS 15 03 19 Kupfer Kabel Erdungsbrücke NYY O mit An

30979306
1673880
1 Stk
4013364439504
DE
85369010
weitere Infos weitere Infos ausblenden
Dehn
419050
beantwortete(n) Fragen weitere Varianten

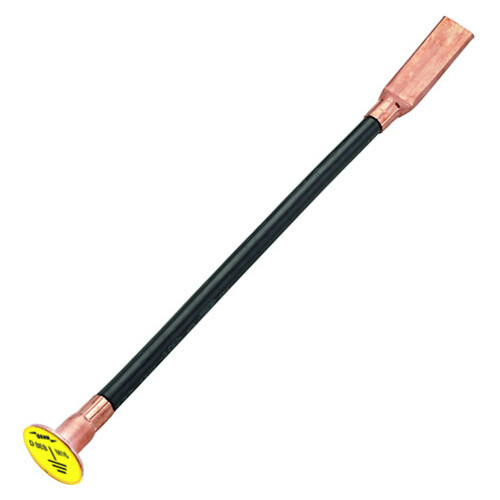

Kupfer-Kabel-Erdungsbrücke nach Richtline der DB Netz AG Ril 997.0205A01, zur Erdung, Rückstromführung sowie dem Potentialausgleich im Nutzungsbereich von Bahnstrecken. Bestehend aus Anschlussplatte aus NIRO mit Anschlussgewinde M16 und aufgepresster verkupferten Stahllasche. Ausgelegt für Kurzschlussströme 25 kA.
Ausklappen Einklappen

Bahnerdungssystem

  • Werkstoff Platte: NIRO
  • Werkstoff Hülse/Lasche: St / Cu
  • Gewinde: M16
  • Durchmesser Anschlussplatte: 50 mm
  • Abmessungen Lasche: 80 x 30 mm
  • Gewicht: 700 g
Preisanzeige nur nach Anmeldung
B

Download


Maßzeichnung

Montageanleitung

Produktdatenblatt

Katalogseiten

Produktinfos

Anschlussgewindemaß metrisch: 16
Werkstoff: Edelstahl 304 (V2A)
Anschlussachse: 500 mm
Durchmesser Anschlussplatte: 50 mm
Weitere Details
Werkstoff der Anschlusslasche: sonstige
