971226 DEHN Koordinierter Blitzstromableiter Typ 1 DEHNsecure M fü

20662635
4021626
1 Stk
4013364138629
DE
85363090
971226
beantwortete(n) Fragen weitere Varianten

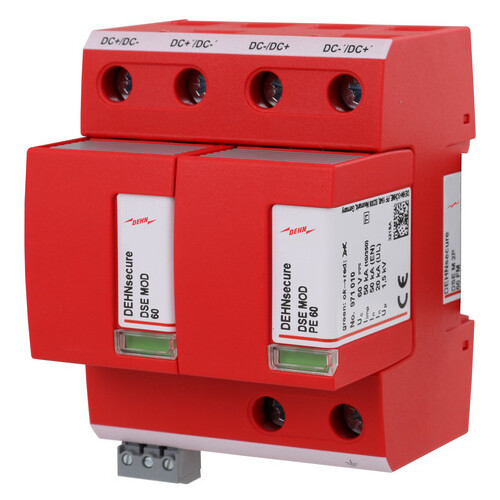

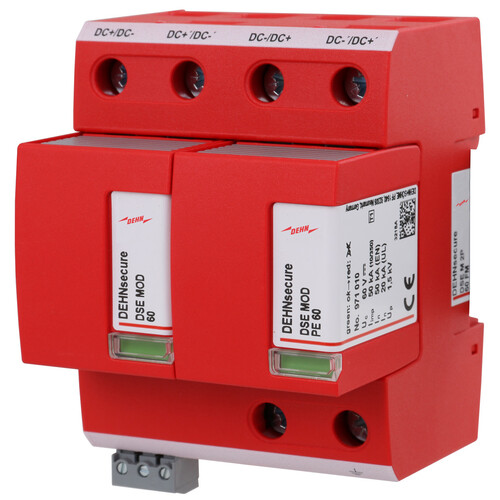

Zweipoliger, koordinierter Blitzstromableiter DEHNsecure modular, Klassifikation Typ 1 nach EN 61643-11 auf Funkenstreckenbasis. Speziell für den Einsatz in DC-Stromkreisen geeignete Funkenstreckentechnologie. Zum Schutz von Gleichstrom-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 1.
Anmerkungen zur LIMMERT-KI

Der DEHN Koordinierte Blitzstromableiter Typ 1 DEHNsecure M ist ein modularer, zweipoliger Blitzstromableiter, der speziell für den Einsatz in Gleichstromkreisen von 12 bis 60 Volt konzipiert wurde. Mit einer maximalen Betriebsspannung von 60 V und einem Blitzstoßstrom von bis zu 50 kA bietet er einen effektiven Schutz gegen Überspannungen, selbst bei direkten Blitzeinschlägen. Der Blitzstromableiter verfügt über eine Reaktionszeit von ≤ 100 ns und einen Schutzpegel von ≤ 1,5 kV. Die Installation erfolgt einfach auf einer Hutschiene mit einer Baugröße von 4 TE. Das Gehäuse aus rotem Thermoplast gewährleistet eine hohe Beständigkeit und ist für den Innenbereich geeignet. Mit einem Gewicht von 614 g ist er leicht zu handhaben und zu installieren. Der integrierte Fernmeldekontakt ermöglicht eine einfache Signalübertragung im Fehlerfall.

Produktinfos

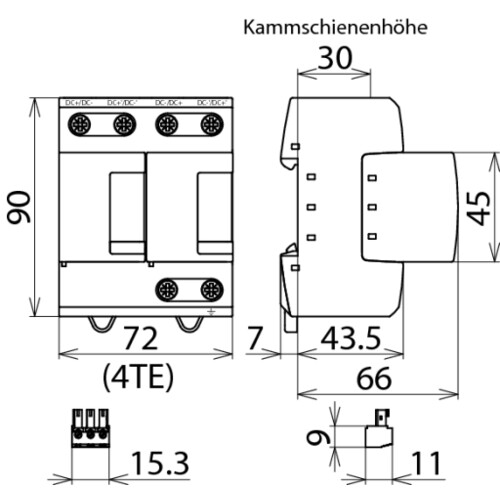

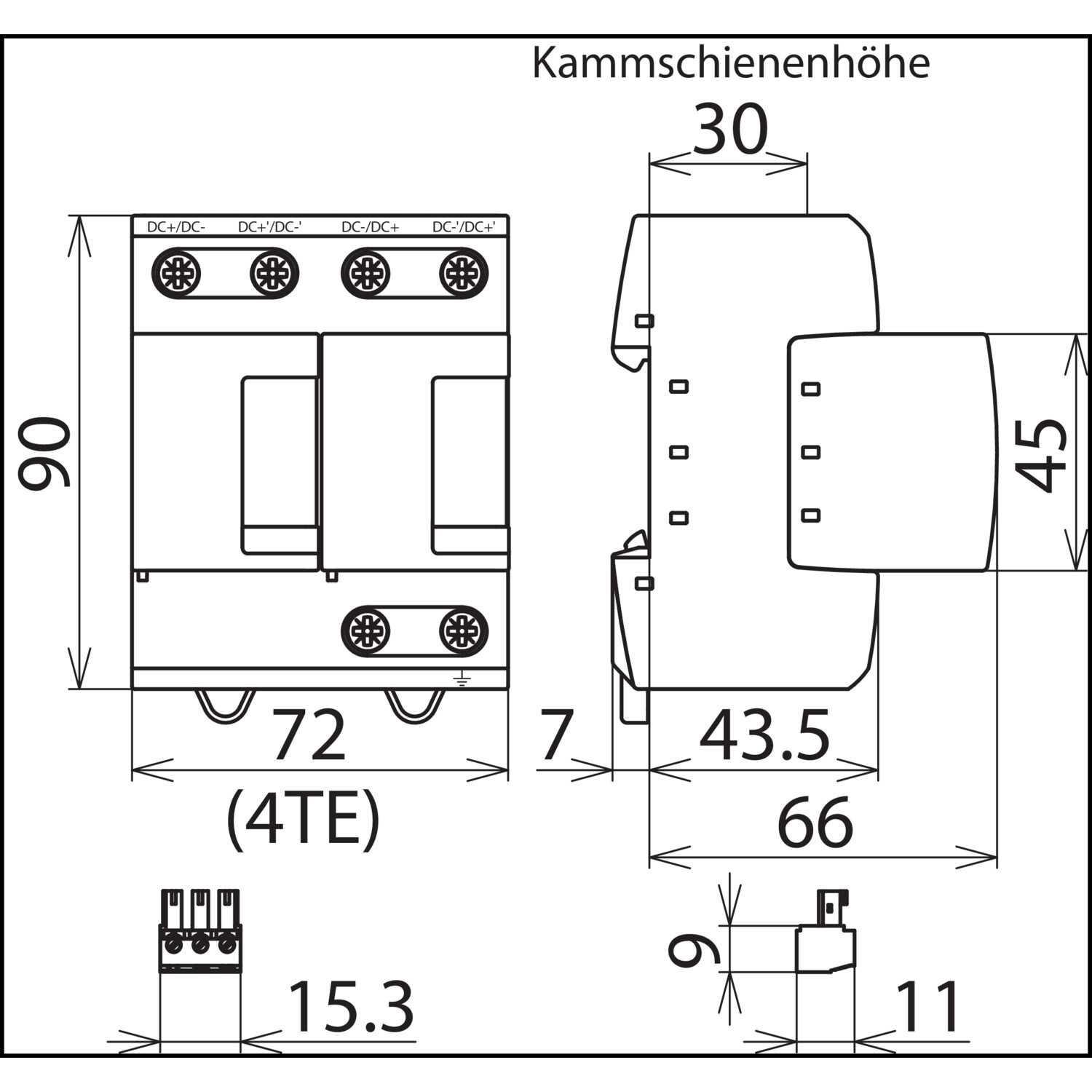

Baugröße: 4 TE
Maximale Betriebsspannung (d.c.): 60 V
Blitzstoßstrom (10/350 µs): 25 / 50 kA
Spezifische Energie: 156,25 / 625,00 kJ/Ohm
Schutzpegel: ≤ 1,5 kV
Reaktionszeit: ≤ 100 ns
Kurzschlussfestigkeit: 25 kA
Max. Überstromschutz: 250 A gL
Max. Rückfeder-Sicherung: 125 A gL
Betriebstemperaturbereich (parallel): -40 °C ... +80 °C
Betriebstemperaturbereich (seriell): -40 °C ... +60 °C
Anzahl der Anschlüsse: 1
Querschnittsfläche (min.): 10 mm² (massiv/flexibel)
Querschnittsfläche (max.): 50 mm² (litzen), 35 mm² (flexibel)
Montageart: Hutschiene TH35
Gehäusematerial: Thermoplast, rot, UL 94 V-0
Installationsort: Inneninstallation
Schutzart: IP 20
Gewicht: 614 g
Fernmeldekontakt: Wechslerkontakt
Schaltleistung (a.c.): 250 V / 0,5 A
Schaltleistung (d.c.): 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Schutzpegel: 1.5 kV
    Mit Fernmeldekontakt: Ja
    Baugröße: 4 TE
    Montageart: Hutschiene TH35
    Signalisierung am Gerät: optisch
    Weitere Details
    Blitzstoßstrom (10/350): 25 kA
    Höchste Dauerspannung DC: 60 V
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
    Prüfklasse Typ 1: Ja
    Spezifische Energie (W/R): 156.25 kJ/Ohm
    Netzform DC: Ja
    Anzahl der Leiter (ohne Erde): 2
    Schutzart (IP): IP20
