971122 Dehn Koordinierter Blitzstromableiter Typ 1

22901942
4021622
1 Stk
4013364144477
DE
85363090
971122
beantwortete(n) Fragen weitere Varianten

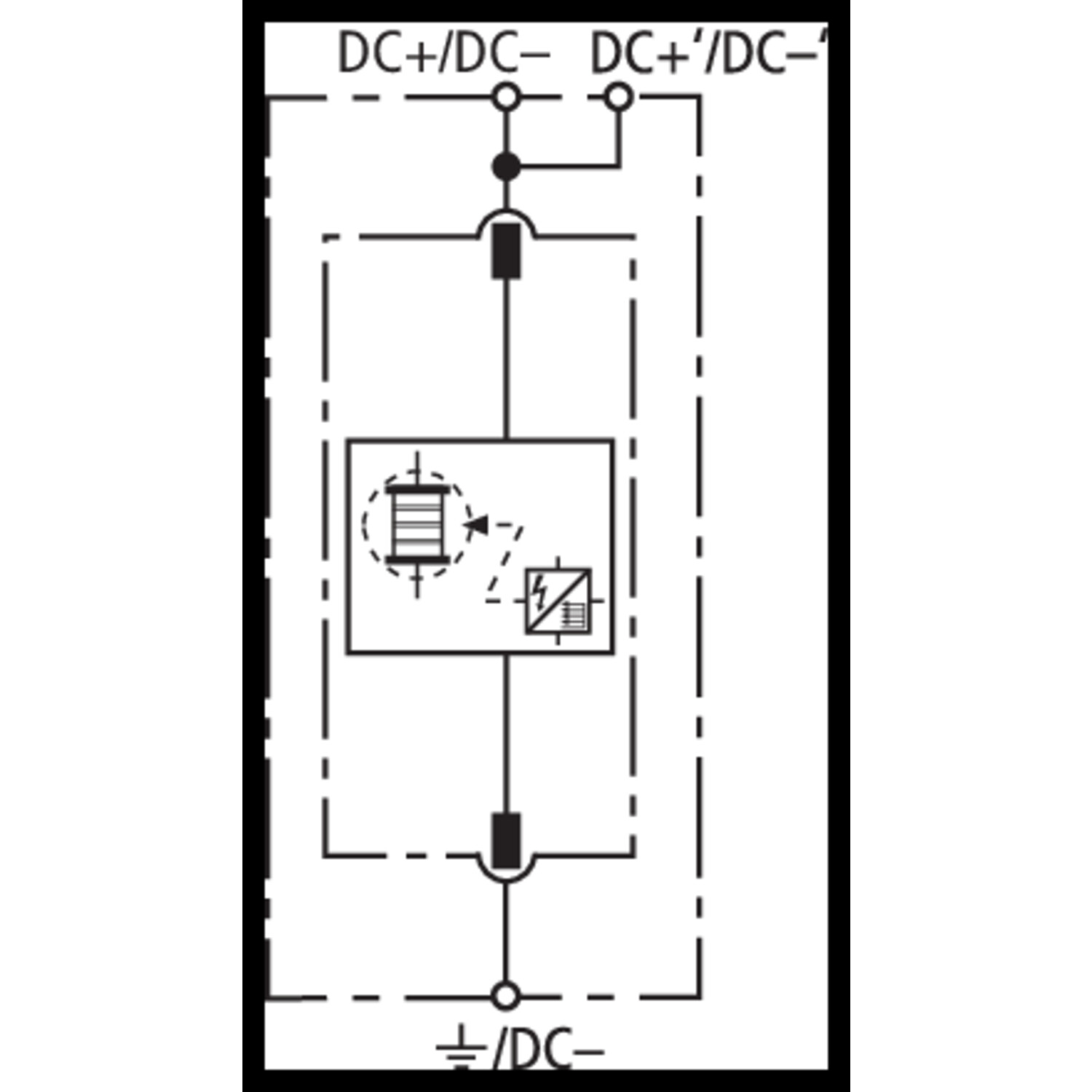

Einpoliger, koordinierter Blitzstromableiter DEHNsecure modular, Klassifikation Typ 1 nach EN 61643-11 auf Funkenstreckenbasis. Speziell für den Einsatz in DC-Stromkreisen geeignete Funkenstreckentechnologie. Zum Schutz von Gleichstrom-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 1.
Anmerkungen zur LIMMERT-KI

Der DEHN Koordinierte Blitzstromableiter Typ DSE M 1 242 ist ein einpoliger, modularer Blitzstromableiter, der speziell für den Einsatz in Gleichstromanwendungen entwickelt wurde. Mit einer maximalen kontinuierlichen Betriebsspannung von 242 V und einem Blitzstoßstrom von 25 kA schützt er zuverlässig vor Überspannungen, auch bei direkten Blitzeinschlägen. Die SPD-Klassifikation Typ 1 gemäß EN 61643-11 gewährleistet eine hohe Sicherheit und Zuverlässigkeit. Der Blitzstromableiter verfügt über eine Reaktionszeit von ≤ 100 ns und ist für die Montage auf 35 mm DIN-Schienen geeignet. Mit einem Gewicht von nur 258 g und einem kompakten Design ist er ideal für den Einsatz in Innenräumen. Die Schutzart IP 20 macht ihn geeignet für geschützte Installationen. Der DSE M 1 242 ist die optimale Lösung für den Blitzschutz von Gleichstrom-Verbraucheranlagen.

Produktinfos

Typ: DSE M 1 242
SPD-Klassifikation: Typ 1 / Klasse I
Max. kontinuierliche Betriebsspannung (d.c.): 242 V
Blitzstoßstrom (10/350 µs): 25 kA
Spezifische Energie (W/R): 156.25 kJ/Ω
Schutzpegel (UP): ≤ 2.5 kV
Reaktionszeit (tA): ≤ 100 ns
Kurzschlussfestigkeit (ISCCR): 25 kA
Max. Hauptsicherung: 250 A gL
Max. Backup-Sicherung: 125 A gL
Betriebstemperaturbereich (parallel): -40 °C ... +80 °C
Betriebstemperaturbereich (seriell): -40 °C ... +60 °C
Anzahl der Anschlüsse: 1
Querschnittsbereich (min.): 10 mm² (massiv/flexibel)
Querschnittsbereich (max.): 50 mm² (litzen), 35 mm² (flexibel)
Montageart: Hutschiene TH35
Gehäusematerial: Thermoplast, rot, UL 94 V-0
Installationsort: Inneninstallation
Schutzart: IP 20

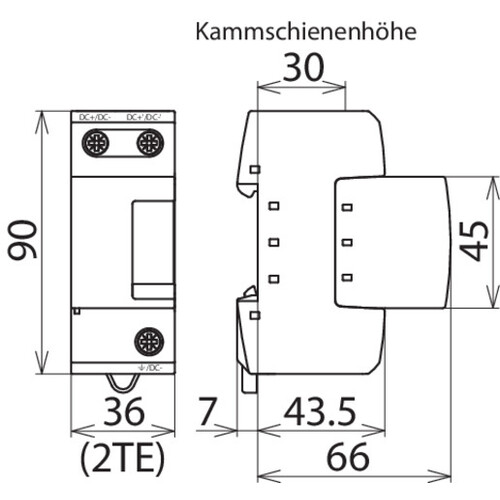

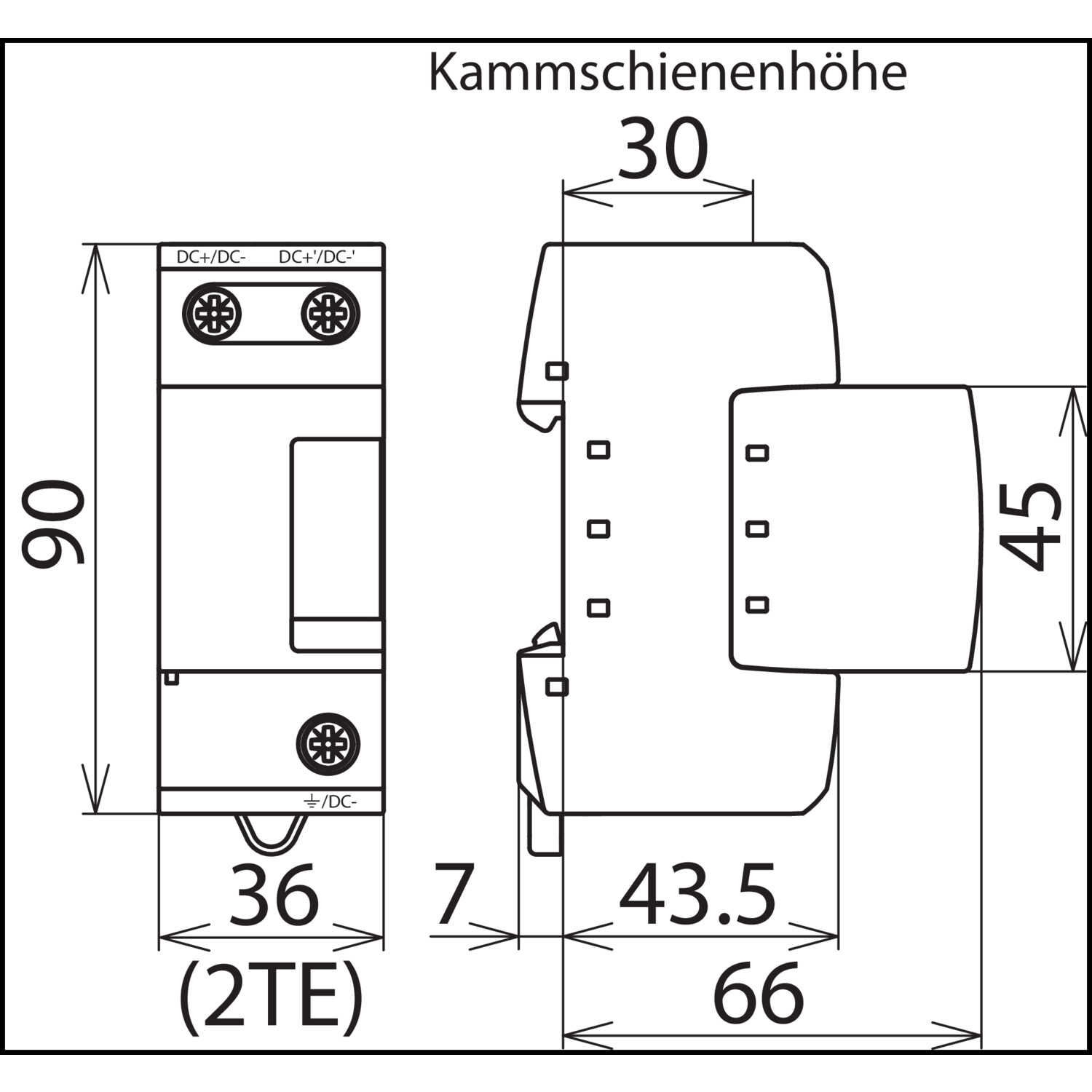

Baugröße: 2 TE
Gewicht: 258 g

DEHNsecure modular

  • Höchste Dauerspannung: 242V AC
  • Blitzstoßstrom: 25 kA
  • Funktions-/Defektanzeige: grün/rot
  • Anzahl der Ports: 1
  • Schutzart: IP20
  • Einbauort: Innenraum
  • Gewicht: 258g
  • Gehäusewerkstoff: Thermoplast
  • Farbe: rot
Preisanzeige nur nach Anmeldung
B

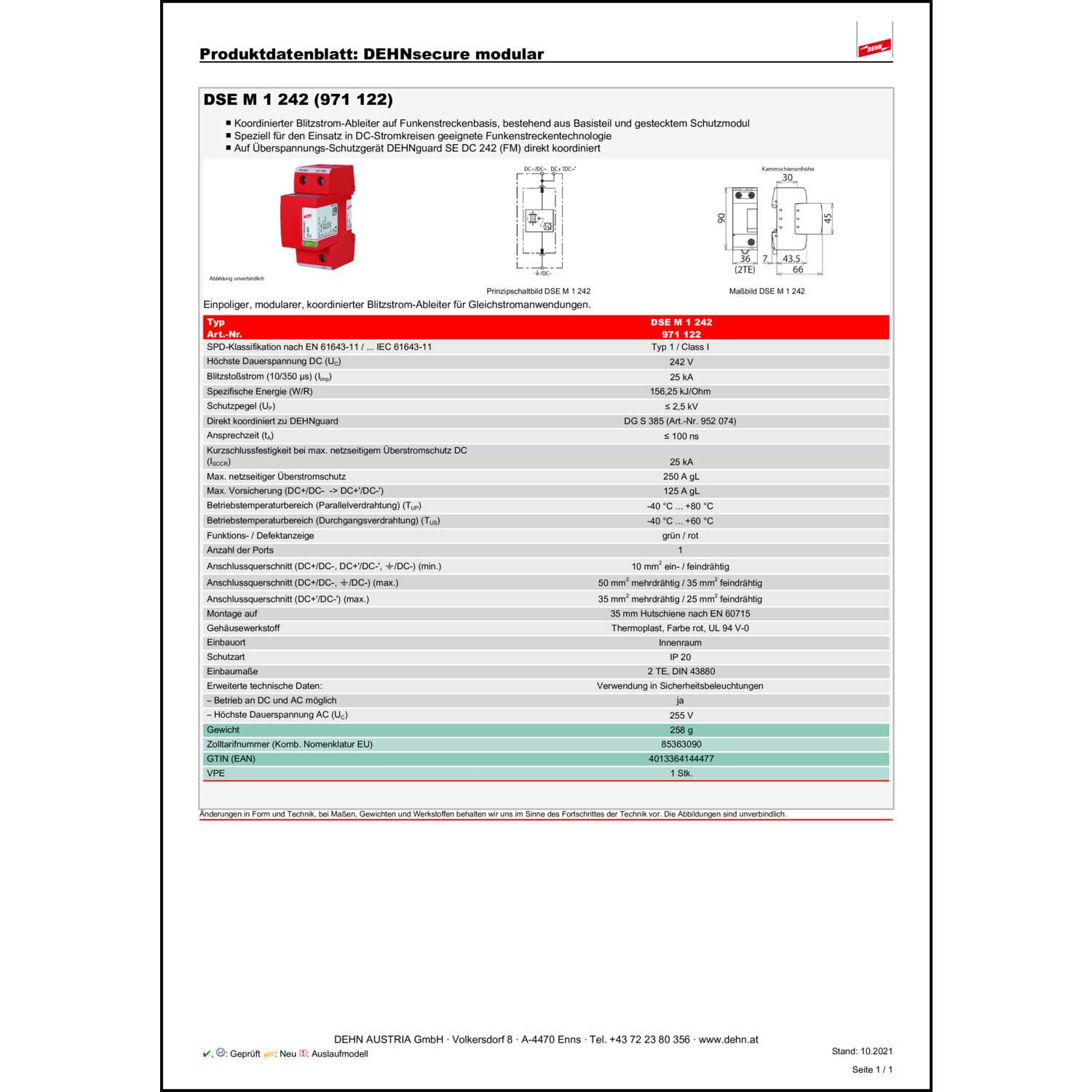

    Katalogseiten

    Produktinfos

    Schutzpegel: 2.5 kV
    Baugröße: 2 TE
    Montageart: Hutschiene TH35
    Signalisierung am Gerät: optisch
    Weitere Details
    Blitzstoßstrom (10/350): 25 kA
    Höchste Dauerspannung AC: 253 V
    Höchste Dauerspannung DC: 242 V
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
    Prüfklasse Typ 1: Ja
    Spezifische Energie (W/R): 156.25 kJ/Ohm
    Netzform DC: Ja
    Anzahl der Leiter (ohne Erde): 1
    Schutzart (IP): IP20
