  5. 961175 DEHN Koordinierter Blitzstrom- ableiter Typ 1 DEHNbloc Maxi f. IT-Syst.

961175 DEHN Koordinierter Blitzstrom- ableiter Typ 1 DEHNbloc Maxi f. IT-Syst.

21526751
4993916
1 Stk
4013364116283
DE
85363090
weitere Infos weitere Infos ausblenden
Dehn
961175
beantwortete(n) Fragen weitere Varianten

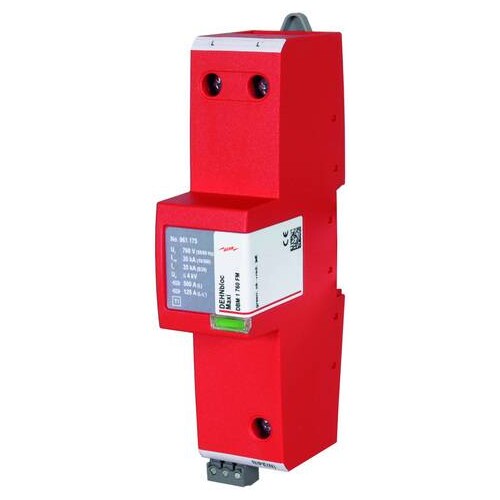

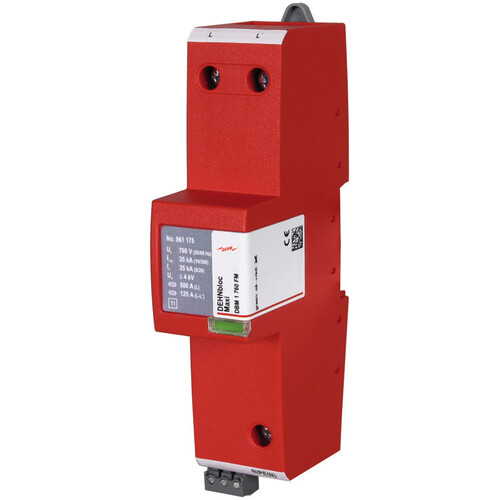

Einpoliger, koordinierter Blitzstromableiter DEHNbloc Maxi, Typ 1 nach EN 61643-11 auf Funkenstreckenbasis. Hohe Folgestromlöschfähigkeit und Folgestrombegrenzung durch RADAX-Flow-Technologie. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 1.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der DEHN Koordinierte Blitzstromableiter Typ 1 DEHNbloc Maxi (961 175) ist ein hochleistungsfähiger, einpoliger Blitzstromableiter, der gemäß EN 61643-11 entwickelt wurde. Mit einer Nennspannung von 690 V und einer maximalen Betriebsspannung von 760 V bietet dieser Blitzstromableiter eine beeindruckende Blitzimpulsstromkapazität von 25 kA. Die RADAX Flow-Technologie sorgt für eine hohe Folgestromlöschfähigkeit und -begrenzung, was ihn ideal für den Schutz von Niederspannungs-Verbraucheranlagen macht. Der DEHNbloc Maxi ist für die Montage auf Hutschienen geeignet und verfügt über eine Schutzart von IP 20, was ihn für den Innenbereich prädestiniert. Mit einem Betriebsbereich von -40 °C bis +80 °C ist er äußerst vielseitig einsetzbar und bietet zuverlässigen Schutz gegen Überspannungen, auch bei direkten Blitzeinschlägen. Er ist mit Fernmeldekontakten ausgestattet, die eine einfache Integration in bestehende Systeme ermöglichen.

Produktinfos

Nennspannung (AC): 690 V
Max. kontinuierliche Betriebsspannung (AC): 760 V
Blitzimpulsstrom (10/350 µs): 25 kA
Spezifische Energie (W/R): 156,25 kJ/Ohm
Nennableitstrom (8/20 µs): 25 kA
Schutzpegel (UP): ≤ 4 kV
Folgestromlöschfähigkeit (AC) (Ifi): 25 kArms
Folgestrombegrenzung / Selektivität: Kein Auslösen einer 32 A gG-Sicherung bis 50 kArms (prospektiv)
Reaktionszeit (tA): ≤ 100 ns
Max. Sicherung (L) bis IK = 25 kArms (ta ≤ 5 s): 250 A gG
Max. Sicherung (L) bei IK > 25 kArms: 100 A gG
Max. Sicherung (L-L'): 125 A gG
Temporäre Überspannung (TOV) (UT): 1320 V / 120 min. - Widerstandsfähigkeit
Betriebstemperaturbereich (parallele Verbindung) (TUP): -40 °C ... +80 °C
Betriebstemperaturbereich (serielle Verbindung) (TUS): -40 °C ... +60 °C
Betriebszustand / Fehleranzeige: grün / rot
Anzahl der Anschlüsse: 1
Querschnittsfläche (L, L', 9) (min.): 10 mm² solid / flexible
Querschnittsfläche (L, 9) (max.): 50 mm² stranded / 35 mm² flexible
Querschnittsfläche (L') (max.): 35 mm² stranded / 25 mm² flexible
Montageart: Hutschiene TH35 gemäß EN 60715
Gehäusematerial: Thermoplast, rot, UL 94 V-0
Installationsort: Inneninstallation
Schutzart: IP 20
Kapazität: 2 TE, DIN 43880
Zulassungen: UL, CSA
Art des Fernmeldekontakts: Wechselkontakt
Schaltvermögen (AC): 250 V / 0,5 A
Schaltvermögen (DC): 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Querschnittsfläche für Fernmeldekontakt max.: 1,5 mm² solid / flexible
Gewicht: 507 g

DBM 1 760 FM

  • Nennspannung: 690 V AC
  • Höchste Dauerspannung: 760V AC
  • Blitzstoßstrom: 25 kA
  • Funktions-/ Defektanzeige: grün/rot
  • Anzahl der Ports: 1
  • Einbauort: Innenraum
  • Schutzart: IP20
  • FM-Kontakte/Kontaktform: Wechsler
  • Schaltleistung: 250V AC
  • Gewicht: 507g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    01202019
    Preisanzeige nur nach Anmeldung
    01014763
    Preisanzeige nur nach Anmeldung

    Download

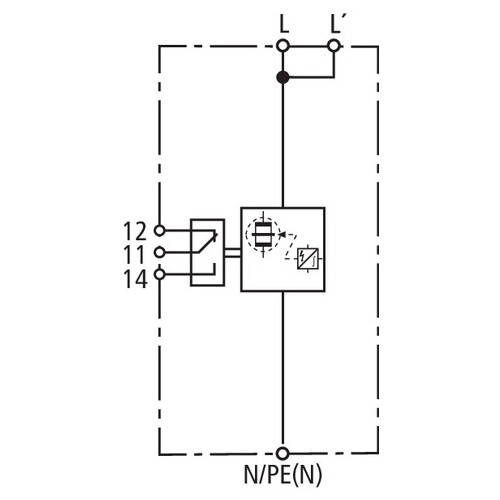

    Schaltbild

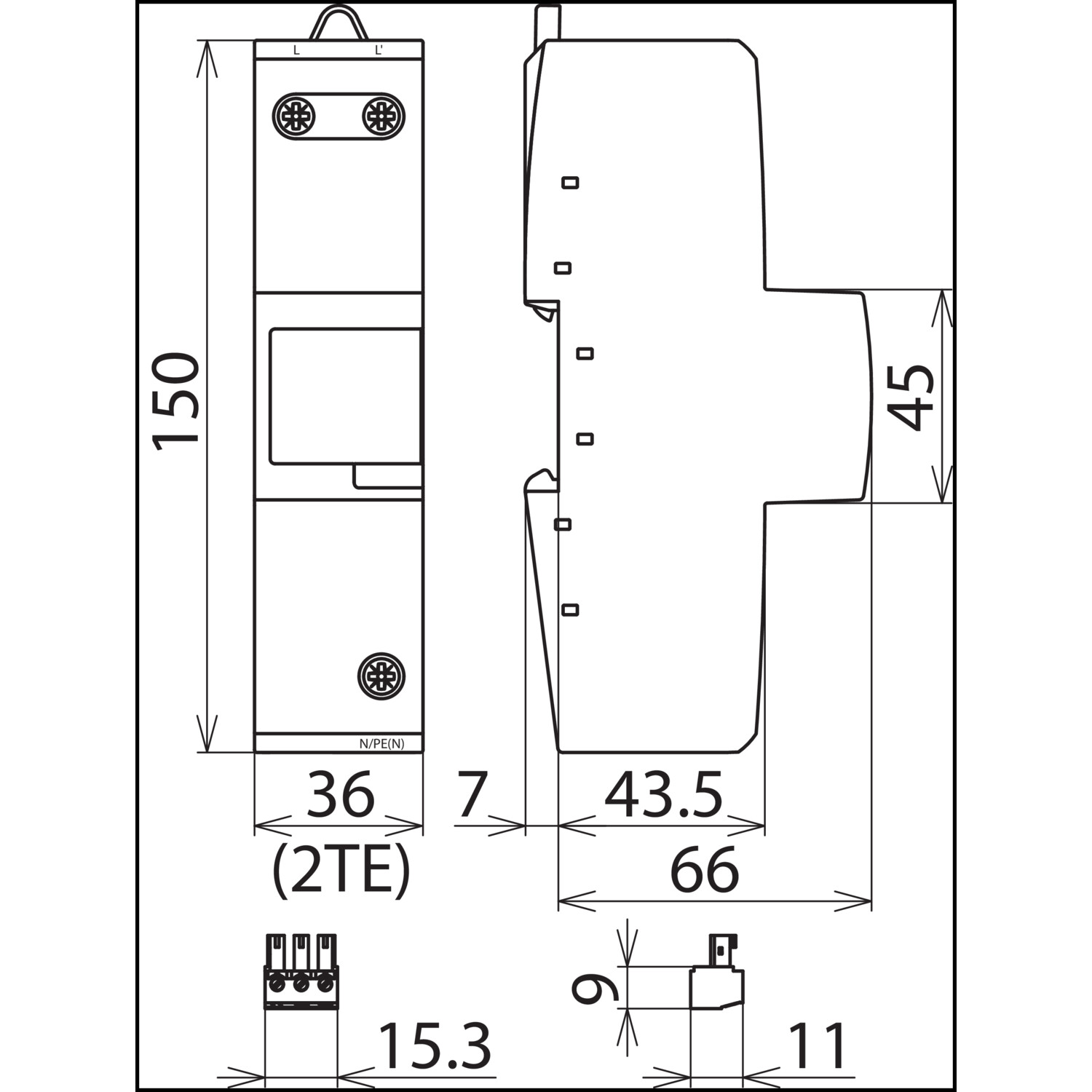

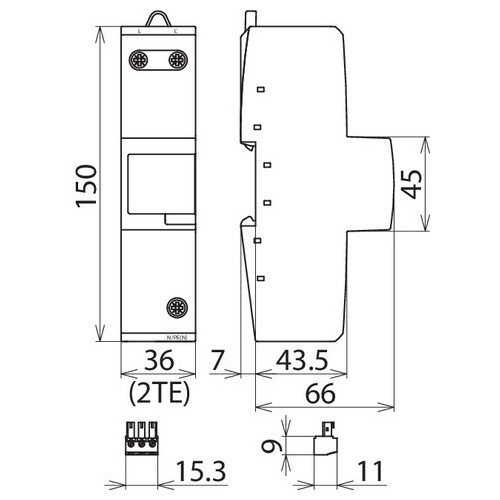

    Maßzeichnung

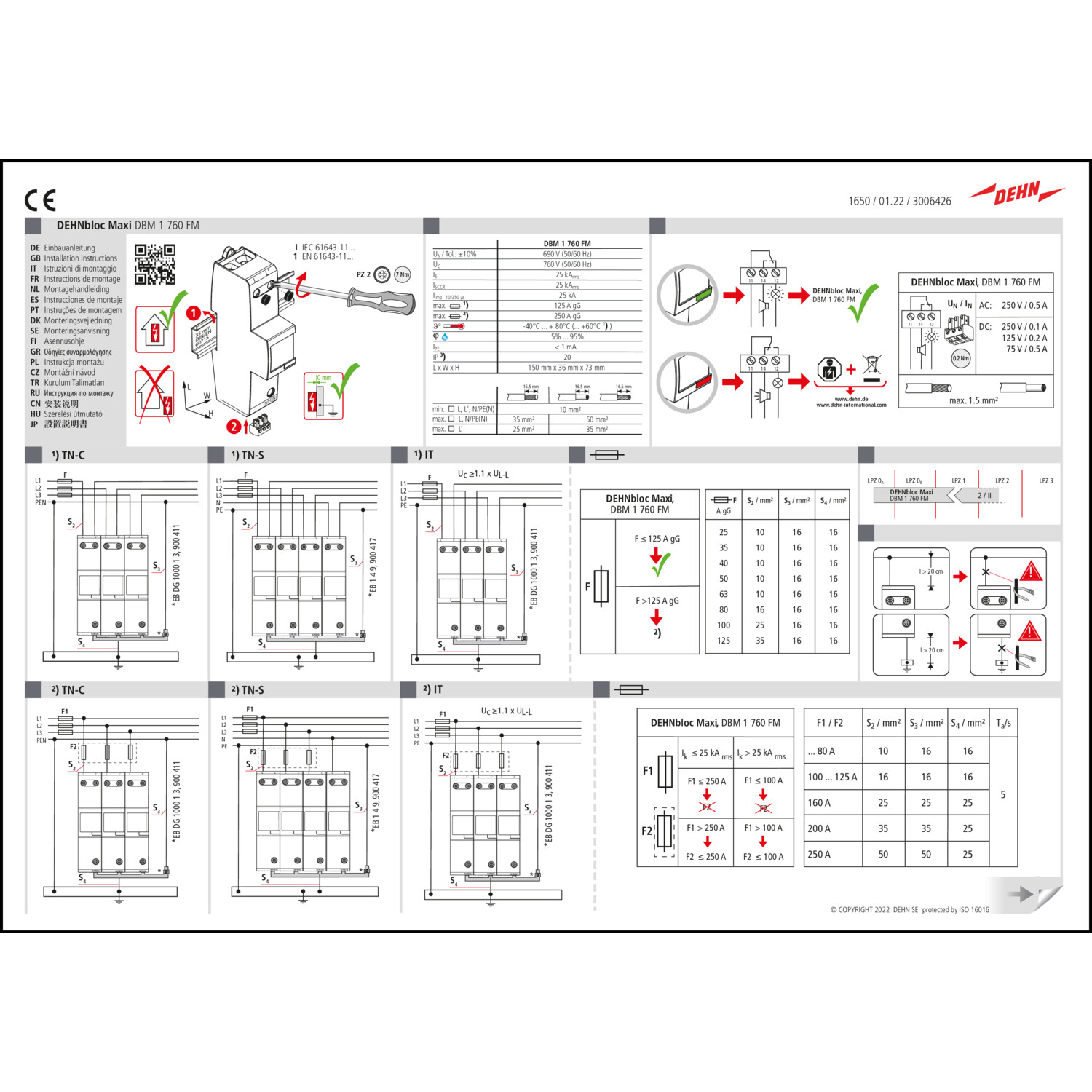

    Montageanleitung

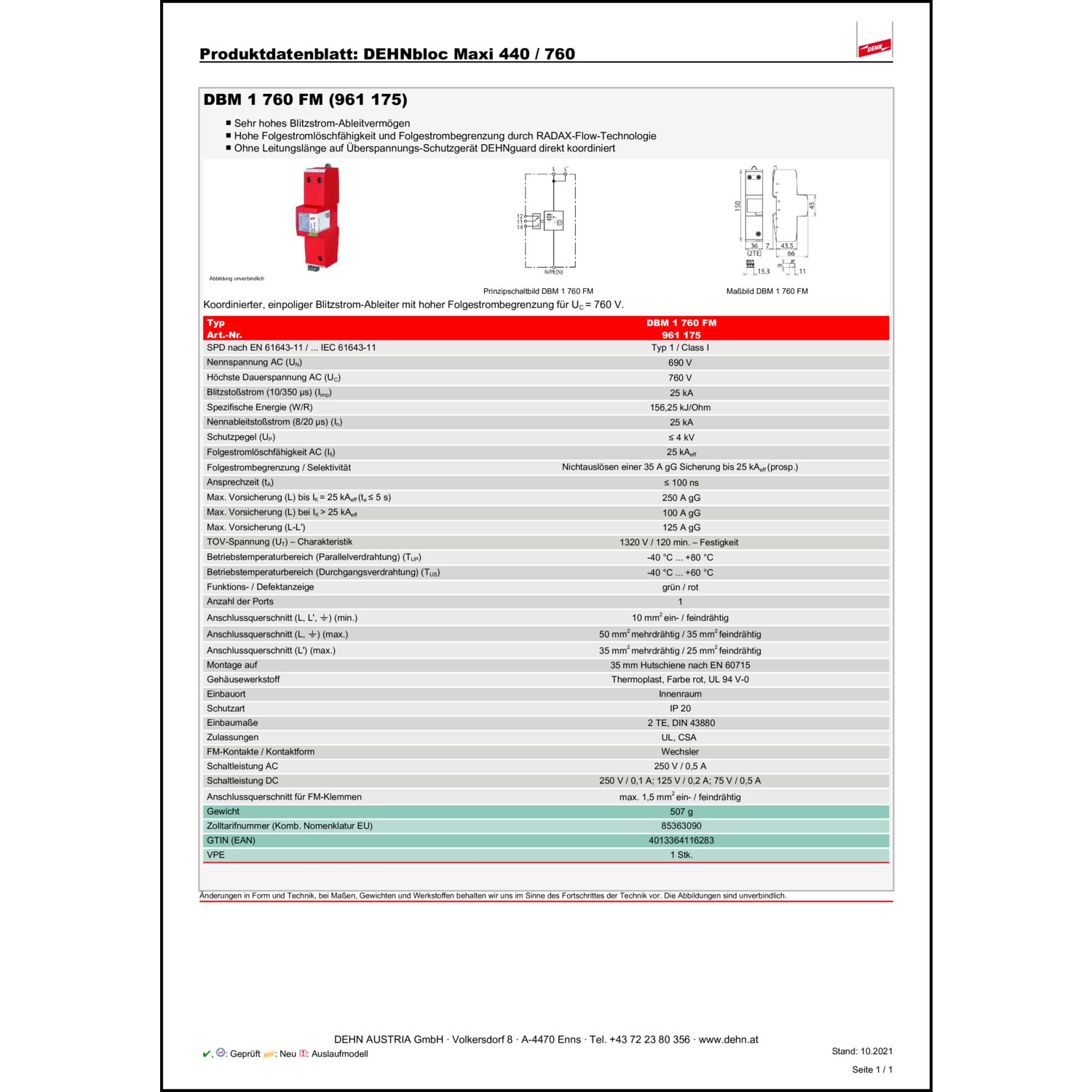

    Produktdatenblatt

    Katalogseiten

    Produktinfos

    Nennspannung AC: 690 V
    Schutzpegel: 4 kV
    Mit Fernmeldekontakt: Ja
    Baugröße: 2 TE
    Montageart: Hutschiene TH35
    Folgestromlöschfähigkeit: 25 kA
    Weitere Details
    Blitzstoßstrom (10/350): 25 kA
    Nennableitstoßstrom (8/20): 25 kA
    Höchste Dauerspannung AC: 760 V
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
    Prüfklasse Typ 1: Ja
    Spezifische Energie (W/R): 156.25 kJ/Ohm
    Netzform IT: Ja
    Netzform TN: Ja
    Netzform TN-C: Ja
    Netzform TN-S: Ja
    Netzform TT: Ja
    Netzform TN-C-S: Ja
    Anzahl der Leiter (ohne Erde): 1
    Schutzart (IP): IP20
