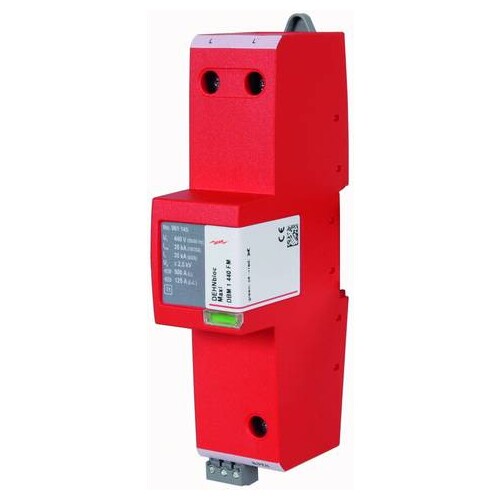

961145 Dehn Koordinierter Blitzstromableiter Typ 1

22901872
4920933
1 Stk
4013364116276
DE
85363090
weitere Infos weitere Infos ausblenden
Dehn
961145
beantwortete(n) Fragen weitere Varianten
Einpoliger, koordinierter Blitzstromableiter DEHNbloc Maxi, Typ 1 nach EN 61643-11 auf Funkenstreckenbasis. Hohe Folgestromlöschfähigkeit und Folgestrombegrenzung durch RADAX-Flow-Technologie. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 1.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der DEHN Koordinierte Blitzstromableiter Typ 1 (961145) ist ein hochleistungsfähiger einpoliger Blitzstromableiter, der gemäß EN 61643-11 entwickelt wurde. Mit einer Nennspannung von 400 V und einer maximalen Betriebsspannung von 440 V bietet er eine hervorragende Blitzstromimpulsfähigkeit von bis zu 35 kA. Dank der RADAX Flow-Technologie gewährleistet er eine hohe Folgestromlöschfähigkeit und -begrenzung, was ihn ideal für den Einsatz in Niederspannungs-Verbraucheranlagen macht. Die schnelle Reaktionszeit von ≤ 100 ns und der Schutzpegel von ≤ 2,5 kV bieten zusätzlichen Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Mit einem robusten Gehäuse und einer Schutzart von IP 20 ist dieser Blitzstromableiter für die Inneninstallation konzipiert und eignet sich hervorragend für den Einsatz in Schaltanlagen mit hohen Kurzschlussströmen. Der DEHN 961145 ist die ideale Wahl für zuverlässigen Blitzschutz in anspruchsvollen Anwendungen.

Produktinfos

Nennspannung (a.c.): 400 V
Max. Betriebsspannung (a.c.): 440 V
Blitzstromimpuls (10/350 µs): 35 kA
Spezifische Energie (W/R): 306,25 kJ/Ohm
Nennableitstrom (8/20 µs): 35 kA
Schutzpegel (UP): ≤ 2,5 kV
Folgestromlöschfähigkeit (a.c.): 50 kArms
Folgestrombegrenzung / Selektivität: keine Auslösung einer 32 A gG-Sicherung bis 50 kArms (prosp.)
Reaktionszeit (tA): ≤ 100 ns
Max. Sicherung (L) bis IK = 50 kArms (ta ≤ 0,2 s): 500 A gG
Max. Sicherung (L) bis IK = 50 kArms (ta ≤ 5 s): 250 A gG
Max. Sicherung (L-L'): 125 A gG
Temporäre Überspannung (TOV) (UT): 760 V / 120 min. – beständig
Betriebstemperaturbereich (parallel) (TUP): -40 °C ... +80 °C
Betriebstemperaturbereich (serie) (TUS): -40 °C ... +60 °C
Betriebszustand / Fehleranzeige: grün / rot
Anzahl der Anschlüsse: 1
Querschnittsfläche (L, L', N/PEN) (min.): 10 mm² fest / flexibel
Querschnittsfläche (L, N/PEN) (max.): 50 mm² litzen / 35 mm² flexibel
Querschnittsfläche (L') (max.): 35 mm² litzen / 25 mm² flexibel
Montageart: Hutschiene TH35 gemäß EN 60715
Gehäusematerial: thermoplastisch, rot, UL 94 V-0
Installationsort: Inneninstallation
Schutzart: IP 20
Kapazität: 2 TE
Zulassungen: UL, CSA
Fernmeldekontakt: Wechslerkontakt
Schaltvermögen (a.c.): 250 V / 0,5 A
Schaltvermögen (d.c.): 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Querschnittsfläche für Fernmeldekontakte (max.): 1,5 mm² fest / flexibel
Gewicht: 520 g

DBM 1 440 FM

  • Höchste Dauerspannung: 440V AC
  • Nennspannung: 440V AC
  • Blitzstoßstrom: 35 kA
  • Funktions-/Defektanzeige: grün/rot
  • Anzahl der Ports: 1
  • Schutzart: IP20
  • Einbauort: Innenraum
  • Gewicht: 520g
  • Gehäusewerkstoff: Thermoplast
  • Farbe: rot
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    22901228
    Preisanzeige nur nach Anmeldung

    Download


    Schaltbild

    Maßzeichnung

    Montageanleitung

    Produktdatenblatt

    Katalogseiten

    Produktinfos

    Nennspannung AC: 400 V
    Schutzpegel: 2.5 kV
    Mit Fernmeldekontakt: Ja
    Baugröße: 2 TE
    Montageart: Hutschiene TH35
    Folgestromlöschfähigkeit: 50 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Blitzstoßstrom (10/350): 35 kA
    Nennableitstoßstrom (8/20): 35 kA
    Höchste Dauerspannung AC: 440 V
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
    Prüfklasse Typ 1: Ja
    Spezifische Energie (W/R): 306.25 kJ/Ohm
    Netzform IT: Ja
    Netzform TN: Ja
    Netzform TN-C: Ja
    Netzform TN-S: Ja
    Netzform TT: Ja
    Netzform TN-C-S: Ja
    Anzahl der Leiter (ohne Erde): 1
    Schutzart (IP): IP20
