961130 Dehn Koordinierter Blitzstromableiter Typ 1

22901851
5855008
1 Stk
4013364118638
DE
85363090
961130
beantwortete(n) Fragen weitere Varianten

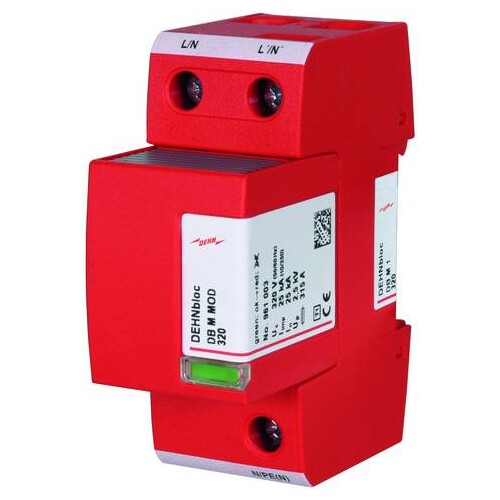

Einpoliger, koordinierter Blitzstromableiter DEHNbloc modular, Typ 1 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gestecktem Schutzmodul. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 1.
Anmerkungen zur LIMMERT-KI

Der DEHN Koordinierte Blitzstromableiter Typ 1 (961130) ist ein einpoliger, modularer Blitzstromableiter, der gemäß EN 61643-11 entwickelt wurde. Er bietet einen zuverlässigen Schutz für Niederspannungs-Verbraucheranlagen gegen Überspannungen, selbst bei direkten Blitzeinschlägen. Mit einer Nennspannung von 277 V und einer Blitzstoßstromkapazität von 25 kA gewährleistet er höchste Anlagenverfügbarkeit durch die RADAX-Flow-Folgestrombegrenzung. Der Blitzstromableiter ist für die Montage auf Hutschienen (TH35) konzipiert und hat eine Schutzart von IP 20, was ihn ideal für den Innenbereich macht. Mit einem Betriebstemperaturbereich von -40 °C bis +80 °C ist er für verschiedene Umgebungsbedingungen geeignet. Der DEHN Typ 1 ist eine optimale Lösung für den Einsatz in Blitz-Schutzzonen-Konzepten.

Produktinfos

Nennspannung (AC): 277 V
Max. Dauerbetriebs-Spannung (AC): 320 V
Blitzstoßstrom (10/350 µs): 25 kA
Spannungsschutzpegel (UP): ≤ 2,5 kV
Folgestromlöschfähigkeit (AC): 50 kArms
Reaktionszeit (tA): ≤ 100 ns
Max. Absicherung (L) bis IK = 50 kArms (ta ≤ 0,2 s): 315 A gG
Max. Absicherung (L) bis IK = 50 kArms (ta ≤ 5 s): 315 A gG
Max. Absicherung (L) für IK > 50 kArms: 200 A gG
Max. Absicherung (L-L'): 125 A gG
Betriebstemperaturbereich (parallel): -40 °C ... +80 °C
Betriebstemperaturbereich (seriell): -40 °C ... +60 °C
Anzahl der Anschlüsse: 1
Querschnittsbereich (min.): 10 mm² (massiv/flexibel)
Querschnittsbereich (max.): 50 mm² (litzen) / 35 mm² (flexibel)
Montageart: Hutschiene TH35
Gehäusematerial: Thermoplast, rot, UL 94 V-0
Einsatzort: Inneninstallation
Schutzart: IP 20
Gewicht: 325 g

DEHNbloc modular

  • Höchste Dauerspannung: 320V AC
  • Nennspannung: 277V AC
  • Blitzstoßstrom: 25 kA
  • Funktions-/Defektanzeige: grün/rot
  • Anzahl der Ports: 1
  • Schutzart: IP20
  • Einbauort: Innenraum
  • Gewicht: 325g
  • Gehäusewerkstoff: Thermoplast
  • Farbe: rot
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Nennspannung AC: 277 V
    Schutzpegel: 2.5 kV
    Baugröße: 2 TE
    Montageart: Hutschiene TH35
    Folgestromlöschfähigkeit: 50 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Blitzstoßstrom (10/350): 25 kA
    Höchste Dauerspannung AC: 320 V
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
    Prüfklasse Typ 1: Ja
    Spezifische Energie (W/R): 156.25 kJ/Ohm
    Netzform TN: Ja
    Netzform TN-C: Ja
    Netzform TN-S: Ja
    Netzform TT: Ja
    Netzform TN-C-S: Ja
    Anzahl der Leiter (ohne Erde): 1
    Schutzart (IP): IP20
