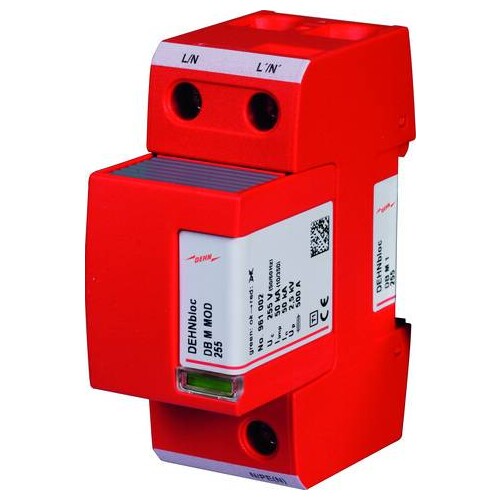

961120 DEHN Überspannungsableiter Typ 1 DB M 1 255 1-pol. 2TE Dehnbloc

20242383
4991217
1 Stk
4013364118614
DE
85363090
961120
beantwortete(n) Fragen weitere Varianten

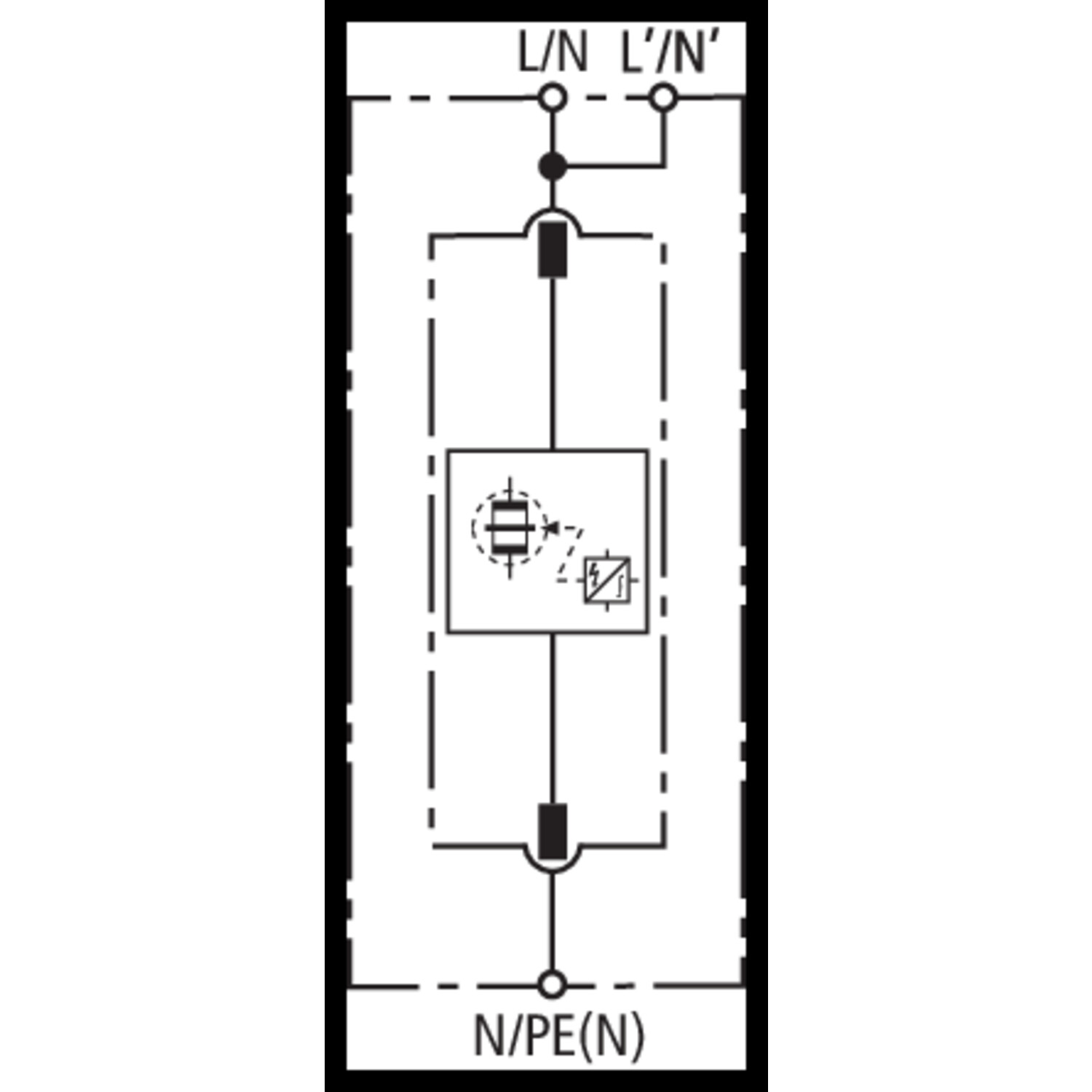

Einpoliger, koordinierter Blitzstromableiter DEHNbloc modular, Typ 1 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gestecktem Schutzmodul. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 1.
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter Typ 1 DB M 1 255 ist ein einpoliger, koordinierter Blitzstromableiter, der gemäß EN 61643-11 entwickelt wurde. Mit einer Nennspannung von 230 V und einer maximalen Dauerbetriebs-Spannung von 255 V bietet dieses Gerät zuverlässigen Schutz für Niederspannungs-Verbraucheranlagen. Es verfügt über eine beeindruckende Blitzimpulsstromkapazität von 50 kA und einen Spannungsschutzpegel von ≤ 2,5 kV. Die Folgestromlöschfähigkeit von 50 kArms sorgt für höchste Sicherheit, während die kompakte Baugröße von 2 TE eine einfache Montage auf Hutschienen ermöglicht. Mit einem Betriebstemperaturbereich von -40 °C bis +80 °C ist der DB M 1 255 für eine Vielzahl von Anwendungen geeignet. Vertrauen Sie auf DEHN für erstklassige Überspannungsschutzlösungen.

Produktinfos

Nennspannung (AC): 230 V (50/60 Hz)
Max. Dauerbetriebs-Spannung (AC): 255 V (50/60 Hz)
Blitzimpulsstrom (10/350 µs): 50 kA
Spannungsschutzpegel (UP): ≤ 2,5 kV
Folgestromlöschfähigkeit (AC) (Ifi): 50 kArms
Reaktionszeit (tA): ≤ 100 ns
Max. Sicherung (L) bis IK = 50 kArms (ta ≤ 0,2 s): 500 A gG
Max. Sicherung (L) bis IK = 50 kArms (ta ≤ 5 s): 315 A gG
Betriebstemperaturbereich (parallel) (TUP): -40 °C ... +80 °C
Betriebstemperaturbereich (in Serie) (TUS): -40 °C ... +60 °C
Anzahl der Anschlüsse: 1
Querschnittsbereich (min.): 10 mm² (solid/flexible)
Querschnittsbereich (max.): 50 mm² (stranded) / 35 mm² (flexible)
Montageart: Hutschiene TH35
Gehäusematerial: Thermoplast, rot, UL 94 V-0
Schutzart: IP 20
Gewicht: 340 g
Zulassungen: VDE, KEMA, UL

DEHNbloc modular

  • Höchste Dauerspannung AC: 255V
  • Blitzstoßstrom: 50 kA
  • Funktions-/Defektanzeige: grün/rot
  • Anzahl der Ports: 1
  • Gehäusewerkstoff: Thermoplast
  • Farbe: rot
  • Schutzart: IP20
  • Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen
  • Gewicht: 340 g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Schutzpegel: 2.5 kV
    Baugröße: 2 TE
    Montageart: Hutschiene TH35
    Folgestromlöschfähigkeit: 50 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Blitzstoßstrom (10/350): 50 kA
    Höchste Dauerspannung AC: 255 V
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
    Prüfklasse Typ 1: Ja
    Spezifische Energie (W/R): 625 kJ/Ohm
    Netzform TN: Ja
    Netzform TN-C: Ja
    Netzform TN-S: Ja
    Netzform TT: Ja
    Netzform TN-C-S: Ja
    Anzahl der Leiter (ohne Erde): 1
    Schutzart (IP): IP20
