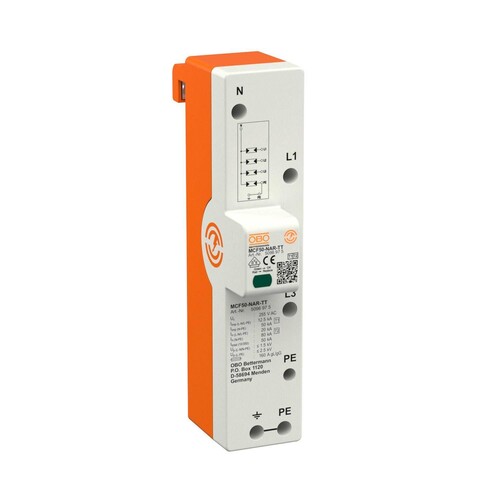

5096975 Obo MCF50- NAR- TT LightningController Rail dreipolig mit

32950583
1835739
1 Stk
4012196608782
4012196608997
4012197255152
4012197255169
HU
85363090
Obo
5096975
beantwortete(n) Fragen weitere Varianten
Kombiableiter Typ 1+2 zur Montage auf 40-mm-Sammelschienen, für TN-S- und TT-Systeme, , , ¿ Schutzpegel ¿1,5 kV zum Schutz der Endgeräte ¿ Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305), , ¿ Blitzstromableitvermögen bis 50 kA (10/350) 3+NPE ¿ Erfüllt die Anforderungen der VDE 0100-534 (IEC 60364-5-53), , ¿ Folgestromlöschend bis 50 kA und max. Vorsicherung bis 160 A gL/gG ¿ Funkenstrecken zum Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100, , , Anwendung: Gebäude mit Blitzschutz oder Freileitungseinspeisung.
Anmerkungen zur LIMMERT-KI

Der Obo MCF50-NAR-TT Lightning Controller Rail ist ein hochentwickelter Kombiableiter vom Typ 1+2, der für die Montage auf 40-mm-Sammelschienen in TN- und TT-Systemen konzipiert ist. Mit einer Nennspannung von 230 V und einem Schutzpegel von weniger als 1,5 kV schützt er effektiv Ihre Endgeräte vor Überspannungen. Das Gerät bietet ein Blitzstromableitvermögen von bis zu 75 kA für 3-polige und 100 kA für 3+NPE Anwendungen. Es erfüllt die Anforderungen der VDE 0100-534 und bietet eine hohe Folgestromlöschfähigkeit bis zu 50 kA, was es ideal für den Einsatz in Gebäuden mit Blitzschutz oder Freileitungseinspeisung macht. Darüber hinaus ist es für Betriebstemperaturen von -40 bis +80 °C geeignet und hat eine Schutzart von IP20. Der MCF50-NAR-TT ist somit eine zuverlässige Wahl für moderne Blitzschutzsysteme.

Produktinfos

Typ: MCF50-NAR-TT
Nennspannung AC: 230 V
Höchste Dauerspannung AC: 255 V
Schutzpegel: 1,5 kV
Blitzstromableitvermögen (10/350) 3-polig: 75 kA
Blitzstromableitvermögen (10/350) 3+NPE: 100 kA
Folgestromlöschend: bis 50 kA
Max. Vorsicherung: 315 A gL/gG
Betriebstemperaturbereich: -40 bis +80 °C
Schutzart: IP20
Leiterquerschnitt flexibel (feindrähtig): 10 - 35 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig): 10 - 35 mm²
Montageart: Sammelschiene
Anwendung: Gebäude mit Blitzschutz oder Freileitungseinspeisung

LightningController

  • Schutzpegel ≤1,5 kV zum Schutz der Endgeräte
  • Folgestromlöschend bis 50 kA und max. Vorsicherung bis 160 A gL/gG
  • Funkenstrecken zum Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100
  • Höchste Dauerspannung AC: 255V
  • Schutzart: IP20

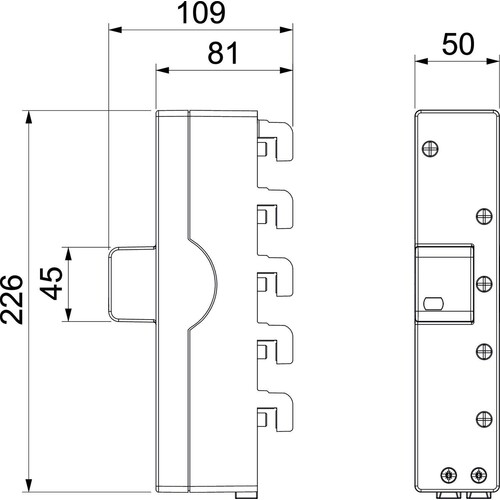

  • Abmessungen: B 50 x H 109 x T 226 mm
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Schutzpegel: 1.5 kV
    Mit Fernmeldekontakt: sonstige
    Baugröße: sonstige
    Montageart: Sammelschiene
    Folgestromlöschfähigkeit: 0.1 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Blitzstoßstrom (10/350): 12.5 kA
    Nennableitstoßstrom (8/20): 20 kA
    Höchste Dauerspannung AC: 255 V
    Höchste Dauerspannung DC: 230 V
    Schutzpegel L-N: 1.5 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): Sammelschiene mm²
    Prüfklasse Typ 1: Typ 1 und 2
    Schutzpegel (DC+ - DC-): 1.5 kV
    Spezifische Energie (W/R): 0.1 kJ/Ohm
    Netzform DC: Nein
    Netzform IT: Nein
    Netzform TN: Ja
    Netzform TN-C: Nein
    Netzform TN-S: Ja
    Netzform TT: Ja
    Netzform sonstige: Nein
    Netzform TN-C-S: Ja
    Schutzart (IP): IP20
