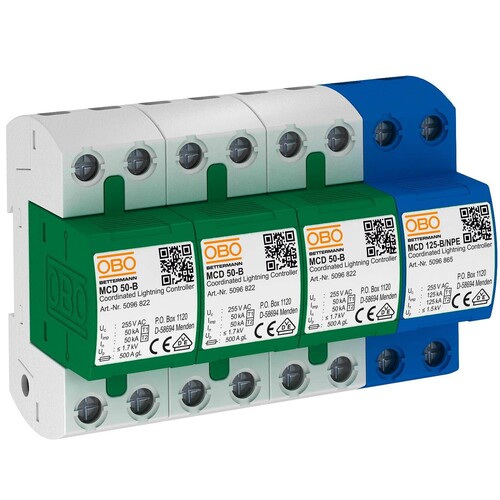

5096879 OBO MCD 50-B 3+1 CoordinatedLightningController Set für T

20987128
4811386
1 Stk
4012195077091
4012195154969
4012195154976
4012196902675
HU
85363030
Obo
5096879
beantwortete(n) Fragen weitere Varianten
Kombiableiter Typ 1+2 , 4-polig, zum Einsatz in TT- und TN-S-Netzen., , , Komplett vorkonfektioniert und anschlussfertig bestehend aus: 3 x MCD 50-B: Koordinierter Blitzstromableiter Typ 1+2 nach EN 61643-11 und , , 1 x MCD 125-B/NPE: Koordinierte N-PE-Funkenstrecke Typ 1+2 nach EN 61643-11. Für Schnittstelle 0 auf 2 (LPZ) gemäß Blitzschutzzonen-Konzept nach IEC 61312-1 bzw. VDE 0185-305. ¿ Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) ¿ Blitzstromableitvermögen 50 kA (10/350) pro Pol und bis zu 125 kA (10/350) gesamt, , ¿ Schutzpegel 1,7 kV, ermöglicht den Geräteschutz, , ¿ Kurzschlussfestigkeit 10 kA, Ableitervorsicherung bis 500 A gL/gG ¿ zum Einsatz im Vorzählerbereich geeignet gemäß der VDE-AR-N 4100, , ¿ Gekapselte, nicht ausblasende Funkenstrecke Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
Anmerkungen zur LIMMERT-KI

Der OBO MCD 50-B 3+1 Koordinierte Blitzstromableiter ist ein hochentwickeltes Schutzgerät, das für den Einsatz in TT- und TN-S-Netzen konzipiert wurde. Dieses vorkonfektionierte Set besteht aus drei MCD 50-B Blitzstromableitern und einer N-PE-Funkenstrecke, die gemäß EN 61643-11 zertifiziert sind. Mit einem Blitzstromableitvermögen von 50 kA pro Pol und einer Gesamtfähigkeit von bis zu 125 kA bietet dieser Kombiableiter einen hervorragenden Schutz gegen Überspannungen. Der Schutzpegel von weniger als 1,7 kV gewährleistet die Sicherheit der angeschlossenen Geräte. Die robuste Bauweise mit einer Kurzschlussfestigkeit von 10 kA und einer maximalen Betriebstemperatur von 85 °C macht ihn ideal für Industrieanlagen und Gebäude mit externem Blitzschutz. Die Montage erfolgt einfach auf einer Hutschiene, und die Schutzart IP20 sorgt für einen sicheren Betrieb in geschützten Umgebungen.

Produktinfos

Typ: Kombiableiter Typ 1+2, 4-polig
Blitzstromableitvermögen pro Pol: 50 kA (10/350)
Gesamt Blitzstromableitvermögen: 125 kA (10/350)
Schutzpegel: <1,7 kV
Kurzschlussfestigkeit: 10 kA
Ableitervorsicherung: bis 500 A gL/gG
Betriebstemperatur max.: 85 °C
Betriebstemperatur min.: -40 °C
Höchste Dauerspannung (L-N): 255 V
Höchste Dauerspannung (N-PE): 255 V
Leiterquerschnitt starr (max.): 50 mm²
Leiterquerschnitt starr (min.): 10 mm²
Montageart: Hutschiene 35 mm
Polzahl: 4
Prüfklasse: Typ 1 und 2
Schutzart: IP20
Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Schutzpegel: 1.7 kV
    Mit Fernmeldekontakt: Nein
    Baugröße: 8 TE
    Montageart: Hutschiene TH35
    Folgestromlöschfähigkeit: 0.1 kA
    Signalisierung am Gerät: ohne
    Weitere Details
    Blitzstoßstrom (10/350): 50 kA
    Nennableitstoßstrom (8/20): 50 kA
    Höchste Dauerspannung AC: 255 V
    Schutzpegel L-N: 1.7 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²
    Ausblasend: Nein
    Prüfklasse Typ 1: Ja
    Netzform DC: Nein
    Netzform IT: Nein
    Netzform TN: Ja
    Netzform TN-C: Nein
    Netzform TN-S: Ja
    Netzform TT: Ja
    Netzform sonstige: Nein
    Netzform TN-C-S: Ja
    Schutzart (IP): IP20
