2905419 Phoenix Kombiableiter Typ 1/2

29266840
3756387
1 Stk
DE
85363010

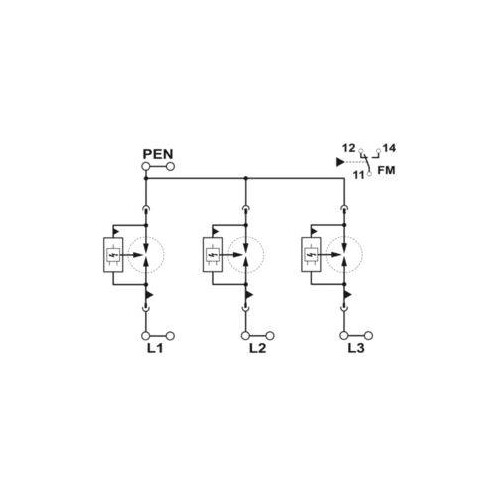

Steckbarer Blitzstromableiter, gem. Typ 1 / Class I, für 3-phasige Stromversorgungsnetze, mit kombiniert verlegtem PE und N in einem Leiter (L1, L2, L3, PEN).
Anmerkungen zur LIMMERT-KI

Der Phoenix Kombiableiter Typ 1/2 ist ein steckbarer Blitzstromableiter, der gemäß Typ 1/Class I für 3-phasige Stromversorgungsnetze konzipiert ist. Er bietet eine hohe kontinuierliche Betriebsspannung von 350 V AC und ist ideal für den Einsatz in Bereichen mit hohen Spannungsfluktuationen. Mit einem niedrigen Schutzpegel von 1,5 kV und einer Nennentladestromkapazität von bis zu 25 kA schützt er zuverlässig vor Überspannungen. Der Kombiableiter ist einfach zu installieren und bietet eine optische Statusanzeige sowie einen mechanischen Fernanzeige-Kontakt. Er ist für den Betrieb in einem Temperaturbereich von -40 °C bis 80 °C geeignet und erfüllt die Anforderungen der IEC 61643-11. Mit einem kompakten Design und einer Montage auf DIN-Schienen ist er eine ausgezeichnete Wahl für moderne elektrische Installationen.

Produktinfos

Höhe: 95,2 mm
Breite: 106,8 mm
Tiefe: 74,5 mm
Schutzart: IP20
Betriebstemperatur: -40 °C ... 80 °C
Lagertemperatur: -40 °C ... 80 °C
Höhe über NN: ≤ 2000 m
Erlaubte Luftfeuchtigkeit: 5 % ... 95 %
Schock (Betrieb): 30g (halb sinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb): 5g (5 - 500 Hz/2.5 h/X, Y, Z)
Nennspannung U N: 240/415 V AC (TN-C)
Nennfrequenz f N: 50 Hz (60 Hz)
Maximale Dauerbetriebsspannung U (L-PEN) C: 350 V AC
Nennentladestrom I (8/20) µs (L-PEN) n: 25 kA
Maximaler Entladestrom I (8/20) µs (L-PEN) max: 50 kA
Impulse Entladestrom (10/350) µs (L-PEN), Ladung: 12,5 As
Betriebsart: L-PEN
Anzahl der Ports: Einer
Montageart: DIN-Schiene: 35 mm
Farbe: hellgrau RAL 7035
Gehäusematerial: PA 6.6-FR 20% GF
Verschmutzungsgrad: 2
Entflammbarkeitsklasse nach UL 94: V-0
Typ: DIN-Schienenmodul, zweigeteilt, teilbar
Anzahl der Positionen: 3

Kombiableiter Typ 1+2

  • Maße: B 106,8 x H 95,2 x T 74,5 mm
  • Schutzart: IP20
  • Umgebungstemperatur (Betrieb/Lagerung/Transport): -40°C…80°C
  • Farbe: lichtgrau, verkehrsgrau
  • Montageart: Tragschiene 35mm
  • Brennbarkeitsklasse nach UL 94: V-0
  • Polzahl: 3
  • Meldung Überspannungsschutz defekt: optisch, Fernmeldekontakt
  • Nennspannung: 240/415V AC
  • Nennfrequenz: 50Hz
  • Schaltfunktion: Wechsler
  • Anschlussart: Steck-/Schraubanschluss über COMBICON
  • Schraubgewinde: M5
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Nennspannung AC: 240 V
    Schutzpegel: 1.5 kV
    Mit Fernmeldekontakt: Ja
    Baugröße: sonstige
    Montageart: sonstige
    Folgestromlöschfähigkeit: 50 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Blitzstoßstrom (10/350): 25 kA
    Nennableitstoßstrom (8/20): 25 kA
    Höchste Dauerspannung AC: 350 V
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
    Ausblasend: Nein
    Prüfklasse Typ 1: Ja
    Netzform DC: Nein
