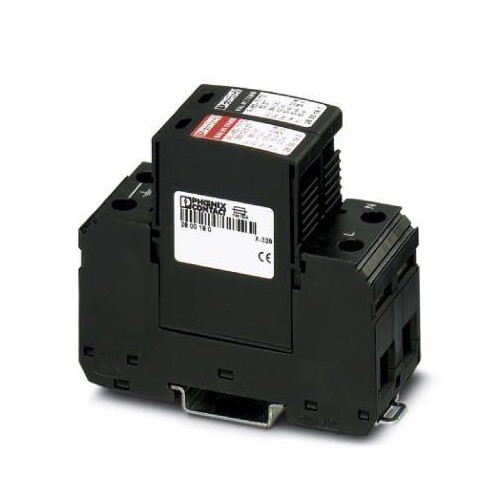

2800187 Phoenix Blitzstrom / Überspannungsableiter Typ 1/2

28796636
1801798
1 Stk
DE
85363030

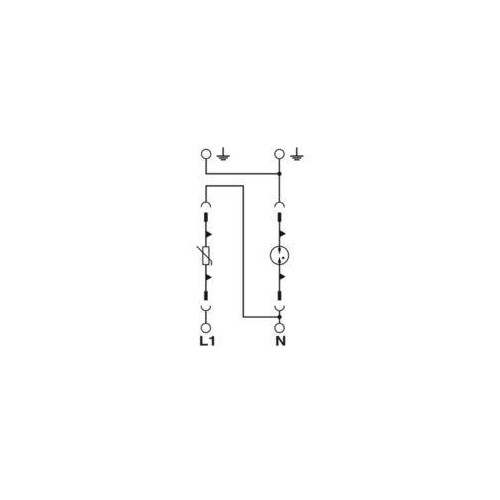

Universeller steckbarer Blitzstrom- / Überspannungsableiter auf Varistorbasis für 1-phasige Stromversorgungsnetze mit separatem N und PE (3-Leitersystem: L1, N, PE).
Anmerkungen zur LIMMERT-KI

Der Phoenix Blitzstrom- / Überspannungsableiter Typ 1/2 (2800187) ist ein universeller, steckbarer Varistor-basierter Schutz für 1-phasige Stromversorgungsnetze mit separatem Neutralleiter (N) und Schutzleiter (PE). Mit kompakten Abmessungen von 89,8 mm Höhe, 35,6 mm Breite und 77,5 mm Tiefe (inkl. DIN-Schiene) bietet er eine hohe Schutzart von IP20. Der Betrieb ist bei Temperaturen von -40 °C bis 80 °C möglich, und der Überspannungsableiter ist für eine maximale Dauerbetriebs- spannung von 335 V AC ausgelegt. Zudem verfügt er über eine thermische Trennvorrichtung für jeden einzelnen Stecker, was die Sicherheit erhöht. Die Montage erfolgt einfach auf einer DIN-Schiene, und das Gerät ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Mit einem Nennentladungsstrom von bis zu 12,5 kA ist dieser Überspannungsableiter ideal für den Schutz von elektrischen Anlagen gegen Blitz- und Überspannungsschäden.

Produktinfos

Höhe: 89,8 mm
Breite: 35,6 mm
Tiefe: 77,5 mm (inkl. DIN-Schiene 7,5 mm)
Schutzart: IP20
Betriebstemperatur: -40 °C ... 80 °C
Lagertemperatur: -40 °C ... 80 °C
Höhe über NN: ≤ 2000 m
Erlaubte Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Schock (Betrieb): 30 g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb): 7,5 g (10 ... 500 Hz / 2,5 h / X, Y, Z)
Nennspannung U N: 240 V AC
Nennfrequenz f N: 50 Hz (60 Hz)
Maximale Dauerbetriebs- spannung U (L-N) C: 335 V AC
Maximale Dauerbetriebs- spannung U (N-PE) C: 264 V AC
Nennentladungsstrom I (8/20) µs (L-N) n: 12,5 kA
Nennentladungsstrom I (8/20) µs (L-PE) n: 12,5 kA
Nennentladungsstrom I (8/20) µs (N-PE) n: 50 kA
Maximaler Entladungsstrom I (8/20) µs max: 50 kA
Verbindungsmethode: Schraubanschluss
Schraubengewinde: M5
Anzugsmoment: 3 Nm (1,5 mm² ... 16 mm²) / 4,5 Nm (25 mm² ... 35 mm²)

Blitzstrom/- Überspannungsableiter

  • Maße: B 35,6 x H 89,8 x T 77,5 mm
  • Schutzart: IP20
  • Umgebungstemperatur (Betrieb/Lagerung/Transport): -40°C…80°C
  • Farbe: tiefschwarz
  • Brennbarkeitsklasse nach UL 94: V-0
  • Bauform: Tragschienenmodul zweiteilig steckbar
  • Meldung Überspannungsschutz defekt: optisch
  • Montageart: Tragschiene 35mm
  • Anschlussart: Schraubanschluss
  • Schraubengewinde: M5
  • Nennspannung: 240V AC
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Schutzpegel: 1.7 kV
    Mit Fernmeldekontakt: Nein
    Baugröße: sonstige
    Montageart: sonstige
    Folgestromlöschfähigkeit: 0.1 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Blitzstoßstrom (10/350): 12.5 kA
    Nennableitstoßstrom (8/20): 12.5 kA
    Höchste Dauerspannung AC: 335 V
    Schutzpegel L-N: 1.2 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
    Ausblasend: Nein
    Prüfklasse Typ 1: Ja
    Netzform DC: Nein
