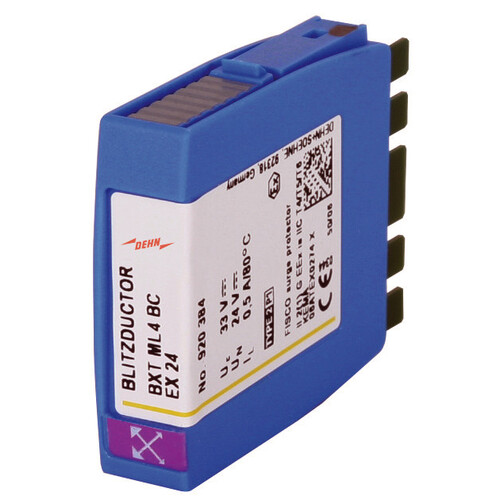

920384 Dehn Überspannungsableiter Modul für 4 Einzel
)
)
)
)
)
)
)
)
Artikelnummer :22900185
Hersteller Art Nr. :920384
Herkunftsland :DE
Zolltarifnr :85363010
EAN: 4013364109162
Dieser Artikel wird für Sie bestellt.
Beschreibung
Platzsparendes Überspannungsableiter-Modul mit LifeCheck zum Schutz von bis zu vier erdpotentialfreien Einzeladern mit gemeinsamem Bezugspotential eigensicherer Messkreise, erfüllt Anforderungen nach FISCO. ATEX. Isolationsfestigkeit 500 V Ader-Erde. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
LIMMERT-KI Beschreibung
Das Dehn Überspannungsableiter-Modul BXT ML4 BC EX 24 bietet einen effektiven Schutz für bis zu vier erdpotentialfreie Einzeladern in eigensicheren Messkreisen. Mit einer Nennspannung von 24 V und einer maximalen Betriebsspannung von 33 V (d.c.) ist es ideal für Anwendungen, die den FISCO-Anforderungen entsprechen. Das Modul ist mit einem LifeCheck-Überwachungssystem ausgestattet, das thermische und elektrische Überlastungen erkennt und einen Austausch des Ableiters anzeigt. Die hohe Isolationsfestigkeit von über 500 V und die Schutzart IP 20 gewährleisten Zuverlässigkeit und Sicherheit. Das kompakte Design ermöglicht eine einfache Montage auf einem Basiselement. Mit einem Gewicht von nur 22 g ist es leicht und platzsparend, ideal für anspruchsvolle Installationen.
Technische Merkmale (Limmert KI extrahiert):
| Spannungsschutzpegel Leitung-PG bei 1 kV/µs C3 (Up): | ≤ 1100 V |
| Farbe: | Blau |
| Spannungsschutzpegel Leitung-Leitung für In C2 (Up): | ≤ 55 V |
| Gehäusematerial: | Polyamid PA 6.6 |
| Max. Eingangs- spannung nach EN 60079-11 (Ui): | 30 V |
| Blitzstoßstrom (10/350 µs) (Iimp): | 4 kA |
| Serienwiderstand pro Leitung: | 1 Ohm |
| Nennspannung (UN): | 24 V |
| Spannungsschutzpegel Leitung-PG für Iimp D1 (Up): | ≤ 1300 V |
| Schutzart: | IP 20 |
| Spannungsschutzpegel Leitung-Leitung für Iimp D1 (Up): | ≤ 53 V |
| Blitzstoßstrom (10/350 µs) pro Leitung (Iimp): | 1 kA |
| Grenzfrequenz Leitung-Leitung (fG): | 6,4 MHz |
| Kapazität Leitung-PG (C): | ≤ 16 pF |
| Montageart: | Auf Basiselement |
| Max. kontinuierliche Betriebsspannung (a.c.) (Uc): | 23,3 V |
| Max. Eingangs- strom nach EN 60079-11 (Ii): | 0,5 A |
| Spannungsschutzpegel Leitung-PG für In C2 (Up): | ≤ 1400 V |
| Kapazität Leitung-Leitung (C): | ≤ 0,8 nF |
| Spannungsschutzpegel Leitung-Leitung bei 1 kV/µs C3 (Up): | ≤ 45 V |
| Nennstoßstrom (8/20 µs) pro Leitung (In): | 5 kA |
| Betriebstemperaturbereich (TU): | -40 °C ... +80 °C |
| Nennstoßstrom (8/20 µs) (In): | 20 kA |
| Max. kontinuierliche Betriebsspannung (d.c.) (Uc): | 33 V |
| Gewicht: | 22 g |
Produktmerkmale
| Montageart: | auf Basiselement |
| Nennspannung DC: | 24|24 V |
| Nennlaststrom: | 0.5 A |
| Blitzstoßstrom (10/350): | 4 kA |
| Ableiterüberwachung: | Ja |
| Höchste Dauerspannung AC: | 23.3 V |
| Höchste Dauerspannung DC: | 33 V |
| Nennableitstoßstrom (8/20): | 20 kA |
| Schutzpegel Ader/Erde: | 1100 V |
| Schutzpegel Ader/Ader: | 45 V |
| Grenzfrequenz: | 6.4 MHz |
| Explosionsgeprüfte Ausführung: | Ja |
| Baubreite: | 12 mm |
| Erdung über: | sonstige |
