756-1105/060-020 Wago PROFIBUS Leitung, M12B Buchse, axial, M12B Stecker, axial

30986207
4499528
1 Stk
4045454521677
DE
85444290
756-1105/060-020
beantwortete(n) Fragen weitere Varianten

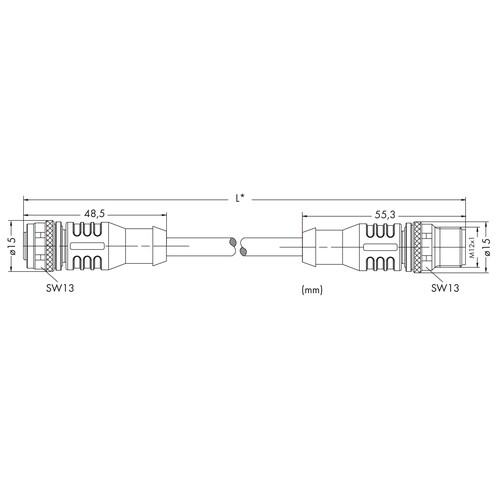

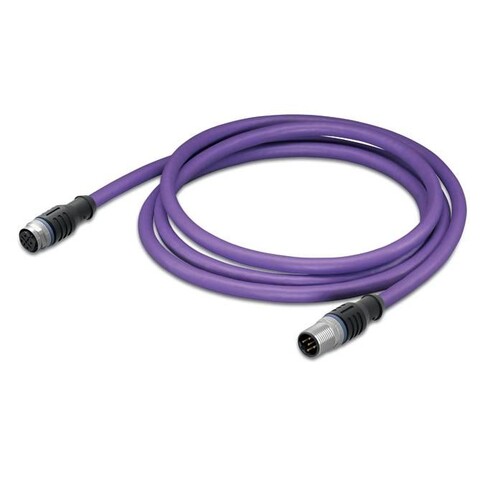

PROFIBUS-Leitung, M12B-Buchse, axial, M12B-Stecker, axial, 5-polig, Länge 2 m
Anmerkungen zur LIMMERT-KI

Das Wago PROFIBUS Kabel 756-1105/060-020 ist eine hochqualitative Verbindungslösung für industrielle Anwendungen. Mit einer Kabellänge von 2 m und einer 5-poligen M12B-Buchse sowie einem M12B-Stecker ist es ideal für die PROFIBUS-Kommunikation geeignet. Das Kabel bietet eine Betriebsspannung von bis zu 300 V und einen Betriebsstrom von 4 A, während es gleichzeitig eine Nennstoßspannung von 2 kV unterstützt. Der robuste Aufbau mit einer Schutzart von IP67 gewährleistet eine zuverlässige Leistung unter anspruchsvollen Bedingungen. Das Kabel ist halogenfrei, silikon- und PVC-frei und bietet eine gute Resistenz gegen Mikroben, Hydrolyse, Öl, Chemikalien und UV-Strahlung. Mit einem Biegeradius von über 10-fachem Kabeldurchmesser ist es sowohl für flexible als auch für feste Installationen geeignet.

Produktinfos

Verbindungstyp: M12 Buchse - M12 Stecker
Anzahl der Pole: 5
Kabellänge: 2 m
Kommunikation/Feldbus: PROFIBUS
Betriebsspannung: ≤ 300 V
Betriebsstrom: 4 A
Nennstoßspannung: 2 kV
Isolationswiderstand: > 2500 MΩ/km
Widerstand des Leiters: max. 55 Ω/km
Biegeradius: > 10 x Kabel-Ø (flexibler Einsatz); > 5 x Kabel-Ø in der Schleppkette
Durchmesser der Mantelleitung: 7,3 … 7,9 mm
Schirmung: Schirmgeflecht, (ca. 5,90 mm Ø), verzinntes CU-ETP1, Abdeckung 85 % ± 5 %
Leiterdesign: Reines Kupferdraht (19 x 0,15 mm)
Leiterisolierung: PE halogenfrei
Gehäusematerial: TPU/TPU, schwarz (~ RAL 9005)
Drehmoment: 1 Nm
Gewicht: 140 g
Farbe: violett
Umgebungstemperatur (Betrieb) bewegt: −25 … +60 °C
Umgebungstemperatur (Betrieb) ruhend: −50 … +80 °C
Schutzart (IP): IP67
Verschmutzungsgrad: 3/2 nach IEC 60664-1
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Kategorie: sonstige
    Kabeltyp: sonstige
    Schutzart (IP): 1
    Länge: 2 m
    Mantel-Farbe: sonstige
    Steckverbindertyp Anschluss 1: sonstige
    Steckverbindertyp Anschluss 2: 22
    Ölbeständig nach EN IEC 60811-404: Nein
    Geeignet für Schleppketten: Ja
    Pinbelegung: M12
    AWG-Querschnitt: 22
    Weitere Details
    Steckverbindergehäuse Anschluss 1: nein
    Werkstoff des Steckverbindergehäuses, Anschluss 1: Kunststoff
    Steckverbindergehäuse Anschluss 2: Kunststoff
    Werkstoff des Steckverbindergehäuses, Anschluss 2: 0
    Knickschutztülle: angespritzt
    Rasthebelschutz: Nein
    Farbe der Knickschutztülle: 1
    Flammwidrig: nach IEC 60332-1-2
    Kabelkonstruktion: sonstige
    Leiterdurchmesser: 0
    Schirm über Verseilelement: Folie + Geflecht
    Schirm über Verseilung: Folie + Geflecht
    Mantel-Material: Polyurethan (PUR)
    Zul. Kabelaußentemperatur, in Bewegung: -25|60
    Zul. Kabelaußentemperatur, fest verlegt: -50|80
    Anzahl der Verseilelemente: 0
    Halogenfrei nach EN IEC 60754-2: sonstige
    Außendurchmesser ca.: 7.6
    Halogenfrei nach EN 60754-1/2: 1|60
    Brandverhalten nach EN 13501-6: Klasse: sonstige
    Brandverhalten nach EN 13501-6: Rauchentwicklung: -50|80
    Halogenfrei nach EN IEC 60754-1: 1:1
    Halogenfrei nach EN IEC 60754-3: 2
