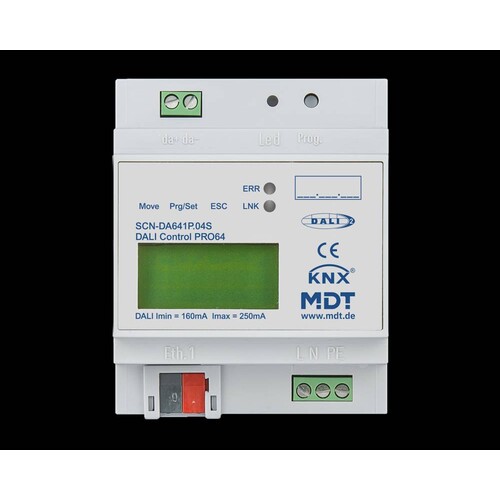

SCN-DA641P.04S MDT DALI Control Pro64 Gateway, 4TE, REG

31400902
4305074
1 Stk
4251916130671
DE
85176200
weitere Infos weitere Infos ausblenden
MDT
SCN-DA641P.04S
beantwortete(n) Fragen weitere Varianten
DALI Control Pro64 Gateway, 4TE REG, KNX, MDT. Das DALI-Gateway ist Multi-Master DALI-2 zertifiziert. Farbeinstellung durch HSV Ansteuerung. 1 DALI-Ausgang. Einzelansteuerung von bis zu 64 EVGs / 16 DALI-Gruppen. KNX Data Secure. Unterstützt DALI und DALI-2 Standard. Inbetriebnahme von bis zu 8 DALI-2 Bewegungsmeldern oder Lichtsensoren. Innovative HSV Farbsteuerung, RGB, RGBW und XY Farbe nach DALI DT8 Standard in 64 Einzelkanälen / 16 Gruppen. 3 Jahre Produktgarantie. Tunable White Farbtemperatursteuerung in 64 Einzelkanälen / 16 Gruppen. Unterstützung verschiedenster DALI DT6/DT8 EVGs. Unterstützung von DT1 Einzelbatterie-Notleuchten mit Farbsteuerung. Integriertes Farbsteuermodul zur zeitabhängigen Steuerung der Lichtfarbe. Aktive Statusabfrage einzelner EVGs bei externer Übersteuerung. Unterstützt EVGs vom Device-Typ 51, um Energie- oder Leistungswerte direkt zur Verfügung zu stellen. Integrierte DALI-Konstantlichtregelung für bis zu 3 Lichtgruppen. Handbedienung für alle 16 Gruppen. 16 Szenen mit individuellen Dimmzeiten. Energiesparfunktion, 16 flexible Standby-Gruppen zur Abschaltung beliebiger Einzelkanäle / Gruppen von EVGs (über zusätzlichen KNX Schaltaktor). Einfache Gruppenzuordnung direkt am Display. DALI Inbetriebnahme über Webbrowser oder am Gerät möglich. Erkennung von fehlerhaften Lampen und EVGs, EVG Schnellaustausch. Kostenfreie DCA App zur Inbetriebnahme und Konfiguration des DALI Bussystems, Inbetriebnahme ab ETS 5.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das MDT DALI Control PRO64 Gateway SCN-DA641P.04S ist ein hochentwickelter Multi-Master Application-Controller, der speziell zur Steuerung von elektronischen Vorschaltgeräten über DALI Schnittstellen konzipiert wurde. Mit der Fähigkeit, bis zu 64 EVGs und 8 DALI-2 Bewegungsmelder oder Lichtsensoren anzusteuern, bietet dieses Gerät eine flexible und leistungsstarke Lösung für moderne Lichtsteuerungssysteme. Das Gateway unterstützt sowohl DALI als auch DALI-2 Standards und ermöglicht eine innovative Farbsteuerung sowie die Anpassung der Farbtemperatur in bis zu 64 Einzelkanälen. Die einfache Integration in KNX-Systeme und die umfangreiche Konfigurationsmöglichkeiten über eine benutzerfreundliche Oberfläche machen es zur idealen Wahl für professionelle Installationen. Mit einer kompakten Bauform von 4TE ist es für den direkten Einbau in Elektroverteiler geeignet und bietet eine zuverlässige Leistung in einem Temperaturbereich von -5 bis +45 °C.

Produktinfos

Anzahl Ausgänge: 1 DALI Ausgang
Typ des Ausgangs: Multi-Master Applicationscontroller gemäß EN 62386-103 ed2
Anzahl Vorschaltgeräte: max. 64 EVGs gemäß EN 62386-101 ed1 und ed2
Anzahl Sensoren: max. 8 Melder und Sensoren gemäß EN 62386-303 / -304
DALI-Spannung: typisch 18 VDC, kurzschlussfest max. 250 mA
Empfohlener Leitungsquerschnitt: min. 1,5 mm²
Garantierter Versorgungsstrom: 160 mA
Maximaler Versorgungsstrom: 250 mA
Shutdown Verzögerung: 600 ms nach DALI Kurzschluss
Anlaufversuch nach Shutdown: 5 s nach Kurzschlussdetektion
Ethernet: 100BaseT (100 Mbit/s) supported IEEE 802.3
Schutzart (nach EN 60529): IP20
Schutzklasse (nach IEC 1140): I
Überspannungskategorie: III
Verschmutzungsgrad: 2
KNX Bus: SELV DC 24
DALI Bus: typisch 18 V DC, 250 mA Basisisolierung (kein SELV)
EMV-Anforderungen: erfüllt EMC directive 2014 / 30 / EU
Approbation: KNX zertifiziert, DIIA zertifiziert gemäß EN 62386-101 ed2 und EN 62386-103 ed2
Spezifikation KNX Schnittstelle: TP-256 mit long frame support for ETS5/ 6
Versorgungsspannung: 230 VAC/50 Hz
Max. Leistungsaufnahme: 8 W
Umgebungstemperatur: -5 bis + 45 °C
Abmessungen REG (Teilungseinheiten): 4 TE
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    26389637
    Preisanzeige nur nach Anmeldung
    23176391
    Preisanzeige nur nach Anmeldung
    28931246
    Preisanzeige nur nach Anmeldung
    22381716
    Preisanzeige nur nach Anmeldung
    28102803
    Preisanzeige nur nach Anmeldung
    28430718
    Preisanzeige nur nach Anmeldung
    10001334
    Preisanzeige nur nach Anmeldung
    28931449
    Preisanzeige nur nach Anmeldung
    33716355
    Preisanzeige nur nach Anmeldung
    27819457
    Preisanzeige nur nach Anmeldung
    33375714
    Preisanzeige nur nach Anmeldung
    27072032
    Preisanzeige nur nach Anmeldung
    24295510
    Preisanzeige nur nach Anmeldung
    28158040
    Preisanzeige nur nach Anmeldung
    26389644
    Preisanzeige nur nach Anmeldung
    28170073
    Preisanzeige nur nach Anmeldung
    23891162
    Preisanzeige nur nach Anmeldung
    22381702
    Preisanzeige nur nach Anmeldung

    Download

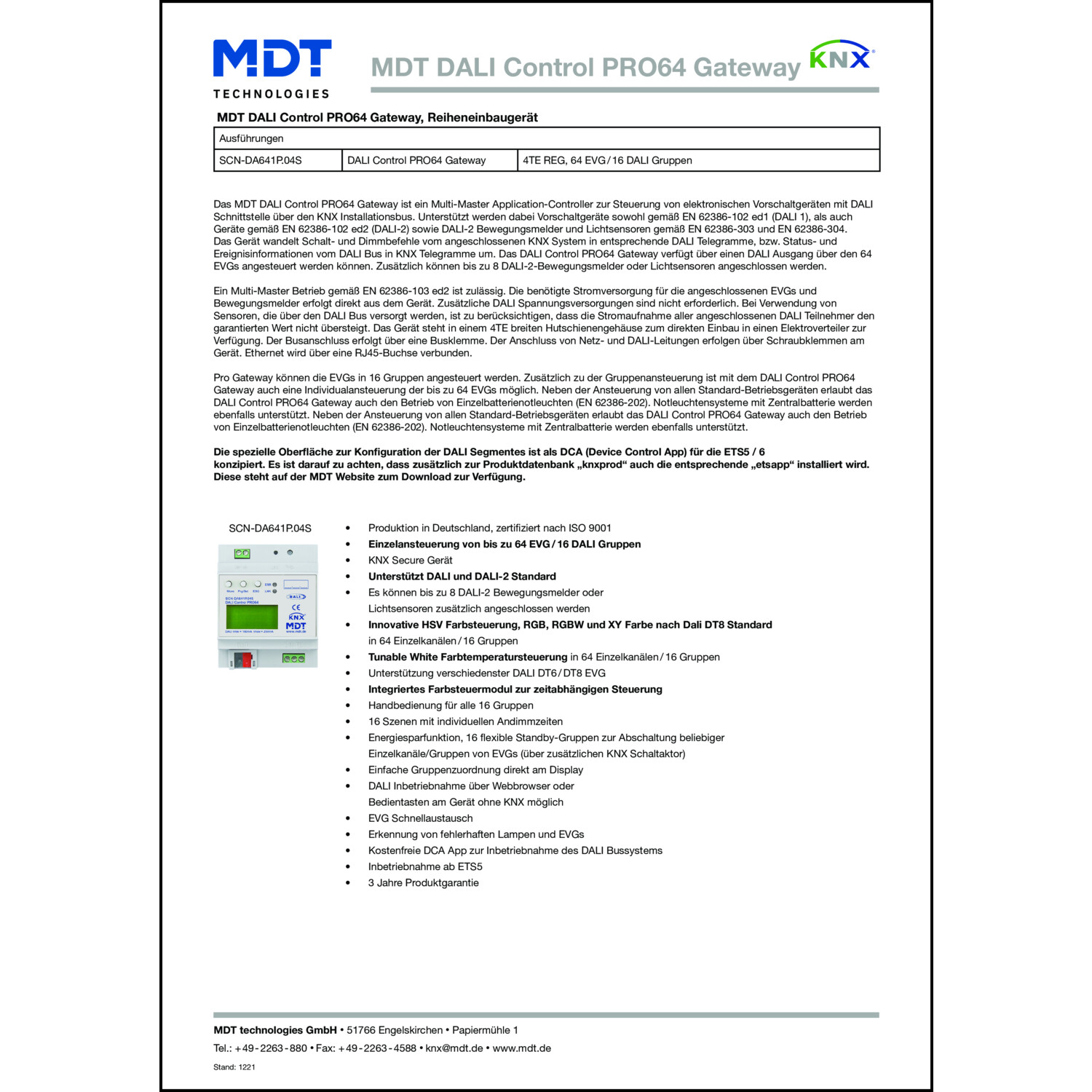

    Produktdatenblatt

    Katalogseiten

    Produktinfos

    Ausführung: Schnittstelle Beleuchtungssystem/DALI
    Bussystem KNX: Ja
    Bussystem KNX-RF (Funk): Nein
    Bussystem Funkbus: Nein
    Andere Bussysteme: ohne
    Funk bidirektional: Nein
    Montageart: REG
    Betriebsspannung: 230 V
    Mit LED-Anzeige: Ja
    Weitere Details
    Bussystem LON: Nein
    Bussystem Powernet: Nein
    IR-Schnittstelle: Nein
    Funk-Schnittstelle: Nein
    Updatefähig: Ja
    Breite in Teilungseinheiten: 4
    Demontageschutz: Nein
    Protokoll: TCP/IP
    Providerabhängig: Nein
    Schutzart (IP): IP20
