2CDG120004R0011 Busch-Jaeger ST/K 1.1 KN X E-Mot. Stellantr.

20286924
4976880
1 Stk
DE
85389091
ABB
2CDG120004R0011
beantwortete(n) Fragen weitere Varianten

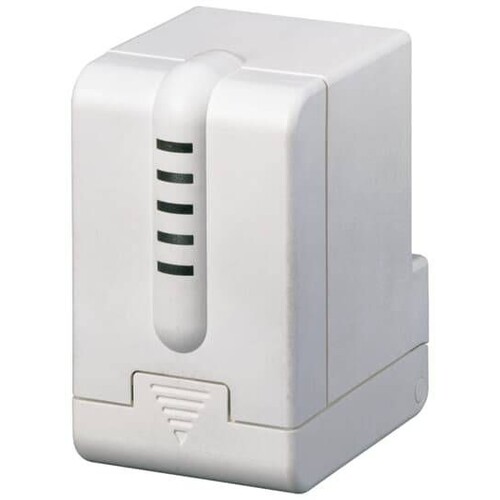

Der elektromotorische Stellantrieb ST/K 1.1 ist ein proportionaler Stellantrieb zur Ansteuerung von Heizkörperventilen über ABB i-bus®. Der Stellantrieb wird auf Thermostat-Ventilunterteile (gängige Ventiladapter VA10, VA78 im Lieferumfang enthalten) montiert. Die Ansteuerung erfolgt über einen stetigen EIB / KNX-Raumtemperaturregler. Dabei wird die tatsächliche Ventilstellung durch 5 LEDs angezeigt. Ferner besitzt der elektromotorische Stellantrieb ST/K 1.1 zwei Binäreingänge, die z.B. für den Anschluss eines Präsenzkontakts und/oder Fensterkontakts verwendet werden können. Der Status dieser Eingänge kann auf den EIB / KNX gesendet werden.
Anmerkungen zur LIMMERT-KI

Der ABB i-bus[®] KNX Elektromotorische Stellantrieb ST/K 1.1 ist ein hochentwickelter proportionaler Stellantrieb, der speziell für die Steuerung von Heizkörperventilen konzipiert wurde. Mit einer Betriebsspannung von 21 bis 30 V DC und einem Stromverbrauch von typ. 10 mA ermöglicht er eine präzise Regelung der Ventilstellung, die durch fünf LEDs angezeigt wird. Der Stellantrieb ist mit zwei Binäreingängen ausgestattet, die für Präsenz- oder Fensterkontakte verwendet werden können. Mit einer maximalen Hubhöhe von 7,5 mm und einer Betätigungskraft von bis zu 120 N ist er für verschiedene Thermostatventilunterteile geeignet. Der kompakte Kunststoffgehäuse in Weiß und die IP 21 Schutzart machen ihn ideal für den Einsatz in Wohn- und Gewerbegebäuden. Der ST/K 1.1 ist einfach zu installieren und bietet eine zuverlässige Lösung für moderne Heizungssteuerungssysteme.

Produktinfos

Betriebsspannung: 21 ... 30 V DC
Stromverbrauch: typ. 10 mA
Maximaler Stromverbrauch: 350 mW
Laufzeit: < 20 s/mm
Max. Hub: 7,5 mm
Betätigungskraft: max. 120 N
Anzahl der Binäreingänge: 2
Schutzart (IP): IP 21
Schutzklasse: III
Betriebstemperaturbereich: -0 °C ... +50 °C
Lagertemperatur: -20 °C ... +60 °C
Transporttemperatur: -20 °C ... +60 °C
Max. Temperatur: +100 °C
Gehäusematerial: Kunststoff, weiß
Abmessungen: 82,5 x 50 x 65 mm (H x B x T)
Gewicht: 0,2 kg
Montageposition: nach Bedarf
Zertifizierung: EIB- und KNX-zertifiziert
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Montageart: sonstige
    Bussystem KNX: Ja
    Bussystem KNX-RF (Funk): Nein
    Bussystem Funkbus: Nein
    Bussystem LON: Nein
    Bussystem Powernet: Nein
    Andere Bussysteme: ohne
    Busankopplung inklusive: Ja
    Temperaturregler mit Stetigregelung eingebaut: Nein
    Tasten für Handbedienung am Antrieb: Nein
    Weitere Details
    Temperatur- und Hubanzeige: Ja
    Master-/Slave-Funktion: Nein
    Anzahl der binären Eingänge: 2
    Busspannungsversorgung: Ja
    Schutzart (IP): IP21
    Funk bidirektional: Nein
