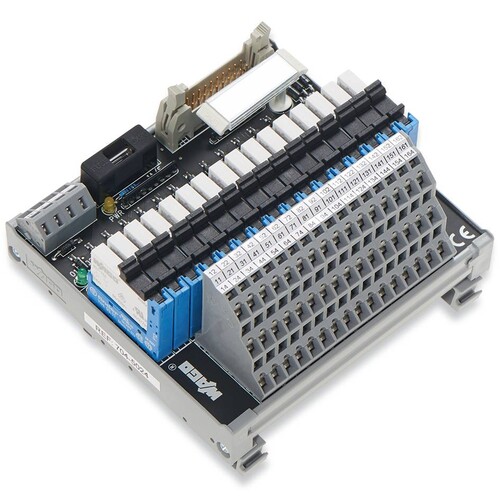

704-5024 Wago Relaisausgabemodul

23847881
2761848
1 Stk
4045454980139
FR
85366990
704-5024
beantwortete(n) Fragen weitere Varianten
Übergabemodul für Systemverkabelung, Steckverbinder gemäß DIN 41651, Stiftleiste, 20-polig, 16-Kanal-Relaisausgang, 1 Wechsler, Dreistock-Leiterplattenklemmen, im Montagesockel, 2,50 mm²
Anmerkungen zur LIMMERT-KI

Das Wago Relaisausgabemodul 704-5024 ist eine hochmoderne Schnittstelle für Systemverkabelungen mit einem 16-Kanal-Relaisausgang und einem Wechslerkontakt. Es unterstützt eine Nennbetriebs-spannung von 24 V DC und bietet eine hohe Schaltleistung von bis zu 1250 VA bei AC und 50 W bei DC. Das Modul ist für eine einfache Montage auf DIN-35 Schienen konzipiert und verfügt über eine robuste Bauweise mit einer Breite von 111 mm, einer Höhe von 105 mm und einer Tiefe von 65 mm. Mit einer mechanischen Lebensdauer von 6 Millionen Schaltvorgängen und einer hohen Sicherheit durch eine dielektrische Festigkeit von 4 kVrms ist dieses Modul ideal für industrielle Anwendungen. Die Statusanzeigen in Form von LEDs ermöglichen eine einfache Überwachung des Betriebszustands. Das Relaisausgabemodul ist zudem für Betriebstemperaturen von -25 bis 40 °C geeignet und bietet eine hohe Zuverlässigkeit in anspruchsvollen Umgebungen.

Produktinfos

Anzahl der Kanäle: 16
Nennbetriebs-spannung: 24 V DC
Betriebsspannungsbereich: ±10 %
Anzahl der Wechslerkontakte: 1
Grenzstrom: 5 A
Max. Schaltspannung (AC): 250 V
Max. Schaltspannung (DC): 48 V
Max. Schaltleistung (resistiv) (AC): 1250 VA
Max. Schaltleistung (resistiv) (DC): 50 W
Mechanische Lebensdauer: 6 x 10^6 Schaltvorgänge
Statusanzeige LED: grün (Kanal), gelb (Versorgung)
Interner Schutz: 1 A
Nennspannung: 50 V
Nennstoßspannung: 0.8 kV
Verschmutzungsgrad: 2
Dielektrische Festigkeit (Steuer-/Lastkreis) (AC, 1 min): 4 kVrms
Dielektrische Festigkeit (Last-/Lastkreis) (AC, 1 min): 1 kVrms
Breite: 111 mm
Höhe: 105 mm
Tiefe: 65 mm
Montageart: DIN-35 Schiene
Material der Kontakte (Relais): AgSnO2
Gewicht: 300 g
Betriebstemperatur: -25 … 40 °C
Lagertemperatur: -40 … 70 °C
Relative Luftfeuchtigkeit: ≤ 85 % (nicht kondensierend)
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Polzahl: 48
    Bemessungsspannung: 50 V
    Bemessungsstrom: 5 A
    Ausführung elektrischer Anschluss, feldseitig: Federzuganschluss
    Ausführung elektrischer Anschluss, steuerseitig: sonstige
    Tiefe: 105 mm
    Breite: 111 mm
    Höhe: 105 mm
    Montageart: Hutschiene TH35
    Verschmutzungsgrad: 2
