6GK7543-1AX00-0XE0 Siemens KOMMUNIKATIONSPROZESSOR CP 1543-1

26703566
2858839
1 Stk
4019169224277
DE
85176200
6GK7543-1AX00-0XE0
beantwortete(n) Fragen weitere Varianten
Kommunikationsprozessor CP 1543-1 zum Anschluss von SIMATIC S7-1500 an Industrial Ethernet, TCP/IP, ISO, UDP, S7-Kommunikation, IP-Broadcast/ Multicast, Security (VPN, Firewall) Diagnose SNMPv1/v3, DHCP, FTP Client/Server, E-Mail, IPv4/IPv6, IEEE 802.1X (Radius), Uhrzeitsynchronisation über NTP, 1x RJ45 (10/100/1000 Mbit). Kommunikationsprozessor CP 1543-1 zum Anschluss von SIMATIC S7-1500 an Industrial Ethernet, TCP/IP, ISO, UDP, S7-Kommunikation, IP-Broadcast/ Multicast, Security (VPN, Firewall) Diagnose SNMPv1/v3, DHCP, FTP Client/Server, E-Mail, IPv4/IPv6, IEEE 802.1X ( Radius), Uhrzeitsynchronisation über NTP, 1x RJ45 (10/100/1000 Mbit).
Anmerkungen zur LIMMERT-KI

Der Kommunikationsprozessor CP 1543-1 von Siemens ist eine leistungsstarke Lösung zur Verbindung von SIMATIC S7-1500 mit Industrial Ethernet. Er unterstützt Übertragungsraten von bis zu 1000 Mbit/s über eine RJ45-Schnittstelle. Mit einer Versorgungsspannung von 15 V DC und einem typischen Stromverbrauch von 0,35 A ist er für den Einsatz in industriellen Umgebungen konzipiert. Der Prozessor bietet eine hohe Flexibilität mit einer maximalen Anzahl von 118 Verbindungen für die offene Kommunikation sowie Unterstützung für verschiedene Protokolle wie TCP/IP und SNMP. Mit einem kompakten Design von 35 mm Breite, 142 mm Höhe und 129 mm Tiefe ist er einfach zu installieren. Der CP 1543-1 ist ideal für Anwendungen in der Automatisierungstechnik und bietet umfassende Sicherheitsfunktionen wie VPN und Firewall.

Produktinfos

Produkttypbezeichnung: CP 1543-1
Anschluss: SIMATIC S7-1500 an Industrial Ethernet
Übertragungsrate: 10 ... 1000 Mbit/s
Anzahl der Schnittstellen: 1
Anzahl der elektrischen Verbindungen: 1
Typ der elektrischen Verbindung: RJ45-Port
Versorgungsspannung: 15 V DC
Verbrauchter Strom: 0,35 A (typisch)
Leistungsaufnahme: 5,3 W
Betriebstemperatur (vertikal): 0 ... 40 °C
Betriebstemperatur (horizontal): 0 ... 60 °C
Lagertemperatur: -40 ... +70 °C
Transporttemperatur: -40 ... +70 °C
Relative Luftfeuchtigkeit: max. 95 % (25 °C, ohne Kondensation)
Schutzart (IP): IP20
Modulformat: Kompaktmodul S7-1500 (einzelne Breite)

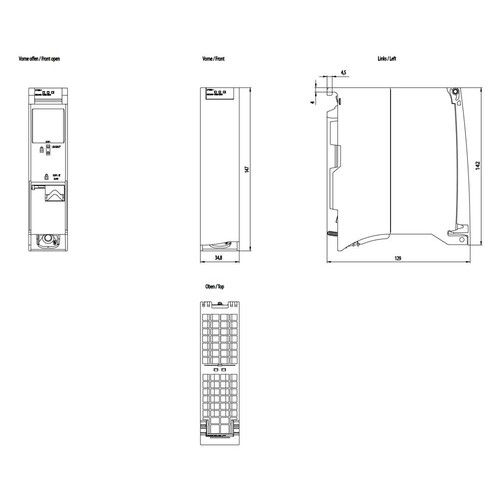

Breite: 35 mm
Höhe: 142 mm
Tiefe: 129 mm
Nettogewicht: 0,35 kg
Montagemethode: S7-1500-Schienenmontage
Maximale Anzahl der Einheiten pro CPU: 8
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Anzahl der HW-Schnittstellen Industrial Ethernet: 1
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen USB: 0
    Mit optischer Schnittstelle: Nein
    Anzahl der HW-Schnittstellen sonstige: 0
    Geeignet für Sicherheitsfunktionen: Nein
    Unterstützt Protokoll für TCP/IP: Ja
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für KNX: Nein
    Weitere Details
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Ja
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Redundanzfähigkeit: Nein
    Art der Datenübertragung: sonstige
    Übertragungsrate: 0 kBit/s
    Mit Potentialtrennung: Nein
    Performance Level nach EN ISO 13849-1: ohne
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ohne
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 35 mm
    Höhe: 142 mm
    Tiefe: 129 mm
    SIL gemäß IEC 61508: ohne
