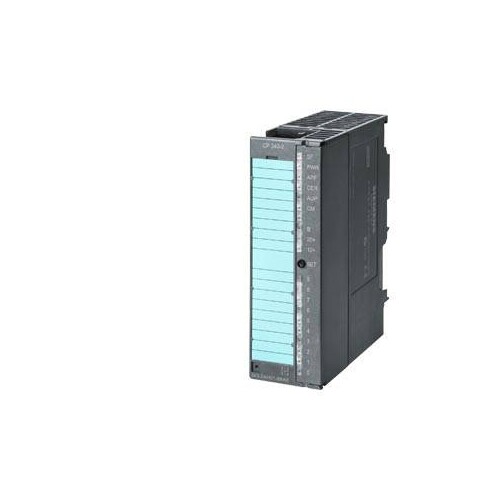

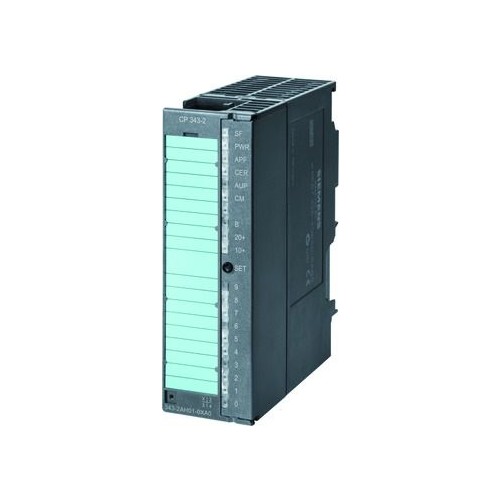

6GK7343-2AH01-0XA0 Siemens CP 343 2 Kommunikationsprozessor zum Anschluss v

24976988
5199197
1 Stk
4019169853293
CZ
85176200
6GK7343-2AH01-0XA0
beantwortete(n) Fragen weitere Varianten
SIMATIC NET, CP 343-2 Kommunikationsprozessor zum Anschluss von SIMATIC S7-300 und ET 200M an AS-Interface gemäß AS-Interface Spezifikation V3.0 AS-Interface - der clevere Feldbusstandard.
Anmerkungen zur LIMMERT-KI

Der Siemens CP 343-2 Kommunikationsprozessor ist ein leistungsstarker AS-Interface Master, der speziell für den Anschluss von SIMATIC S7-300 und ET 200M an AS-Interface gemäß der Spezifikation V3.0 entwickelt wurde. Mit einer IP20 Schutzart und kompakten Abmessungen von 40 mm Breite, 125 mm Höhe und 120 mm Tiefe, eignet sich dieses Gerät ideal für industrielle Anwendungen. Es unterstützt bis zu 496 Eingänge und 496 Ausgänge sowie bis zu 62 AS-i Slaves. Die Verlustleistung beträgt lediglich 4 W, und die maximale Isolationsspannung liegt bei 500 V. Der Prozessor bietet Redundanzfähigkeit in Verbindung mit einem redundanten IM153 und ist für den Betrieb in einem Temperaturbereich von 0 bis 60 °C geeignet. Mit seiner robusten Bauweise und den vielseitigen Anschlussmöglichkeiten ist der CP 343-2 die perfekte Lösung für anspruchsvolle Automatisierungsprojekte.

Produktinfos

Produkt-Bezeichnung: AS-Interface Master
Produkttyp-Bezeichnung: CP 343-2 (AS-i V 3.0)
Schutzart IP: IP20
Ausführung des elektrischen Anschlusses: S7-300 Frontstecker, 20-polig
Art der Spannungsversorgung: über Rückwandbus
aufgenommener Strom aus Profilleitungen des AS-Interface bei 30 V maximal: 100 mA
aufgenommener Strom aus Rückwandbus maximal: 200 mA
Verlustleistung: 4 W
Isolationsspannung Bemessungswert: 500 V
Redundanzfähigkeit: Ja
Produktfunktion geeignet für AS-i Power24V: Ja
Anzahl der Eingänge für AS-Interface maximal: 496
Anzahl der Ausgänge für AS-Interface maximal: 496
Anzahl der AS-i Slaves je AS-Interface maximal: 62
Buszykluszeit bei 31 Slaves: 5 ms
Buszykluszeit bei 62 Slaves: 10 ms
Breite: 40 mm
Höhe: 125 mm
Tiefe: 120 mm
Befestigungsart: S7-Profilschiene
Umgebungstemperatur während Betrieb (waagerechte Profilschiene): 0 ... 60 °C
Umgebungstemperatur während Betrieb (senkrechte Profilschiene): 0 ... 40 °C
Umgebungstemperatur während Transport: -40 ... +70 °C
Umgebungstemperatur während Lagerung: -40 ... +70 °C
relative Luftfeuchte während Betrieb maximal: 95 %
Aufstellungshöhe maximal: 2000 m
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen USB: 0
    Mit optischer Schnittstelle: Nein
    Anzahl der HW-Schnittstellen sonstige: 0
    Geeignet für Sicherheitsfunktionen: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für KNX: Nein
    Weitere Details
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Ja
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Redundanzfähigkeit: Ja
    Art der Datenübertragung: Baugruppenträger-Erweiterung
    Übertragungsrate: 0 kBit/s
    Mit Potentialtrennung: Ja
    Performance Level nach EN ISO 13849-1: ohne
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ohne
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 40 mm
    Höhe: 125 mm
    Tiefe: 120 mm
    SIL gemäß IEC 61508: ohne
