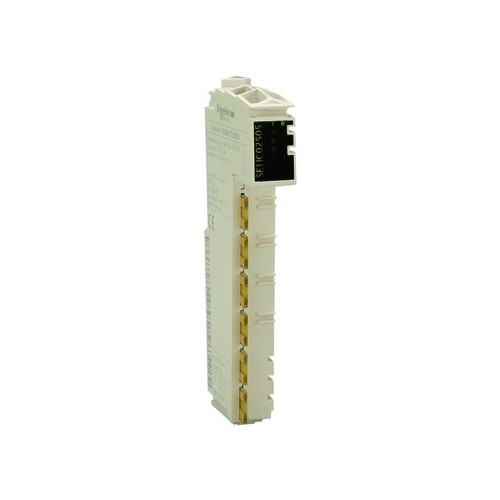

TM5SE2IC01024 Schneider E. TM5 2 HSC INC 24VDC/100KHZ 4-FACH

24183076
2223730
1 Stk
3595864074856
33595864074857
AT
9029100090
Dieses Produkt ist Teil der Modicon TM5-Reihe, einem Angebot von Modulen für modulare IP20-E/A-Systeme. Das Zählermodul bietet 2 Eingänge, 16/32bit Zählerauflösung mit sinkender (positiver) diskreter Logik. Es handelt sich um ein Zählermodul mit einer diskreten Eingangsspannung von 24 V DC, einer maximalen Verlustleistung von 1,51 W. Sowie einer Eingangs-/Ausgangsstromaufnahme von 63 mA bei 24 V DC, einem Hilfseingang von 2 x 24 V DC und einer Encoderstromversorgung von 24 V DC. Dieses Produkt ist Teil einer flexiblen und skalierbaren E/A-Konfiguration für Automatisierungslösungen. Die maximale Zykluszeit beträgt 2ms und die Auflösung der Zählereingänge beträgt 16bit/32bit. Das Produkt entspricht der Schutzart IP20. Es wiegt 0,025kg. Die Modicon TM5 erfüllt die typischen Anforderungen von Produktions- und Verpackungsmaschinen sowie von Materialfluss- und Montagesystemen. Dieses Produkt ist durch CE, C-Tick, CSA, GOST-R und CULus zertifiziert. Es erfüllt die Normen IEC 61131-2, UL 508, CSA C22.2 No 213 und CSA C22.2 No 142. Dieses Produkt ist mit der Modicon LMC058 Bewegungssteuerung und der Modicon M258 Logiksteuerung kompatibel. Dieses modulare IP20-IO-System bietet eine flexible und skalierbare Konfiguration von Erweiterungen/verteilten E/A-Inseln. Das ist möglich durch Verbindung mit Modicon-Steuerungen (TM5-Bus) oder über CANopen-Bus/Sercos-Bus für Modicon und PacDrive 3-Steuerungen. Flexibel und skalierbar, ausgelegt für komplexe Maschinen.
Anmerkungen zur LIMMERT-KI

Das TM5SE2IC01024 von Schneider Electric ist ein hochentwickeltes Zählermodul der Modicon TM5-Reihe, das speziell für industrielle Automatisierungsanwendungen konzipiert wurde. Mit zwei Kanälen und einer Zählfrequenz von bis zu 100 kHz ermöglicht es präzise Messungen und Steuerungen. Die Eingangsspannung von 24 V DC und die Möglichkeit, Inkrementalgeber anzuschließen, machen es zu einer flexiblen Lösung für verschiedene Anwendungen. Das Modul bietet eine Zählerauflösung von 16/32 bits und eine maximale Zykluszeit von nur 2 ms, was es ideal für schnelle Prozesse macht. Die Schutzart IP20 sorgt für einen zuverlässigen Betrieb in geschützten Umgebungen. Mit einem Gewicht von nur 0,025 kg ist es leicht und kompakt, während es gleichzeitig den Anforderungen der IEC-Normen entspricht. Dieses Modul ist kompatibel mit Modicon LMC058 und M258 Steuerungen und eignet sich hervorragend für moderne Produktions- und Verpackungsmaschinen.

Produktinfos

Zählermodul: Modicon TM5
Kanäle: 2
Zählfrequenz: 100 kHz
Eingangsspannung: 24 V DC
Eingangsstrom: 1,3 mA bei 24 V
Eingangs-Kompatibilität: 2 Inkrementalgeber (24 V)
Max. Zykluszeit: 2 ms
Zählerauflösung: 16 bits/32 bits
Isolationsspannung: 500 Veff. AC
Leistungsaufnahme: 63 mA bei 24 V DC Ein-/Ausgang
Max. Verlustleistung: 1,51 W
Produktgewicht: 0,025 kg
Betriebstemperatur: 0…55 °C
Lagerungstemperatur: -25…70 °C
Schutzart (IP): IP20
Verschmutzungsgrad: 2
Betriebshöhe: 0 - 2000 m
Stoßfestigkeit: 15 Gn für 11 ms
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Anzahl der Funktionen: 2
    Geeignet für Zählen: Ja
    Geeignet zum Wiegen: Nein
    Geeignet für Temperaturregelung: Nein
    Geeignet für Druck-Regelung: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Redundanzfähigkeit: Nein
    Geeignet für Durchfluss-Regelung: Nein
    Geeignet für Durchfluss-Messung: Nein
    Geeignet für Inkremental-Wert-Erfassung: Ja
    Weitere Details
    Geeignet für Schweiß-Regelung: Nein
    Geeignet für NC: Nein
    Geeignet für Wegerfassung: Nein
    Geeignet für CNC: Nein
    Geeignet für SSI: Nein
    Geeignet für Absolut-Wert-Erfassung: Nein
    Geeignet für Bahnsteuerung: Nein
    Geeignet für Nocken-Steuerung: Nein
    Geeignet für fliegende Säge: Nein
    Geeignet für Mehrachs-Regelung: Ja
    Geeignet für Einachs-Regelung: Nein
    Geeignet für Mehrachs-Positionierung: Ja
    Geeignet für Einachs-Positionierung: Nein
    Performance Level nach EN ISO 13849-1: ohne
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ohne
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 12.5 mm
    Höhe: 99 mm
    Tiefe: 75 mm
    SIL gemäß IEC 61508: ohne
