750-306 Wago DeviceNet FBK

23848574
4890474
1 Stk
4045454526542
DE
85176200
750-306
beantwortete(n) Fragen weitere Varianten
Feldbuskoppler DeviceNet
Anmerkungen zur LIMMERT-KI

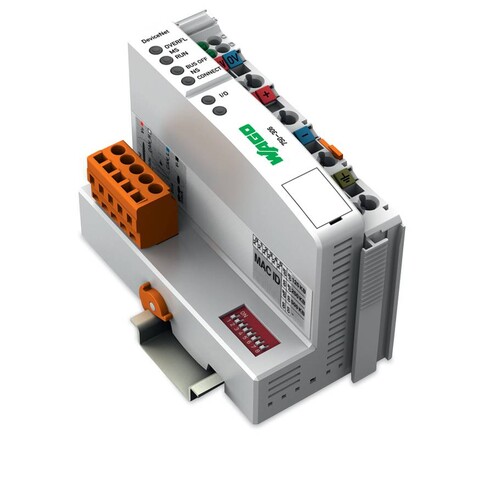

Der WAGO DeviceNet FBK Feldbuskoppler verbindet das WAGO I/O-System als Slave mit dem DeviceNet-Feldbus. Mit einer maximalen Anzahl von 64 Feldbusknoten und 6000 I/O-Punkten ermöglicht er eine effiziente Kommunikation bei einer Baudrate von bis zu 500 kBd. Der Koppler unterstützt sowohl digitale als auch analoge Module und erstellt ein lokales Prozessbild, das automatisch gemäß der Reihenfolge der angeschlossenen Module generiert wird. Mit einer Versorgungsspannung von 24 VDC und einer kompakten Baugröße von 50,5 mm Breite, 100 mm Höhe und 71,1 mm Tiefe ist er ideal für den Einsatz in industriellen Automatisierungssystemen. Der WAGO DeviceNet FBK bietet hohe Flexibilität und Zuverlässigkeit für moderne Steuerungsanwendungen.

Produktinfos

Kommunikation: DeviceNet
Maximale Anzahl der Feldbusknoten am Master: 64
Anzahl der I/O Punkte: 6000
Baudrate: 500 kBd (125 kbaud, 250 kbaud, 500 kbaud)
Maximale Bussegmentlänge: 500 m
Übertragungsmedium: geschirmtes Cu-Kabel
Maximale Anzahl der Module pro Knoten: 64
DeviceNet Funktionen: Polled I/O, Strobed I/O, Change of State, Cyclic Message Connection, Group 2 only Slave
Eingangs- und Ausgangsprozessbild (Feldbus): max. 512 Bytes / 512 Bytes
Versorgungsspannung (System): 24 VDC (-25 … +30 %) via steckbarem Anschluss
Stromverbrauch (5 V Systemversorgung): 350 mA
Gesamtstrom (Systemversorgung): 1650 mA
Versorgungsspannung (Feld): 24 VDC (-25 … +30 %) via Power Jumper Kontakte
Eingangsstrom via DeviceNet-Schnittstelle bei 11 V: 120 mA
Eingangsstrom (typ.) bei Nennlast (24 V): 500 mA
Energieeffizienz (typ.) bei Nennlast (24 V): 87 %
Isolation: 500 V System/Feld
Anzahl der Ausgangs-Power-Jumper-Kontakte: 3
Strombelastbarkeit (Power-Jumper-Kontakte): 10 A
Breite: 50,5 mm
Höhe: 100 mm
Tiefe: 71,1 mm
Betriebstemperatur: 0 … +55 °C
Lagertemperatur: -25 … +85 °C
Schutzart: IP20
Gewicht: 202 g
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Art der Eingangsspannung: DC
    Eingangsspannung AC 50 Hz: 0|24 V
    Eingangsspannung DC: 24|24 V
    Anzahl der Steckplätze: 1
    Mit steckbaren Baugruppen, digitale E/A: Ja
    Mit steckbaren Baugruppen, analoge E/A: Ja
    Mit steckbaren Baugruppen, Kommunikationsmodule: Ja
    Mit steckbaren Baugruppen, Funktions- u. Technologie-Module: Ja
    Mit steckbaren Baugruppen, Zentralmodule: Ja
    Ausführung des elektrischen Anschlusses: Federzuganschluss
    Weitere Details
    Max. Eingangsstrom AC 50 Hz: 0 A
    Max. Eingangsstrom DC: 0.5 A
    Ausgangsspannung AC 50 Hz: 0 V
    Ausgangsspannung AC 60 Hz: 0 V
    Art der Ausgangsspannung: 1
    Max. Ausgangsstrom AC 50 Hz: 0 A
    Max. Ausgangsstrom AC 60 Hz: 0 A
    Max. Ausgangsstrom DC: 0 A
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Mit integrierter Stromversorgung: Ja
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 1
    Mit optischer Schnittstelle: Nein
    Unterstützt Protokoll für TCP/IP: 0|24
    Unterstützt Protokoll für PROFIBUS: Nein
    Eingangsspannung AC 60 Hz: IP20 V
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Ja
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: 0|24
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Mit steckbaren Baugruppen, sonstige: Ja
    Mit Potentialtrennung: Ja
    Feldbusanschluss über seperaten Buskoppler möglich: Nein
    Buskoppler für modularen Stationsaufbau vorhanden: 1|24
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: Federzuganschluss
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
    Breite: 51 mm
    Höhe: 100 mm
    Tiefe: 71.1 mm
    SIL gemäß IEC 61508: 0
    Unterstützt Protokoll für EtherCAT: Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Ja
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): Nein
