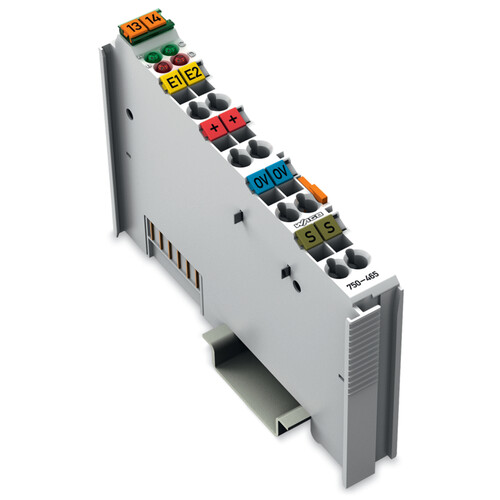

750-465 Wago 2 Kanal Analog Eingangsklemme

23849379
1127233
1 Stk
4045454392925
DE
85389099
750-465
beantwortete(n) Fragen weitere Varianten
2-Kanal-Analogeingang, 0 ¿ 20 mA, Single-Ended
Anmerkungen zur LIMMERT-KI

Die WAGO 750-465 2-Kanal Analog Eingangsklemme ist ein hochentwickeltes Modul, das für die Erfassung von elektrischen Signalen in industriellen Anwendungen konzipiert wurde. Mit zwei analogen Eingängen, die Ströme von 0 bis 20 mA verarbeiten, bietet dieses Modul eine präzise und zuverlässige Signalübertragung. Die Signalcharakteristik ist einseitig, und die Auflösung beträgt 12 Bit, was eine exakte Messung ermöglicht. Die Klemme ist einfach zu installieren und unterstützt sowohl 2-Draht- als auch 3-Draht-Sensoranschlüsse. Mit einer maximalen Eingangsspannung von 10 V und einer Isolation von 500 V zwischen System und Feld ist die 750-465 ideal für anspruchsvolle Anwendungen in der Automatisierungstechnik. Ihr kompaktes Design mit einer Breite von 12 mm und einer Höhe von 100 mm ermöglicht eine platzsparende Montage auf einer DIN-Schiene. Die Klemme ist für den Betrieb in einem Temperaturbereich von 0 bis 55 °C geeignet und hat ein Gewicht von nur 36,2 g.

Produktinfos

Anzahl der analogen Eingänge: 2
Signaltyp: Strom
Signaltyp (Strom): DC 0 … 20 mA
Sensoranschluss: 2 x (2-Draht, 3-Draht)
Eingangsspannung (max.): 10 V
Signalcharakteristik: Einseitig
Auflösung: 12 Bit
Eingangsimpedanz (max.): 220 Ω
Datenbreite: 2 x 16-Bit Daten; 2 x 8-Bit Steuer-/Status (optional)
Umwandlungszeit (typ. ≤): 2 ms
Messfehler (Referenztemperatur): 25 °C
Messfehler – Abweichung (max.) vom oberen Bereichswert: 0,2 %
Temperaturfehler (max.) des oberen Bereichswertes: 0,01 %/K
Versorgungsspannung (System): DC 5 V; über Datenkontakte
Stromverbrauch (5 V Systemversorgung): 75 mA
Versorgungsspannung (Feld): DC 24 V (-25 … +30 %); über Stromschienenkontakte
Isolation: 500 V System/Feld
Anzahl der eingehenden Stromschienenkontakte: 2
Anzahl der ausgehenden Stromschienenkontakte: 2
Breite: 12 mm
Höhe: 100 mm
Tiefe: 69,8 mm
Schutzart: IP20
Betriebstemperatur: 0 … 55 °C
Lagertemperatur: -40 … 85 °C
Gewicht: 36,2 g
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung DC: 24|24 V
    Eingang, Strom: Ja
    Eingang, Spannung: Nein
    Eingang, Widerstandsthermometer: Nein
    Eingang, Thermoelement: Nein
    Ausgang, Strom: Nein
    Ausgang, Spannung: Nein
    Ausführung des elektrischen Anschlusses: Federzuganschluss
    Weitere Details
    Eingangssignal konfigurierbar: Nein
    Auflösung der Analogeingänge: 12 Bit
    Ausgangssignal konfigurierbar: Nein
    Anzahl der analogen Eingänge: 2
    Anzahl der analogen Ausgänge: 0
    Eingang, Widerstand: Nein
    Analoge Eingänge konfigurierbar: Nein
    Analoge Ausgänge konfigurierbar: Nein
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0|24
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0|24
    Anzahl der HW-Schnittstellen sonstige: 0
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Feldbusanschluss über seperaten Buskoppler möglich: Ja
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: 1
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: EV006563|24
    Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
    Breite: 12 mm
    Höhe: 100 mm
    Tiefe: 69.8 mm
    SIL gemäß IEC 61508: 12
    Unterstützt Protokoll für EtherCAT: Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): 0|24
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): Nein
