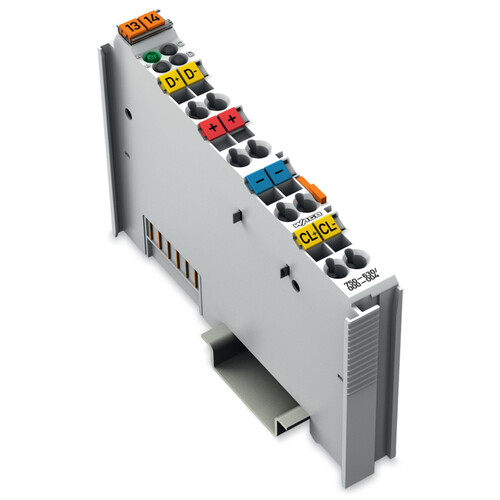

750-630/000-004 Wago SSI Geber Interface
)
)
)
)
)
)
Artikelnummer :23850394
Hersteller Art Nr. :750-630/000-004
Herkunftsland :DE
Zolltarifnr :85389099
EAN: 4045454879853
Dieser Artikel wird für Sie bestellt.
Beschreibung
SSI-Geber-Interface, 24 Bit, 125 kHz, Gray-Code, Statusbyte br p Das Modul stellt ein SSI-Interface zum direkten Anschluss eines SSI-Gebers dar. /p p Das Modul gibt zum Auslesen des Gebers ein Taktsignal aus und stellt der Steuerung den einlaufenden Datenstrom als Datenwort im Prozessabbild zur Verfügung. /p p Die Spannungsversorgung des Gebers kann an dem Modul direkt abgegriffen werden. /p
LIMMERT-KI Beschreibung
Das Wago SSI Geber Interface 750-630/000-004 ist ein hochentwickeltes Modul, das eine sichere Verbindung zu SSI-Gebersystemen ermöglicht. Mit zwei Kanälen und einer Datenübertragungsrate von 125 kHz bietet es eine zuverlässige Kommunikation und unterstützt Gray-Code für präzise Datenübertragung. Die Spannungsversorgung erfolgt direkt über das Modul, wobei sowohl 24 V DC für den Geber als auch 5 V DC für das System bereitgestellt werden. Das Interface ist kompakt mit Abmessungen von 12 mm Breite, 69,8 mm Höhe und 100 mm Tiefe und eignet sich ideal für die Montage auf einer Tragschiene. Zudem gewährleistet es eine hohe Betriebssicherheit mit einem breiten Temperaturbereich von 0 bis 55 °C und einer Schutzart von IP20. Dieses Modul ist eine ausgezeichnete Wahl für moderne Automatisierungslösungen.
Technische Merkmale (Limmert KI extrahiert):
| Anzahl Leistungskontakte eingehend: | 2 |
| Umgebungstemperatur (Betrieb): | 0 … 55 °C |
| Farbe: | lichtgrau |
| Potentialtrennung: | 500 V System/Versorgung |
| Anzahl Leistungskontakte ausgehend: | 2 |
| Schockfestigkeit: | 15g gemäß IEC 60068-2-27 |
| Datenbreite: | 1 x 32 Bit, 1 x 8 Bit (optional) |
| Montageart: | Tragschiene 35 |
| Breite: | 12 mm |
| Datenübertragungsrate: | 125 kHz |
| Höhe: | 69,8 mm |
| Schutzart: | IP20 |
| Umgebungstemperatur (Lagerung): | -40 … 85 °C |
| Feindrähtiger Leiter: | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Vibrationsfestigkeit: | 4g gemäß IEC 60068-2-6 |
| Abisolierlänge: | 8 … 9 mm |
| Gewicht: | 53 g |
| Stromaufnahme Systemversorgung (5 V): | 20 mA |
| Versorgungsspannung Feld: | DC 24 V (-15 … 20 %) |
| Versorgungsspannung Geber: | DC 24 V |
| Code: | Gray-Code |
| Eindrähtiger Leiter: | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Versorgungsspannung System: | DC 5 V |
| Serieller Eingang Datenbreite: | 32 Bit |
| Gehäusewerkstoff: | Polycarbonat, Polyamid 6.6 |
| Anschlusstechnik: | 8 x CAGE CLAMP[®] |
| Tiefe: | 100 mm |
| Geberanschluss: | Ein + D, -D / Aus + CI, - CI |
| Signalart: | Differenzsignal (RS-422) |
Produktmerkmale
| Anzahl der Funktionen: | 2 |
| Geeignet für Zählen: | Nein |
| Geeignet für Temperaturregelung: | Nein |
| Geeignet für Druck-Regelung: | Nein |
| Geeignet zum Wiegen: | Nein |
| Geeignet für Durchfluss-Regelung: | Nein |
| Geeignet für Durchfluss-Messung: | Nein |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Unterstützt Protokoll für TCP/IP: | Nein |
| Mit optischer Schnittstelle: | Nein |
| Spannungsart der Versorgungsspannung: | DC |
| Versorgungsspannung DC: | 24|24 V |
| Anzahl der HW-Schnittstellen Industrial Ethernet: | 0 |
| Anzahl der HW-Schnittstellen PROFINET: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 0 |
| Anzahl der HW-Schnittstellen USB: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232: | 0|24 |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0 |
| Anzahl der HW-Schnittstellen seriell TTY: | 0 |
| Anzahl der HW-Schnittstellen parallel: | 0 |
| Anzahl der HW-Schnittstellen Wireless: | 0 |
| Anzahl der HW-Schnittstellen sonstige: | 0 |
| Unterstützt Protokoll für PROFIBUS: | sonstige |
| Unterstützt Protokoll für CAN: | Nein |
| Unterstützt Protokoll für INTERBUS: | Nein |
| Unterstützt Protokoll für ASI: | Nein |
| Unterstützt Protokoll für KNX: | Nein |
| Unterstützt Protokoll für MODBUS: | Nein |
| Unterstützt Protokoll für Data-Highway: | Nein |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für SUCONET: | Nein |
| Unterstützt Protokoll für LON: | Nein |
| Unterstützt Protokoll für PROFINET IO: | Nein |
| Unterstützt Protokoll für PROFINET CBA: | Nein |
| Unterstützt Protokoll für SERCOS: | Nein |
| Unterstützt Protokoll für Foundation Fieldbus: | Nein |
| Unterstützt Protokoll für EtherNet/IP: | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work: | sonstige |
| Unterstützt Protokoll für DeviceNet Safety: | Nein |
| Unterstützt Protokoll für INTERBUS-Safety: | Nein |
| Unterstützt Protokoll für PROFIsafe: | Nein |
| Unterstützt Protokoll für SafetyBUS p: | Nein |
| Unterstützt Protokoll für sonstige Bussysteme: | Nein |
| Funkstandard Bluetooth: | Nein |
| Funkstandard WLAN 802.11: | Nein |
| Funkstandard GPRS: | Nein |
| Funkstandard GSM: | Nein |
| Funkstandard UMTS: | Nein |
| IO-Link Master: | Nein |
| Systemkomponente: | Ja |
| Geeignet für Schweiß-Regelung: | Nein |
| Geeignet für NC: | Nein |
| Geeignet für Wegerfassung: | Ja |
| Geeignet für CNC: | Nein |
| Geeignet für SSI: | Ja |
| Geeignet für Inkremental-Wert-Erfassung: | Nein |
| Geeignet für Absolut-Wert-Erfassung: | Nein |
| Geeignet für Bahnsteuerung: | Nein |
| Geeignet für Nocken-Steuerung: | Nein |
| Geeignet für fliegende Säge: | Nein |
| Geeignet für Mehrachs-Regelung: | Nein |
| Geeignet für Einachs-Regelung: | Nein |
| Geeignet für Mehrachs-Positionierung: | Nein |
| Geeignet für Einachs-Positionierung: | Nein |
| Funktionsblock Wiederanlaufsperre: | Nein |
| Funktionsblock Automatischer Reset: | Nein |
| Schützkontrolle Funktionsblock: | Nein |
| Funktionsblock NOT-AUS: | Nein |
| Funktionsblock Berührungslos Wirkende Schutzeinrichtungen: | Nein |
| Funktionsblock Zustimm-Taster: | Nein |
| Funktionsblock Zweihand-Schaltung: | Nein |
| Funktionsblock Betriebsartenwahl: | Nein |
| Funktionsblock Zugangskontrolle: | Nein |
| Schutzart (IP): | IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich: | Ja |
| Frequenzmessung: | Nein |
| Tragschienenmontage möglich: | Ja |
| Wand-/Direktmontage möglich: | Nein |
| Fronteinbau möglich: | Nein |
| Rack-Montage möglich: | Nein |
| Performance Level nach EN ISO 13849-1: | sonstige |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub: | ATEX Staub-Ex-Schutz, Kat. 3D |
| Breite: | 12 mm |
| Höhe: | 100 mm |
| Tiefe: | 69.8 mm |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): | 12 |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): | Nein |
| SIL gemäß IEC 61508: | sonstige |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): | 0|24 |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): | Nein |
