2900300 Phoenix PLC RPT 24UC/21

27506508
1844014
1 Stk
4046356509008
DE
85364190

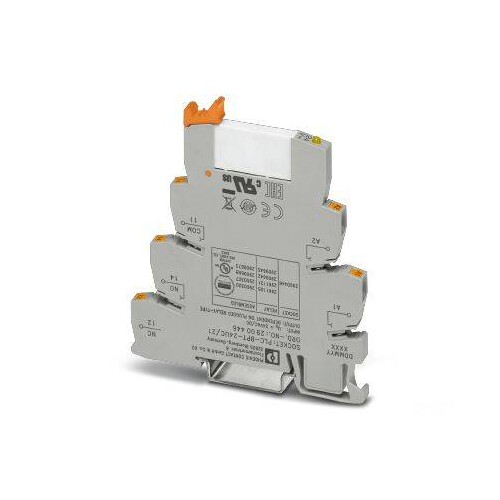

PLC-INTERFACE, bestehend aus Grundklemme PLC-BPT.../21 mit Push-in-Anschluss und steckbarem Miniaturrelais mit Leistungskontakt, zur Montage auf Tragschiene NS 35/7,5, 1 Wechsler, Eingangsspannung 24 V AC/DC
Anmerkungen zur LIMMERT-KI

Das Phoenix PLC-RPT-24UC/21 ist ein hochentwickeltes Relaismodul, das für den Einsatz in industriellen Anwendungen konzipiert wurde. Mit einer Eingangsspannung von 24 V AC/DC und einer kompakten Bauform von 6,2 mm Breite, 80 mm Höhe und 94 mm Tiefe, bietet es eine effiziente Lösung für die Ansteuerung von Lasten. Die integrierte gelbe LED zeigt den Betriebsstatus an, während der Brückengleichrichter für eine zuverlässige Schutzschaltung sorgt. Das Relais verfügt über eine maximale Schaltspannung von 250 V und eine Nennlast von bis zu 2 A bei 24 V DC. Es ist für Temperaturen von -40 °C bis 60 °C geeignet und erfüllt die Anforderungen der Schutzart RT III. Dieses Modul ist ideal für Anwendungen in der Automatisierungstechnik und in Steuerungssystemen.

Produktinfos

Eingangsspannung: 24 V AC/DC
Nennstrom bei U N (AC): 11 mA
Nennstrom bei U N (DC): 8.5 mA
Reaktionszeit: 6 ms
Freigabezeit: 15 ms

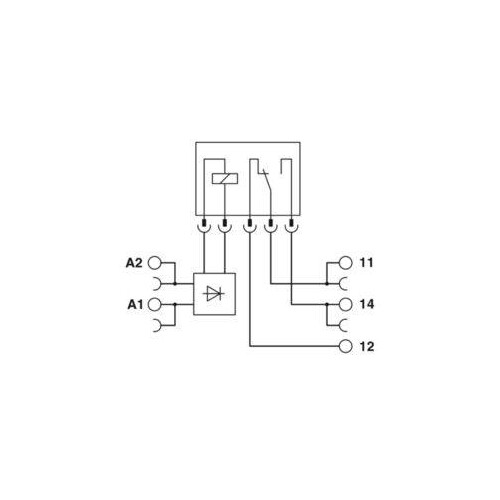

Schutzschaltung: Brückengleichrichter
Betriebsanzeige: Gelbe LED
Leistungsaufnahme: 0.26 W
Kontaktart: 1 PDT
Schaltkontakt: Einfachkontakt
Kontaktmaterial: AgSnO
Maximale Schaltspannung: 250 V AC/DC
Minimale Schaltspannung: 5 V (bei 100 mA)
Min. Schaltstrom: 10 mA (bei 12 V)
Max. Einschaltstrom: 10 A (4 s)
Grenzstrom: 6 A
Nennlast (ohmisch) max.: 140 W (bei 24 V DC)
Schaltleistung: 2 A (bei 24 V, DC13)
Bauform: Schlankes Design
Abmessungen (B x H x T): 6.2 mm x 80 mm x 94 mm
Betriebstemperatur (Betrieb): -40 °C ... 60 °C
Betriebstemperatur (Lager/Transport): -40 °C ... 85 °C
Schutzart: RT III (Relais), IP20 (Relaisbasis)
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Bemessungssteuerspeisespannung AC 50 Hz: 19.4|19.4 V
    Bemessungssteuerspeisespannung DC: 19.4|19.4 V
    Spannungsart zur Betätigung: EV000509|
    Anzahl der Kontakte als Schließer: 0
    Anzahl der Kontakte als Öffner: 0
    Anzahl der Kontakte als Wechsler: 1
    Schutzart (IP): IP20
    Breite: 6.2 mm
    Höhe: 80 mm
    Tiefe: 94 mm
    Ausführung des elektrischen Anschlusses: sonstige
    Weitere Details
    Mit abnehmbaren Klemmen: Nein
    Bemessungssteuerspeisespannung AC 60 Hz: 19.4|19.4 V
    Antrieb, Polung: ungepolt
    Schaltverhalten des Antriebs: monostabil
    Mit zwangsgeführten Kontakten: Nein
    Art des Schaltkontaktes: Einfachkontakt
    Komplettgerät mit Sockel: Ja
    Nennstrom: 0.011
    Werkstoff der Kontaktbeschichtung: IP20
    Mit LED-Anzeige: Ja
    Werkstoff des Kontaktes: 80
    Werkstoff des Kontakteinsatzes: 6.2
